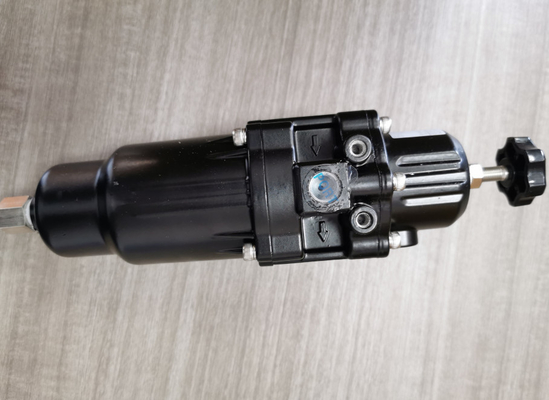

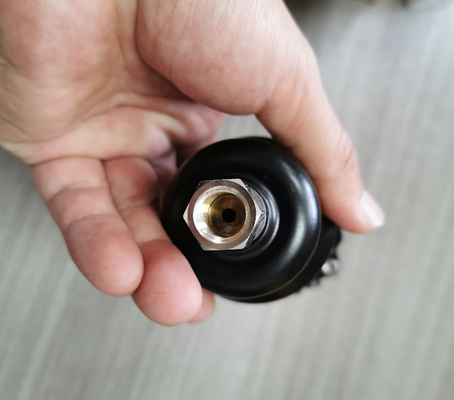

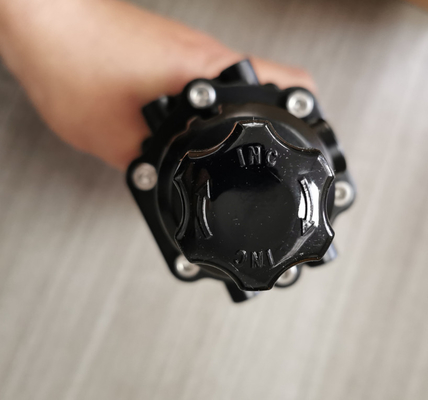

YTC YT-200 YT-220 高品質シリーズ 空気フィルター調節器 YT-220BN210 YT-220BN211 フィルター圧縮バルブ

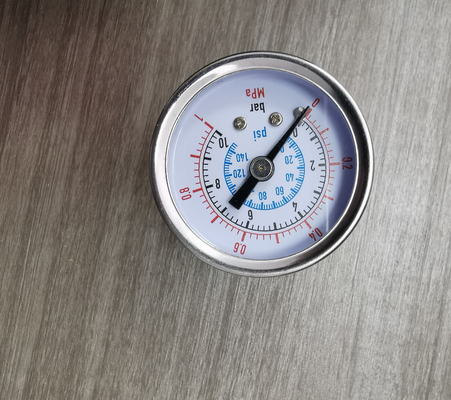

製品仕様モデル YT-200 YT-220 YT-205 YT-225 最大供給圧 1.7 MPa (17 bar) 最大出力圧 0.42 MPa (A型) ";84 MPa (B型) 空気接続PT (NPT) 1/4 PT (NPT) 1/2 ゲージ接続PT (NPT) 1/4 PT (NPT) 1/4 PT (NPT) 1/4 NPT (NPT) 1/2 NPT (NPT) 1/4 標準温度. :-20~70°C 周囲温度 NPT 1/4 高オプション温度 : -20~120°C 低オプション温度: -40~70°C ミニ フィルタリングサイズ 5 マイロン 材料 アルミウム 鋳造 重量 ステンレス鋼 316 0.6kg (1.7lb) 0.9kg (1.9lb) 1.4kg (3.0lb) 2.1kg (4.6lb) 周囲温度20°Cで試験760mmHg の絶対圧, 65% の湿度.詳細な試験仕様については,ヤング・テック株式会社に連絡してください. 5 YT-200 / 205 / 220 / 225 シリーズ 2.6 2.7 2.調整ボルトは,弁を押す時計回りの方向に回転しているので,出力ポートに空気圧が供給されています圧縮された弁は,幹からディスクを切り離します. 設定された圧力レベルは,調整スプリングをバランスさせる結果,下弁への圧力を転送することによって維持されます.設定値より高い圧力の場合,圧力は弁を押し,圧力はスプリングケースの穴を通って放出されます. 寸法 (YT-200 / 205) 寸法 (YT-220 / 225) 6 YT-200 / 205 / 220 / 225シリーズ 3. 設置 3.1 装置の設置時の安全性ユニットの仕様を確認し,指定通り使用するようにしてください. 空気の質が清潔で乾燥しているようにしてください.請け合いを指定された範囲内でユニットを操作してください圧力レベルを調整した後,調整ボルトが完全に固定されていることを確認してください.3 YT-200 / 205 / 220 / 225 設置 YT-200 / 205 / 220 / 225 は,フィールドの要件に応じて,ブレーキットとまたは無で設置することができます.調整 1) 製品に主気圧を供給する前に,調整ボルトを逆時計回りに回してください.2) 圧力のレベルを常に監視するために,二次圧力の出口口に圧力計を設置します.圧力計は,製品から出力されている主要な圧力を示します.. 3) ボールバルブタイプまたは他のタイプのフィッティングでブロック出力ポートと圧力計ポートを入力ポートにプライマリプレッシャーで供給します. 4) 準圧が設定レベルに達すると,調整ボルトを固定してください.7 YT-200 / 205 / 220 / 225 シリーズ 4. メンテナンスの 4.1 4.1.141.2 YT-200 / 205 / 220 / 225は,定期的な保守が必要です. 下の修理キット部品リストを参照してください.製品のライフサイクルを保証するために,すべてのパーツを同時に交換することをお勧めします.修理キット 上部弁組圧縮水を排水する際には,製品への主要供給圧を完全に切断するか,圧力レベルを1kgf/cm2以下に調整しなければならない.. 凝縮水を排水するためにゆっくりと排水栓を開けます. 排水した後,排水栓を閉じてください.1.3 フィルターケースおよび部品の交換. フィルターケースまたは部品の交換時,製品への主要供給圧を完全に切断するか,圧力レベルを1kgf/cm2以下に調整しなければならない.調整ボルトのロックナッツを解放し,調整ボルトを時計回りの方向に回して設定圧力を下げます. フィルターケースの排水栓を開いて凝縮水を排水し,閉じます.フィルターケースのボルトを斜めに解け. フィルター,Oリング,幹を交換する. フィルターケースのボルトを斜めにスクロールする. 春のケースの6つのボルトを斜めにスクロールする. 弁組を交換する.ロープのボルトをスプリングケースを斜めにスクロール部品を交換した後,空気の圧力を希望値に戻してください. 8 YT-200 / 205 / 220 / 225シリーズ
