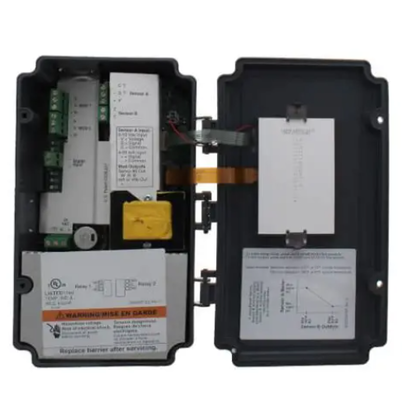

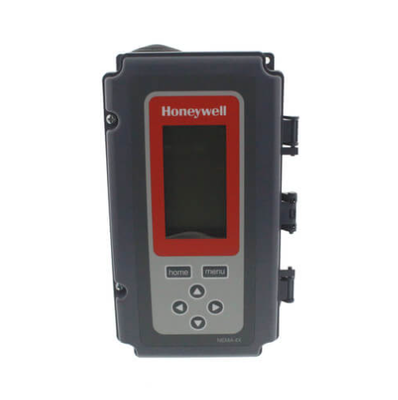

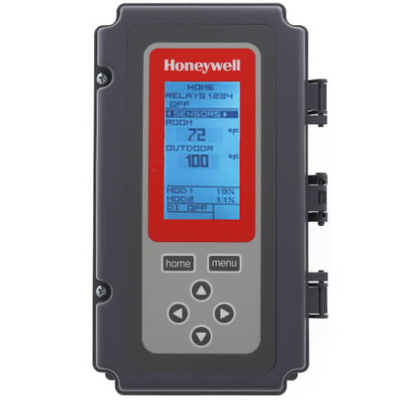

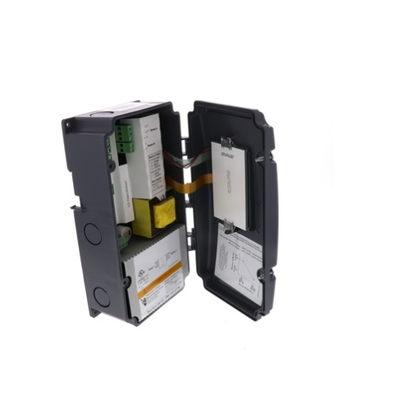

新しいオリジナルのT775B2016 電子温度コントローラ 24, 120,または 240 Vac パワーと -40 ° F から 140 ° F 動作温度 フィールド-任意の向きにマウント可能

電力: 24, 120, 240 Vac; 50/60 Hz 電力源には別々のアースが必要です.電力消費:• 60 Hz で最大 8 VA • 50 Hz で最大 10 VA 作業と貯蔵温度 環境評価: • -40°F から 125°F (-40°C から 52°C) @ 50 Hz • -40°F から 140°F (-40°C から 60°C) @ 60 Hz 相対湿度: 5% から 95% 凝縮しない寸法: 4 ページの図 1を参照してください.すべてのT775コントローラは,任意の方向で,パネルまたは壁に任意の方向でフィールドをマウントすることができますデジタル入力 (DI): 18 Vdc と 3.5 mA (外部接触を選択する) デジタル出力 (DO) アラーム (T775Pのみ): •交流電流 (AC): 30 Vac RMS; 1.5 A 安定 3 A 押し入力 P.F. 0.45 NC 20 Vac RMSNOとNCコンタクトに100mA最小負荷 •直流 (DC):100mVDC最小負荷で1mA 注: ゴールドコンタクト信号リレーを必要とするアプリケーションでは,デジタル出力には外部信号リレーまたは追加の負荷抵抗器が必要かもしれない.リレーコンタクト出力評価 (NOとNC): • 1/2 hp; 9.8 AFL, 58.8 ALR @ 120 Vac • 1/2 hp; 4.9 AFL, 29.4 ALR @ 240 Vac • 125 VA パイロット デューティ @ 120/240 Vac • 10A @ 24 Vac (抵抗) 調節出力■ 0~10 Vdc,少なくとも2000 Ohmを駆動する• 2~10 Vdc,少なくとも2000 Ohmを駆動する• 4~20 mA,最大600 Ohmを駆動する• 90 シリーズの電子R と W の端末に 340 Ohm の抵抗器 (含まれています) を必要とします.■ 最低 -60°F (-51°C) ・ 最大 270°F (132°C)
