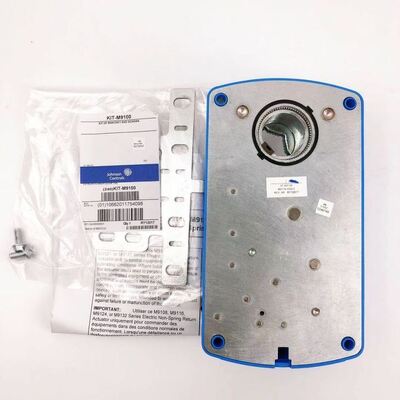

オリジナル ジョンソン・バルブ・アクチュエーター M9116-GGA-2 スイッチ型 プリングリセット 価格も安い

技術仕様 M9108,M9116,M9124,M9132シリーズの電動型スプリングのないリターンアクチュエータ 電力要求 M9108,M9116-AGx:50/60 Hzまたは24 VDCで20〜30 VAC ±10%5 VA 供給クラス2 その他すべてのモデル: 20から30VAC 50/60Hzまたは24VDC ±10% 7.5VA供給,クラス2入力信号 AGx: 24VAC 50/60Hzまたは24VDC GGx,HGx: 0 (2) から 10 VDC,0 (4) から 20 VDCまたは0 (4) から 20 mA JGx:ポテンチオメーター値は100オーム最小から10,000オーム最大 入力信号調整 AGx:工場設定:端子1と2,CW回転端子1と3,CCW回転GGx,HGx (電圧入力または電流入力): 工場設定: 0 から 10 VDC, 0 から 20 mA,信号増加のCW回転 ジャンパー選択可能: 0 (2) から 10 VDC, 0 (4) から 20 VDC,または 0 (4) から 20 mA HGx 調整可能 0: 0 から 6 VDC, 0 から 12 VDC,または0〜12mA 調節可能なスパン: 2 から 10 VDC, 4 から 20 VDC,または 4 から 20 mA GGx, HGx, JGx: 動作はジャンパー選択可能 信号増加で直接 (CW) または逆 (CCW). 入力阻力 GGx, HGx: 電圧 入力: 205,0 (2) から 10 V,および 410 の 0 (2) から 10 V の 1000 オーム0 (4) から 20 V の 1000 オーム 電流入力: 500 オーム JGx:ポテンチオメーター入力: 1.8 メガオーム フィードバック信号 AGD: 135 オーム フィードバックポテンチオメーター AGE: 1,000 オーム フィードバックポテンチオメーター GGx, HGx:0~10 VDC または 90° の 2~10 VDC (1 mA の 10 VDC) 入力信号の範囲選択に対応する. JGx: 90° (10 VDC at 1 mA) の 0 から 10 VDC 補助スイッチ 指定 xGC: 24 VAC 1.5 A 誘導性, 3.0 A 抵抗性で指定された2つのシングルポール,ダブルスロー (SPDT) スイッチ; スイッチごとに最大 35.0 VA,クラス2 メカニカル出力 (走行トルク) M9108シリーズ: 単一のユニットでは70ポンド (8N∙m);並行使用には使用されません M9116シリーズ: 単一のユニットでは140ポンド (16N∙m) M9116 (並行で) 2つのユニットでは280ポンド (32N∙m) (GGx,HGx) M9124シリーズ:単一のユニット M9124 (並行) 2つのユニット (AGx) に対して420ポンド (24 N∙m)M9132 シリーズ: 1 ユニットで 280 lb∙in (32 N∙m), 2 ユニットで M9132 (並行) 560 lb∙in (64 N∙m)GGx) 1mで音響騒音評価 45dBA 5度ずつ0°から90°までの回転範囲,機械的に93°回転時間 M9108 に制限される: 50%の名付け負荷で30秒,0から70ポンド (0〜8N∙m) で25から50秒 M9116:80秒 50%の名付け負荷で 0 から 140 lb∙in (0 から 16 N∙m) M9124M9132: 50% レーティングで130秒 0から210lb∙in (0から24N∙m) で115から175秒 0から280lb∙in (0から32N∙m) で115から205秒
