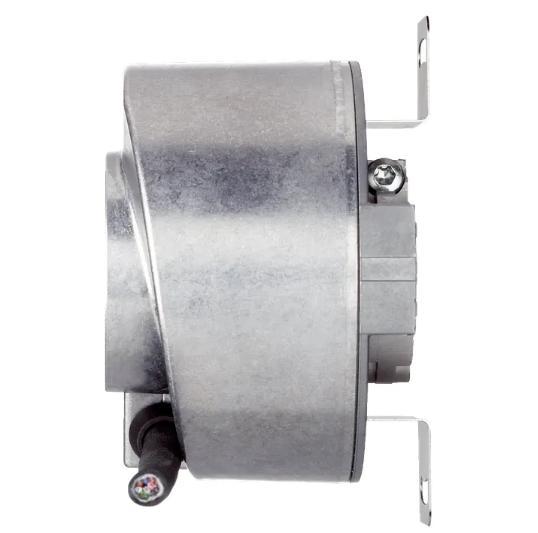

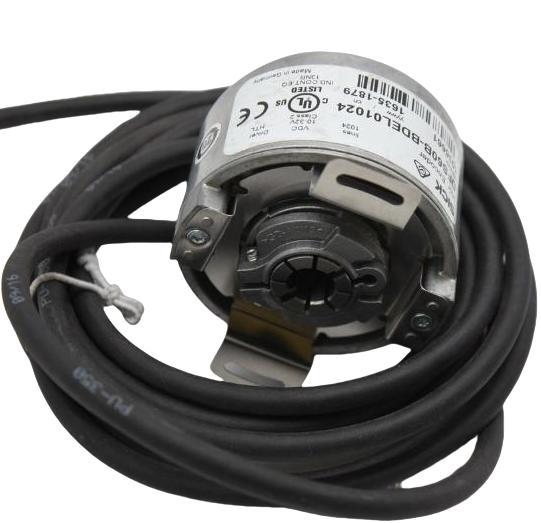

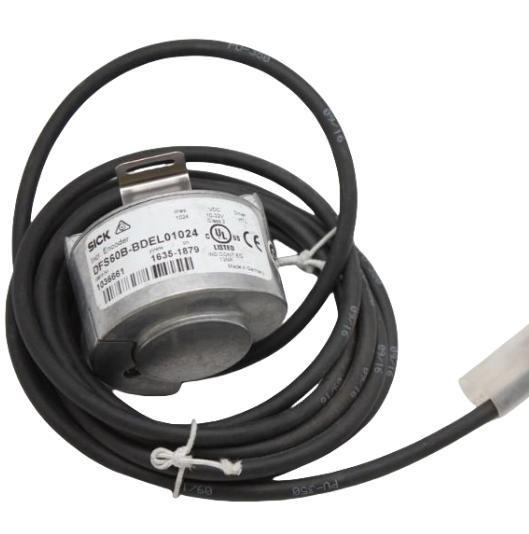

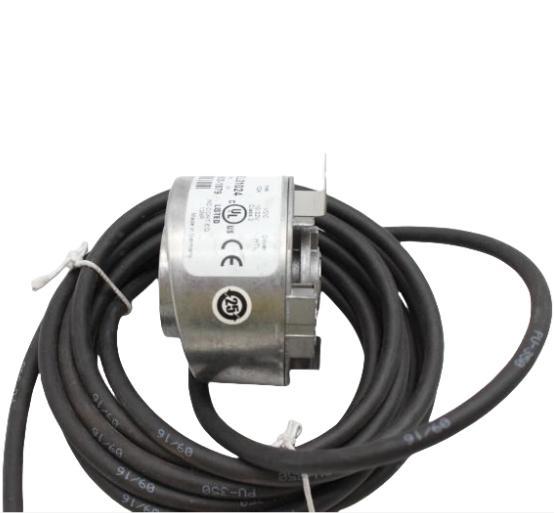

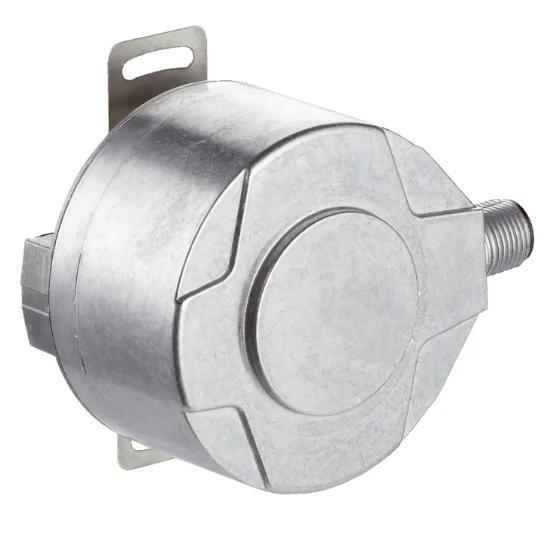

病気の DFS60B-BDEL01024 インクリメンタル エンコーダ
| 起源の場所 | ドイツ |
|---|---|
| ブランド名 | Sick |
| 証明 | CCC,CE |
| モデル番号 | DFS60B-BDEL01024 |
| 最小注文数量 | 1 |
| 価格 | $270 |
| パッケージの詳細 | オリジナルのパッケージ |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 1000個/月 |
商品の詳細
| 信号チャンネルの数 | 6チャネル | 初期化時間 | 40 ms |
|---|---|---|---|
| 出力周波数 | ≤ 600kHz | 電源電圧 | 10... 32V |
| ハイライト | Sick DFS60B インクリメンタルエンコーダ、差圧計エンコーダ、保証付きインクリメンタルエンコーダ,Differential pressure gauge encoder,Incremental encoder with warranty |
||
製品の説明
1. 高精度な測定性能
- 解像度: 1 ターンあたり固定 1024 パルス、方向識別用にチャンネル A と B の間で 90° の電気的位相シフトSICK
- 超低角度誤差: 最大合計偏差 ±0.05°、パルス幅偏差 ±0.008°、安定した位置決め精度を保証SICK
- 単一のゼロ基準 Z 信号を内蔵。柔軟なホーミングロジックのためのゼロパルス幅プログラム可能 (90°/180°/270°)
- 最大出力周波数は600 kHzまで、高速モーションフィードバックをサポート
- A/B直交信号による双方向回転検出
2. 柔軟でプログラム可能な電気インターフェース
- ユニバーサルデュアル信号出力: ハードウェア交換不要のプログラム可能な TTL (RS-422) / HTL プッシュプル
- 広い供給電圧範囲: 4.5 VDC ～ 32 VDC、PLC、サーボドライブ、およびモーションコントローラーの電源システムと互換性があります。
- 完全な回路保護: 逆極性保護、チャネル短絡保護 (最大 30 秒の短絡を許容)SICK
- 6つの信号チャンネル（A、/A、B、/B、Z、/Z）による差動ノイズに強い伝送
- チャンネルあたりの最大負荷電流: 30 mA、安定した長距離信号伝送
3. 堅牢な機構設計（盲中空軸タイプ）
- ハウジング直径: 60 mm、ダイカストアルミニウムハウジング、軽量わずか ~0.2 kg

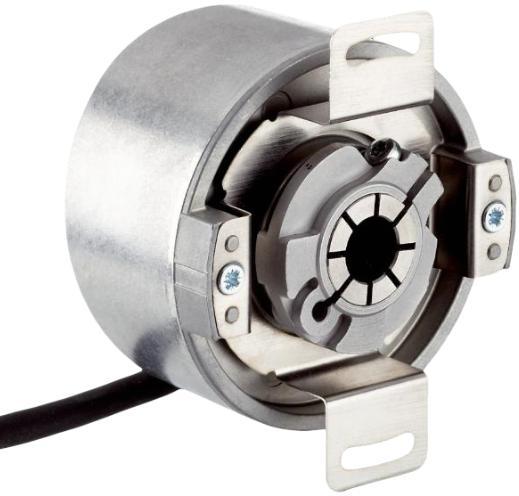

- ブラインド中空シャフト構造、内側シャフト直径 12 mm、フロントクランプコレット付き、シャフト延長なしでモーターシャフトに簡単に取り付けSICK
- ステンレスシャフト、低起動トルク（0.8Ncm）、低ランニングトルク（0.6Ncm）でモーターの負荷損失を低減
- 優れたシャフトオフセット公差: 静的ラジアル ±0.3 mm / アキシャル ±0.5 mm。ダイナミックラジアル±0.1 mm / アキシャル±0.2 mm、わずかなシャフトのミスアライメントに適応
- 最大連続動作速度: 6,000 rpm;最大 500,000 rad/s² の角加速度で高速な動的動作を実現
- 非常に長いベアリング耐用年数: 3.6*10¹⁰ 回転、交換頻度を低減
4. 過酷な環境への耐性
- エンクロージャ保護等級: シャフト側とコネクタ側の両方で IP65 (対応するケーブル プラグを使用)、防塵および防滴SICK
- 幅広い使用温度: -40 °C ~ +100 °C、冷蔵倉庫、加熱炉、屋外機器に適合
- 優れた耐振動および耐衝撃性能: 耐振動性: 30 g、10 Hz ～ 2,000 Hz 耐衝撃性: 70 g、6 ms (EN 60068-2-27 に基づく)SICK
- EMC EN 61000-6-2 / EN 61000-6-4 に準拠、産業用電磁干渉に対する強力な耐性
- 90% の相対湿度に耐えます (結露しないこと)
5. 柔軟な設置と接続
- ラジアル/アキシャル回転可能なケーブル出口、配線中にケーブルが急激に曲がることがなく、設置スペースを節約します
- オプションの複数の適合ケーブルコネクタ、便利な現場配線
- 全体の寸法がコンパクトで、モーター、コンベヤ、工作機械の限られた設置スペースに適しています
- フロントクランプの中空シャフト設計により、追加のカップリング部品を使用せずに迅速な組み立てと分解が可能
6. メンテナンスの手間が少なく、耐用年数が長いという利点
- 非接触光学スキャン原理、エンコーダコア内部の機械的摩耗なし
- プログラム可能な信号出力によりスペアパーツモデルを統一し、在庫コストを削減します
- 内蔵の包括的な電子保護により、現場の配線エラーによる回路の焼損を回避します
- 高い機械的衝撃/耐振動性により、印刷機械や包装機械などの振動機器の故障率を最小限に抑えます。
- ベアリングの長寿命により、装置の連続稼働時間が延長されます。
7. 代表的な産業用途
- サーボモーターの速度と位置のフィードバック
- 印刷、包装、繊維機械長さ計測
- コンベヤベルトの速度監視と位置決め
- CNC工作機械補助軸測定
- 物流吊り上げおよびハンドリング機器の動作制御
