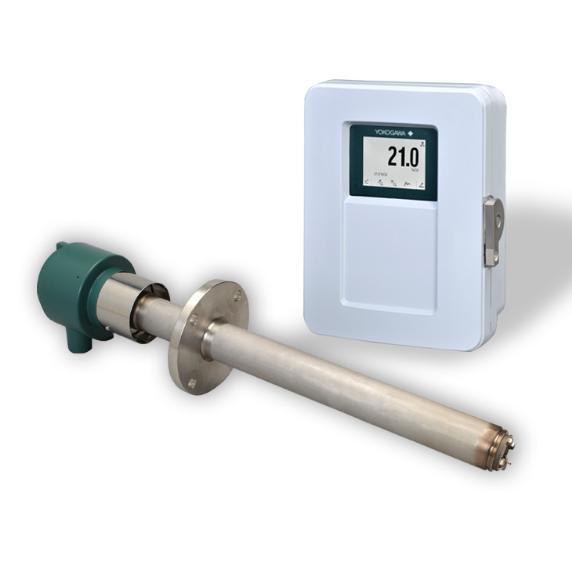

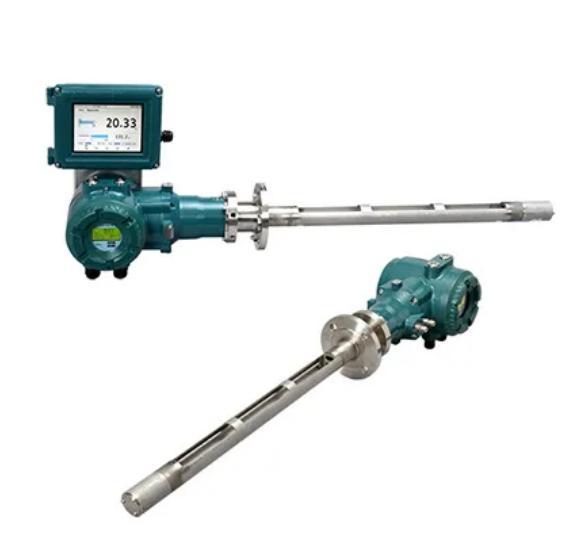

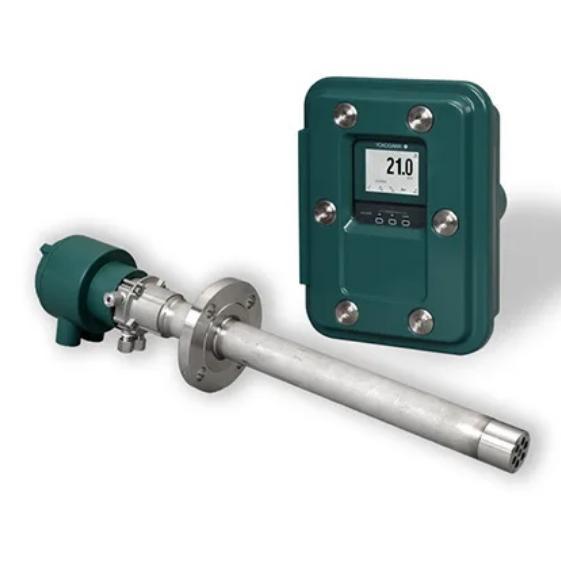

横河電機 ジルコニア式酸素・湿度計 ZR22G
| 起源の場所 | 日本 |
|---|---|
| ブランド名 | Yokogawa |
| 証明 | CCC,CE |
| モデル番号 | ZR22G |
| 最小注文数量 | 1 |
| 価格 | $950 |
| パッケージの詳細 | オリジナルのパッケージ |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 100個/月 |
商品の詳細
| 力の選択 | AC24Vまたは120V | サンプルガス温度 | 0～1400℃ |
|---|---|---|---|
| 試料のガス圧 | -5～250kPa | ウォームアップ時間 | 20分 |
| ハイライト | ヨコガワZR22G酸素分析機,ジルコニアの湿度分析器,保証付きの差圧計 |
||
製品の説明
1. 現場直接測定原理（コアアドバンテージ）
- 複雑なガスサンプリングシステムは必要ありません。プローブをダクト/炉に直接挿入して、高温排ガスを連続的に測定します。
- 固体ジルコニアセルのセンシング原理により、酸素濃度と高温蒸気湿度のデュアル測定モードをサポートします。
- 超高速応答: 5 秒以内に 90% 値に達し、リアルタイム燃焼閉ループ制御に最適です。横河電機...
- 広い測定範囲:
- O₂：0.01～100vol%
- H₂O蒸気：0～100vol%
- 混合比：0～1.000kg/kg横河電機
2. 幅広い温度・圧力適応性
ガス温度範囲
- 標準プローブ：0～700℃プロセスガス
- オプションの高温アダプター ZR22P: 測定範囲を 1800°C まで拡張 (超高温用の SiC チューブ オプション) ウェブ材質...
耐圧力
- 標準範囲：-5～+20kPa
- -0.725 ～ +36.3 psi の変動炉圧力ウェブ材料用のオプションの圧力補償モジュール
周囲環境および機械的仕様
- プローブ周囲使用温度: -20 ~ +150°C
- 接液部材質：SUS316ステンレス鋼、ジルコニアセラミックコア
- 複数の挿入長が利用可能: 0.15m / 0.4m / 0.7m / 1.0m ～ 5.4m、カスタマイズ可能なフランジ接続
- 3 つの基準空気供給モード: 自然対流、計器乾燥空気、圧力補償空気供給ウェブ材質...
3. 高い測定精度と安定した性能
- 酸素精度: 0 ～ 25 vol% O₂ の場合は ±3% FS。 0 ～ 100 vol% O₂ の場合、±5% FS
- 湿度精度: 安定した圧力下で ±2 vol% H₂O。 ±2 kPa変動時±3 vol%
- 低ドリフト: 酸素のゼロおよびスパンドリフト ≤ ±2% FS/月
- 低酸素範囲 (0 ～ 5 vol%) の再現性 ≤ ±0.5% FS 横河電機...
- 内蔵の加熱モジュールにより、ジルコニアセルの温度が自動的に安定し、コールドスタートの測定偏差が排除されます (ウォームアップ時間 20 分) 横河電機株式会社
4. 現場で保守可能なモジュール式設計
- 取り外し可能なジルコニア センサー セル + ヒーター アセンブリ: パイプラインから完全なプローブを取り外すことなく現場で交換可能で、ダウンタイムとメンテナンス コストを大幅に削減します横河電機...
- オプションのブローバック T 字構造により、プローブ先端に蓄積した塵、灰、タールを除去し、粉塵の多い排ガス中での耐用年数を延長します。
- 分解せずにゼロ/スパンガス校正を行うための前面からアクセス可能な校正ガス入口
- 回転可能なフランジハウジング、狭い工業スペース向けの柔軟な設置方向
5. 豊富なデジタル信号とアナログ信号の互換性 (マッチドコンバーター)
ZR402G/ZR802G コンバータと組み合わせると、完全な信号出力オプションが得られます。
- デュアル絶縁 4 ～ 20mA アナログ出力 (最大負荷 550Ω)
- デジタル通信プロトコル: HART 7、RS485 Modbus RTU、イーサネット Modbus TCP
- マルチチャネルリレー接点: 高/低 O₂ アラーム、メンテナンス警告、校正ステータス、ブローバックトリガー、障害診断信号ウェブマテリアル用に構成可能...
6. 充実した自己診断機能
プローブの健全性状態をリアルタイムで継続的に監視:
- ジルコニアセルのインピーダンスの経年劣化と劣化に関する警告
- ヒーター異常温度検知
- 基準空気供給圧力不足警報
- プローブ表面の汚れ/灰詰まりの早期リマインダー
- 追跡可能なトラブルシューティングのためにコンバータに保存された完全な障害ログ
- 予知保全リマインダーにより、不要なオフライン点検頻度を削減します 横河電機株式会社
7. 防爆および環境保護オプション
- 標準 ZR22G: 一般産業用 IP66 保護
- 防爆バージョン ZR22S が利用可能、クラス I Div 1 危険燃焼ゾーン用に認定された ATEX、FM、CSA、IECEx
- 安全規格IEC61010準拠、RoHS認証済み
8. 幅広い産業用途
- 発電所ボイラー、廃棄物焼却炉の排ガス酸素制御による省エネとNOx削減
- 鉄鋼、セラミック、窯の低酸素焼成雰囲気監視
- 石油化学炉、加熱炉の燃焼最適化
- 紙パルプ、食品、繊維用高温乾燥炉の湿度管理
- 工業用熱処理、熱処理炉雰囲気検知
9. 運用コスト (OPEX) の利点
- サンプリング システムの廃止: クーラー、フィルター、ポンプ、定期的なサンプリング パイプラインのメンテナンスが不要
- モジュール式の交換可能なセンサーでスペアパーツのコストを削減
- ブローバックアクセサリにより、粉塵ガス中でのプローブの耐用年数が延長されます
- 正確な酸素制御により燃焼効率が向上し、燃料消費量が削減され、排気汚染物質の排出量が削減されます。
