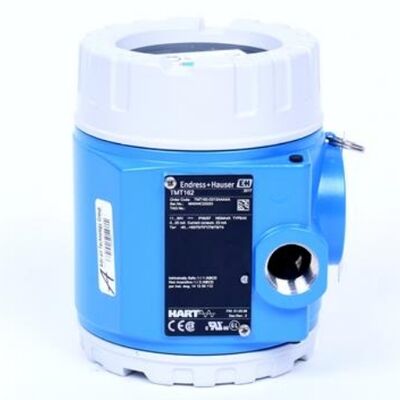

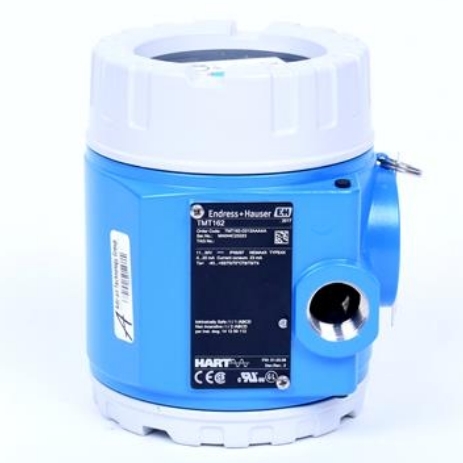

エンドレス+ハウザー TMT162-A21331BAE 2 つのユニバーサルセンサー入力を持つ温度送信機
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Endress+Hauser |
| 証明 | CCC,CE |
| モデル番号 | TMT162-A21331BAE |
| 最小注文数量 | 1 |
| 価格 | $1370 |
| パッケージの詳細 | オリジナルのパッケージ |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 100個/月 |
商品の詳細
| 出力 | 4 ... 20 ma | 補助電源 | 11.5...42 V DC (HART) |
|---|---|---|---|
| データ送信レート | 31.25kビット/秒 | 設定可能な値 | -40 ～ +85 °C (-40 ～ +185 °F) |
| ハイライト | エンデレス+ハウザー TMT162温度トランスミッター,ユニバーサルセンサー入力付き温度トランスミッター,保証付き差圧計 |
||
製品の説明
1製品概要
TMT162-A21331BAEは2チャネルユニバーサル HART® フィールド温度送信機Endress+Hauser iTEMPシリーズから,工業加工施設の現場温度変換,信号伝送,センサーモニタリングのために設計されたものです.この特定のモデルは,アルミニウムフィールドハウジングで装備されています,バックライト回転式ディスプレイ,電磁隔離,および完全な危険エリア認証,RTD,熱対,抵抗およびmV信号のための二重独立したセンサー入力をサポートします.複数のタイプの気温センサー信号をHARTデジタル通信で標準の420mAアナログ出力に変換する遠隔設定と診断管理のための手持ちの通信器,DCSおよびPLCシステムと互換性があります.
2基本的技術特性
ユニバーサル・デュアル・センサ入力
- Pt100/Pt1000 RTD の 2 つの独立した測定チャネル,すべての標準的な熱対 (K/J/T/S/R/B/E/N),抵抗 (Ω) およびミリボルト (mV) センサーをサポートします.
- 二チャネル機能: 重要なプロセス安全のための平均値,差の計算,センサー冗長性の比較
- 高度な測定精度: Pt100 に対して ≤0.1 K,通常の動作条件下,優れた長期安定性
HART通信と電気性能
- 標準HART 7プロトコル,スケーラブルな420mAアナログ出力;マルチドロップモードをサポート
- 電力供給範囲:11.5V42V DC,逆極性保護,最大負荷電流 ≤23mA
- センサー入力と電流出力間の2kVの電磁隔離,地回路の干渉を排除する
- 二重パラメータ書き込み保護: ハードウェア DIP スイッチロック + ソフトウェア パスワードロック
- センサー障害/短距離アラームのNAMUR NE43に対応する設定可能な故障電流値
メカニカル&ハウジング (A21331BAE構成)
- 鋳造型アルミの二室型ホーディング,IP66/IP67保護,防塵・防水

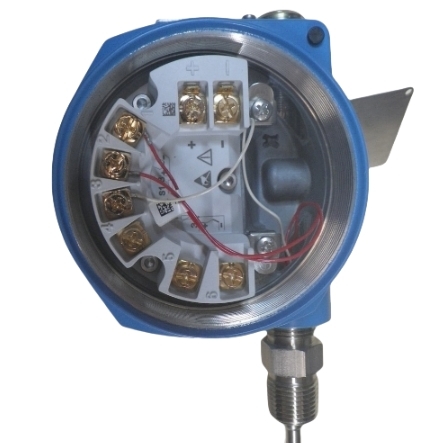

- ワイヤリング端末コンパートメントと電子機器コンパートメントを分離し,ワイヤリング湿気が回路板を汚染するのを防ぎます

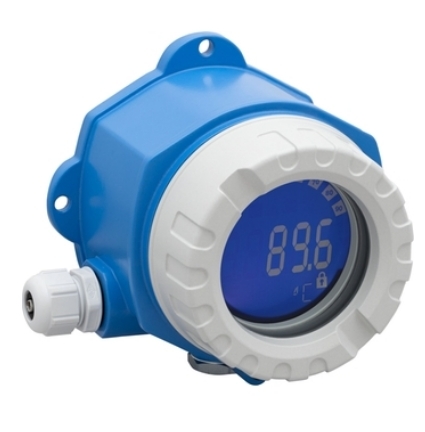

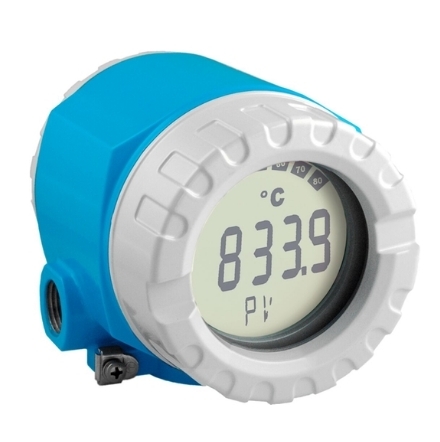

- 組み込み回転可能なバックライトLCDディスプレイ (90°調節可能),測定値,バーグラフ,チャンネル状態,診断コードを表示
- 柔軟なフィールドワイヤリングのための複数のケーブル腺ポート; コンパクトなポット電子モジュールは振動と湿度に耐える
- 作業環境温度: -40 °C ~ +85 °C
グローバル・ハザード・&機能安全認証
- ATEX,IECEx,FM,CSAの爆発性認証 (Ex ia / Ex d / 防塵性) ゾーン0/1/2の危険な場所
- 安全機器システム (SIS) について IEC 61508 に準拠して認定されたSIL 2は,ESDとEMC産業基準を満たしています
- 海上石油・ガス適用のための海洋承認
標準化されたNAMUR診断機能
NAMUR NE107 に準拠した自動診断で
- センサーの開き回路,短回路,範囲外測定
- トランスミターのハードウェア故障,電源異常
- メモリエラー,通信障害,ディスプレイまたはHART通信器で読み取れる診断コード
3主な利点
-
二チャネルユニバーサルセンサーの互換性により 部品の在庫が減る
単一の送信機で 標準的な温度センサーをすべてサポートし 双点温度モニタリング,温度差計算,冗長センサーの検証を可能にします調達費と在庫費を削減する.
-
厳しい作業場環境のために,二室の頑丈な住宅
隔離されたワイヤリングと電子機器室は,湿気,塵,腐食性ガスを隔離する.完全にポットされた回路板は,化学,電力,鉱山のサイトで優れた抗振動性能を提供します.
-
高隔離は,地回路測定誤差を排除する
センサー側と出力側間の2kVの電磁隔離は,マルチセンサフィールド配線の潜在差による信号漂移を解決し,安定した温度測定を保証します.
-
便利なローカル&リモート操作
- ローカル: 手持ちツールなしで現場での直接読み取りのために回転可能なバックライトLCD
- リモート:Field Xpert SFXシリーズ,HART通信器475またはPCソフトウェアで設定できます.リモートパラメータ調整,校正,故障クエリ
-
重要なプロセス産業のための完全な安全認証
爆発防止,SIL 2と船舶の承認は,国際安全監査要件を満たす,精製工場,石油化学,発電所,オフショアプラットフォームをカバーします.
-
豊富なインテリジェント診断は,メンテナンス停止時間を最小限に抑える
NAMUR標準故障コードは,センサーまたは送信機の故障を迅速に特定し,フィールドメンテナンスのチームのための検査時間を短縮します.ロック可能なパラメータ設定は現場での誤動作を防止します.
-
広い電圧範囲と堅牢な回路保護
不安定な産業用直流電源で安定して動作する. 組み込みされた過電圧,逆接続,短回路保護は複雑な電気環境での使用寿命を延長します.
4典型的な応用シナリオ
- 化学・石油化学工場における原子炉,パイプライン,炉,貯蔵タンクの温度監視
- 発電所のボイラー,タービン,供給水の温度測定
- 陸上と海上における石油とガスの危険領域の温度検出
- 食品 医薬品 衛生 プロセス 温度制御
- 水処理,メタルージー,鉱山産業における温度回路の監視
- 安全装置システム (SIS) の超温保護ロック
