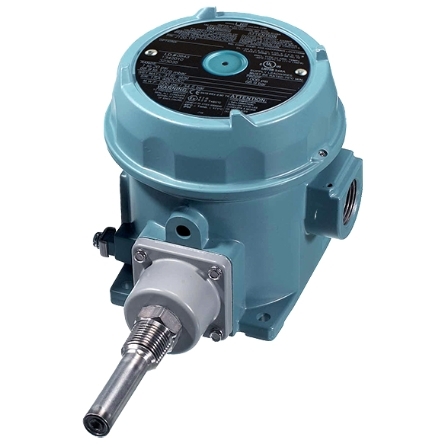

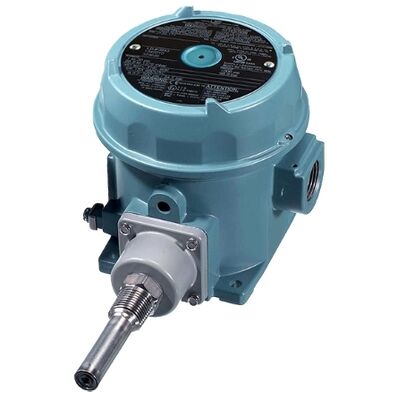

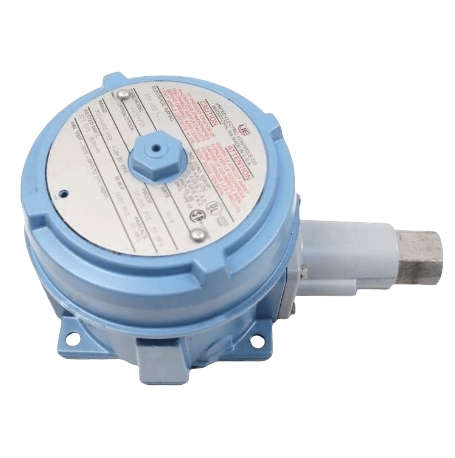

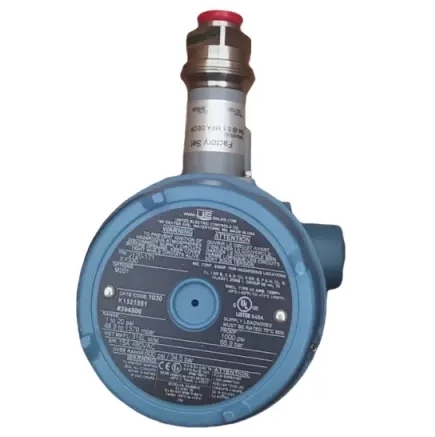

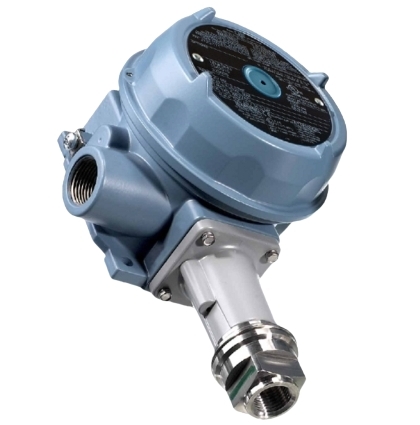

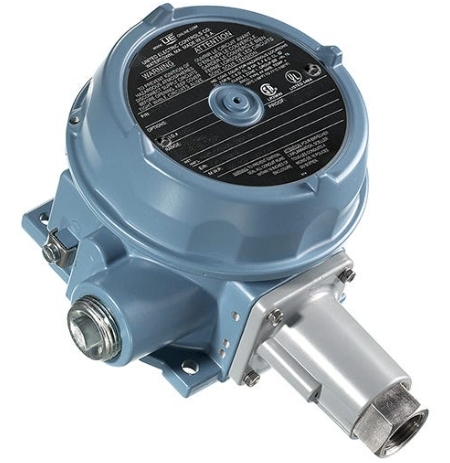

UE 120 シリーズ J120-612 圧力・温度スイッチ
| 起源の場所 | アメリカ合衆国 |
|---|---|
| ブランド名 | UE |
| 証明 | CCC,CE |
| モデル番号 | J120-612 |
| 最小注文数量 | 1 |
| 価格 | $590 |
| パッケージの詳細 | オリジナルのパッケージ |
| 受渡し時間 | 5～8営業日 |
| 支払条件 | L/C、D/A、D/P、T/T |
| 供給の能力 | 100個/月 |
商品の詳細
| 保管温度 | -65～160°F（-54～71°C） | 重さ | 3～8ポンド |
|---|---|---|---|
| 電気定格 | 15A AC125/250/480V | 環境温度の限界 | -58〜160°F (-50〜71°C) |
製品の説明
1. 製品概要
J120-612 は、UE の有名な 120 シリーズの頑丈な防爆圧力スイッチで、危険な産業環境における高圧監視と安全インターロック制御のために特別に設計されています。内部設定値調整機能を備えたピストン型圧力感知構造を採用しており、過圧保護、ポンプ/コンプレッサー制御、およびプロセスアラームのトリガーのための信頼性の高い機械的スイッチング出力を提供します。世界的な爆発性雰囲気基準の認定を受けており、堅牢な高圧監視が義務付けられている石油・ガス、石油化学、電力、重機業界で広く採用されています。
2. 主要な技術仕様
圧力性能
- 調整可能な設定値範囲: 125 ~ 3000 psi (8.6 ~ 206.8 bar)
- 調整可能なデッドバンド: 40 ~ 250 psi (2.8 ~ 17.2 bar)
- 最大耐圧: 6000 psi (413.7 bar)
- 破壊圧力定格: 10000 psi (689.5 bar)
- 感知機構: Buna-N シール付き 303 ステンレス鋼ピストン (標準接液部)
- プロセス接続: 1/4 インチ NPT めねじ
機械と筐体
- ハウジング: エポキシ粉体塗装ダイカストアルミニウム、NEMA 4X、IP66 定格
- 危険場所の評価: クラス I Div.1/2、クラス II Div.1/2。 Ex d IIC T6 防爆

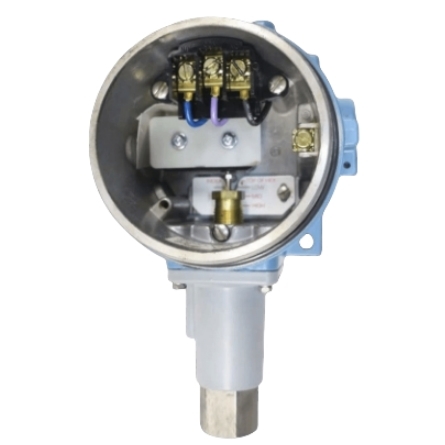

- 電気エントリ: 配線が容易な端子台を内蔵したデュアル 3/4 インチ NPT コンジット ポート
- 調整方法: いたずらを防止するロック可能なカバー付きの内部六角ネジ設定値調整
- 振動および衝撃耐性: 2.5 G (5 ～ 500 Hz の振動) および 15 G の衝撃荷重下で安定した設定値を維持します。
- 動作周囲温度：-40℃～+75℃
電気定格 (標準 SPDT スイッチ)
- 125/250/480 VAC で 15 A 抵抗性 / 2 A 誘導性
- 24 ～ 30 VDC で 2 A 抵抗性 / 1 A 誘導性
- スイッチ構成：シングルSPDT接点（NO/NCリバーシブル配線）
- オプションのアップグレード: DPDT デュアル スイッチ、密封されたスイッチ接点
グローバル認定
cULus、ATEX、IECEx、CE。機能安全システムの SIL 2 認定 (SIL 3 対応)ケレ
3. 主な競争上の利点
-
重工業媒体向けの高圧ピストン設計
303 ステンレス鋼ピストン センサーは、最大 6000 psi の耐圧および 10000 psi の破裂圧力までの極端なシステム圧力に耐え、ダイアフラム タイプ スイッチの圧力制限をはるかに超え、油圧、蒸気、高圧ガス、および重質プロセス流体の監視に最適です。
-
完全な防爆および危険場所への準拠
クラス I ディビジョン 1 の防爆ハウジングにより、可燃性ガス、蒸気、粉塵環境における発火の危険性が排除されます。世界的な ATEX/IECEx/cULus の承認により、国際的な製油所、化学プラント、海洋施設での普遍的な導入が可能になります。
-
ロック可能なカバー付きの不正行為防止内部調整
ロック可能なエンクロージャ カバーと組み合わせた内部設定値調整により、現場での不正なパラメータ変更が回避され、長期の無人操作でも一貫した安全しきい値が確保されます。
-
デュアル配線ポートを備えた堅牢な全天候型エンクロージャ
エポキシコーティングされた鋳造アルミニウムハウジングは、雨、ほこり、オイルミスト、腐食性の作業場雰囲気に対する NEMA 4X / IP66 保護を実現します。 2 つの独立した 3/4 インチ NPT 電線管開口部により、追加のジャンクション ボックスを使用せずに配線レイアウトが簡素化されます。
-
柔軟な制御ロジックのための幅広い調整可能なデッドバンド
40 ～ 250 psi の完全に調整可能なデッドバンドにより、エンジニアはスイッチのオン/オフのヒステリシスをカスタマイズでき、変動する圧力負荷下でのポンプ、コンプレッサー、安全バルブの頻繁なチャタリングを防止できます。
-
SIL 2 機能安全資格
安全計装システム (SIS) 向けに検証されており、緊急停止 (ESD) および過圧保護ループに関する厳格な産業安全基準を満たしており、運用リスクとコンプライアンス監査コストを削減します。
-
最小限のメンテナンスで長寿命
全金属製のピストン感知アセンブリは、微粒子を含む媒体による磨耗に耐えます。密封された接触モジュールは塵埃汚染を排除し、定期的な校正のみで何年も 24 時間 365 日の連続稼働をサポートします。
4. 典型的なアプリケーションシナリオ
- 高圧油圧システム過圧安全インターロック
- 石油とガスのパイプラインの圧力監視と緊急停止
- 石油化学反応器、蒸気ボイラー、コンプレッサーの保護
- 発電所のタービン、給水、高圧ループの警報
- 重機、油圧プレス、鉱山機械の圧力制御
- 製油所、化学プラントのSIS安全計装システム
- オフショアプラットフォームおよび可燃性プロセスエリアの圧力警報
