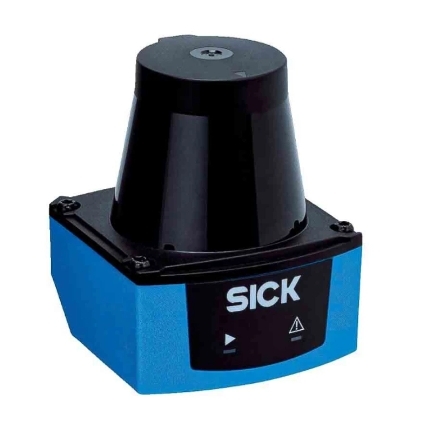

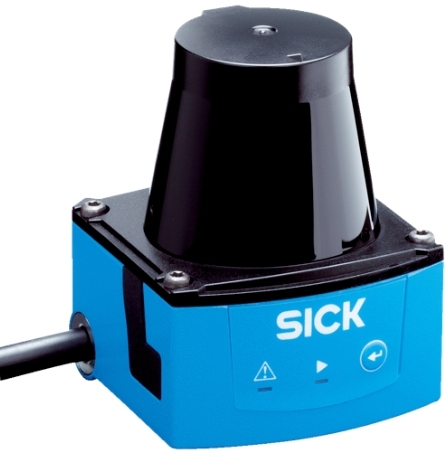

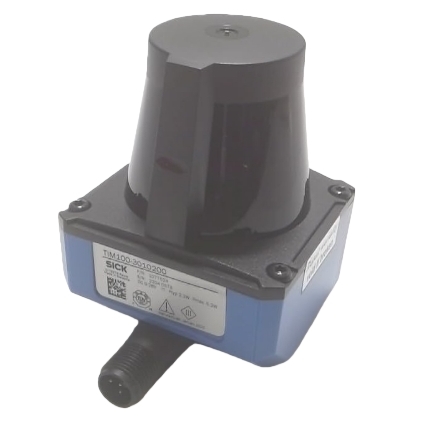

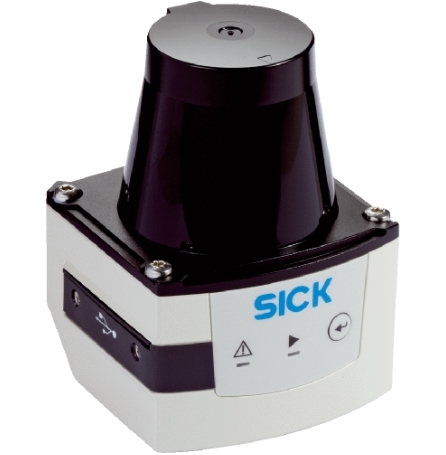

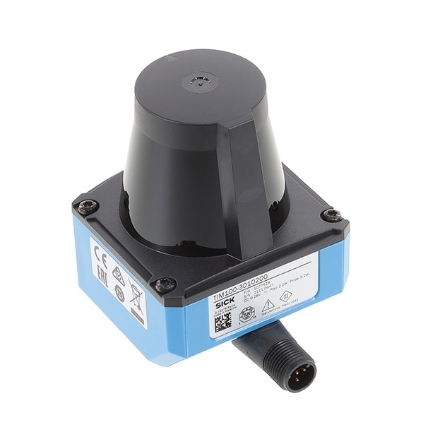

全新 オリジナル シック TIM100-3010200 リダースンサー

TIM100-3010200 (注文番号1077524) は,SICK TiMシリーズからのコンパクトで費用対効果の高い室内 2D LiDARレーザースキャナーで,近距離エリア検出のために設計されています.産業自動化およびモバイル機器における存在監視と衝突回避 SICK850nmクラス1赤外線レーザーで特許を取得したHDDM+マルチパルス距離測定技術を採用しています盲目ゾーンなしの広い水平視野 (200°) で安定した距離検知を実現する室内環境のみに最適化され,複雑な外部データ処理なしで現場制御を簡素化するために,フィールド評価ロジックを組み込みます.

• 測定原理:高解像度HDDM+距離測定
• 光源: 850nm赤外線レーザー,レーザークラス1 (眼安全)
• 横切りのスキャニング角度: 200°
• 角解像度: 1°
• スキャン周波数: 14.5 Hz
• 作業距離:0.05m~3m
• 検出可能な寛解: 4%~1,000% (暗黒マット物体と高反射率の反射器をサポート)
• 典型的な応答時間: 70 ms
• 最大照明抵抗: 80,000 lx

• 尺寸: 60mm (W) * 60mm (D) * 75.8mm (H)
• 体重:90g (ケーブルなし)
• 室内評価: IP65 防塵・防水
• 保護クラス:III
• 標準的な工場環境で振動と衝撃に耐える
• MTBF: 50年 MTTFD > 100年

• 電源: DC 10V ~ 30V

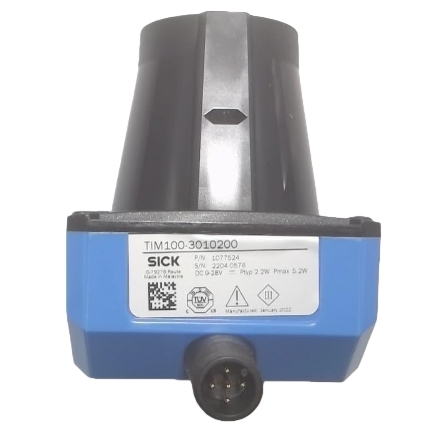

• コンネクタ: 5ピン回転式M12 男性コンネクタ
• インターフェース:IO-Link,1つのデジタル入力,2つのプッシュ・プルデジタル出力
• 内蔵フィールド評価: 1 つのフィールドセット,2 つの独立した検出ゾーンをサポートする
• 設定可能な遅延と滞在時間: 69 ms ~ 30,015 ms
• 状態表示: 電源と切り替え信号の状態を示す2つのLED
• 設定ソフトウェア:SOPAS ET パラメトリ化,ゾーン編集,診断

1. 簡単に組み込むための超コンパクトの軽量住宅

   AGV,AMR,包装機 ロボットセルに ぴったり収まります回転可能なM12コネクタは,追加のブレーキットなしで柔軟な配線方向を可能にします.

2. 幅200°のパノラマスキャンカバー

   単一のセンサーは大きな水平面をカバーし,複数の光電センサーを排除し,ハードウェアコストと配線作業量を削減します. 1°の角度解像度により,小さな障害物の信頼性の高い検出が保証されます..

3. 内蔵フィールド評価,シンプルな制御論理

   2つの独立したスイッチゾーンがソフトウェアで自由に定義できます. デジタル出力は直接PLCインターロックを起動し,衝突警告,侵入検出,ゾーン保護,余分な距離データ計算は必要ない.

4. 異なる表面で安定した測定

   HDDM+マルチパルス技術により,反射性の低いダークプラスチックや金属や反射性の高い床からの干渉を最小限に抑え,標的の色や表面質感に関係なく一貫した検出性能を提供します.

5. 眼の安全性 1 級レーザー& 長寿命

   クラス1レーザーは,操作者のための特別な安全シールドを必要としません.超長いMTBFは,24/7連続工場運用のために,保守および交換頻度を大幅に低下させます.

6. デュアルIOリンク+デジタル出力柔軟接続

   IO-Linkは,リモートパラメータ変更,リアルタイム診断データアップロード,バッチ機器管理を可能にします.すべての主流の産業用PLCと互換性のあるデジタルプッシュプル出力.

7. IP65 耐久性のある産業用室内

   工場の塵,水の噴出,軽い油霧に耐える,包装,物流,一般加工の室内環境で安定した動作.

• AGV/AMRと自動車車の衝突回避
• ロボットワークセル周辺保護と侵入検知
• コンベアラインの面積の存在と材料のカウント
• パッケージ機械の部品検出と位置監視
• 倉庫通路へのアクセス安全監視
• 自動ドア/ターンスティールエリアセンサー
• 小型の機械工具の障害物の検出
