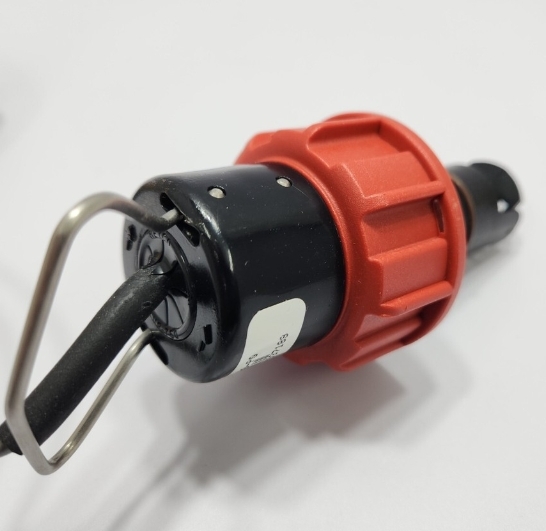

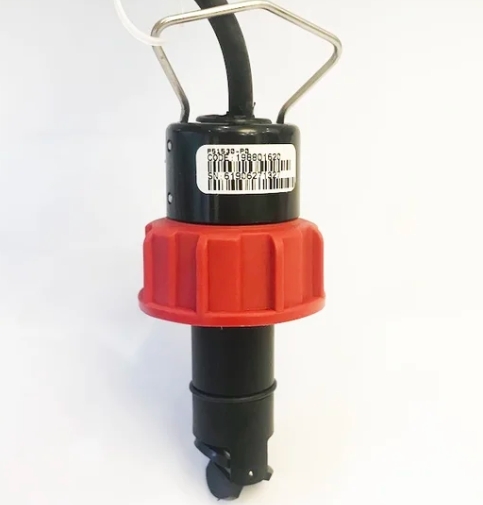

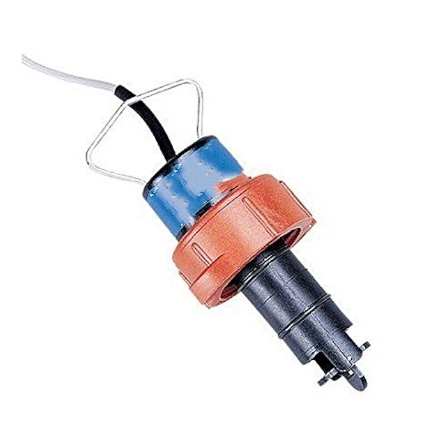

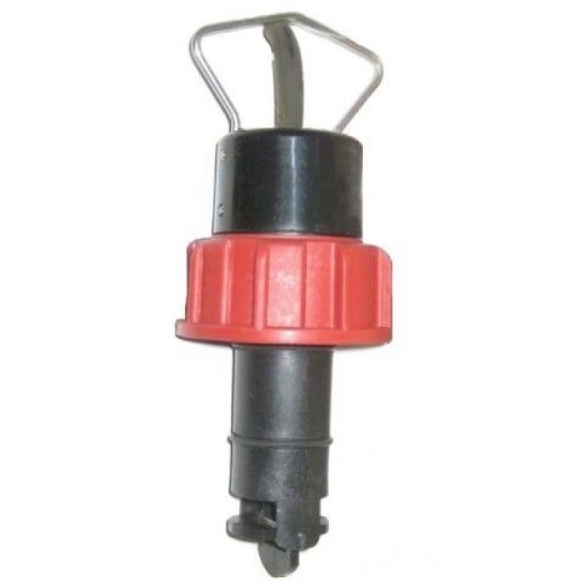

GF P51530-P1 標準搭載パドルホイールの流量センサー

モデルP51530-P1はGF Signet 515 Rotor-X挿入パドルホイール流量センサーで,DN125からDN200 (5"から8") の中型から大型パイプラインの液体流量モニタリングのために設計されています.自動動力パッシブパドルホイール測定原理を採用, 水処理,化学加工,純水産業に広く使用されている経済的な汎用流量探査機として機能します.

• センサーボディ:ガラスで満たされたポリプロピレン (PP),酸,アルカリ,海水,軽度の化学腐食に耐える
• ローターのパドル:PVDF,優れた耐磨性,化学相容性
• 中央軸:チタン合金,高張力強度,生地無し,小さな固体粒子を含むメディアに適しています
• 密封Oリング:標準FPM (Viton);EPDMまたはカレスの特殊密封はオプションです.

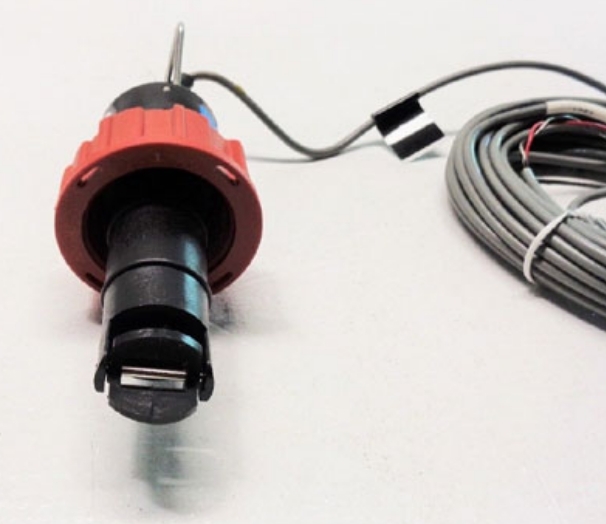

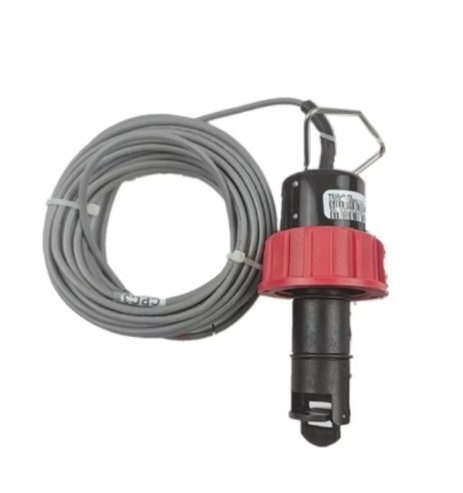

• ケーブル: 標準の7.6mの曲がった遮断ケーブル,最大60mまで延長可能で,現場の電磁気干渉を効果的に抑制する

• 流量速度範囲:0.3 ~ 6 m/s (1 ~ 20 ft/s),低流量と高流量の両方で安定した測定のために20:1までターンダウン比
• 適用されるパイプサイズ: DN125 ~ DN200 (5" ~ 8"); 完全なシリーズはDN15 ~ DN900パイプラインをカバー
• 精度:線形許容度 ±1% FS,周りの温度25°Cで繰り返し度 ±0.5% FS
• 最低レイノルズ数: 4500;全管液体用のみ,ガスまたは部分的に満たされたパイプと互換性がない
• 出力信号:受動性シナス波周波数信号 (1Vピークからピーク);出力 6 Hz / 1 ft / s 流量速度.外部電源は必要ありません.受動性流量指標 (例えば3 - 5090)PLCやトランスミッター (5500,5600,8850シリーズなど) に接続するために,モデル2760前増幅器とペアすることができます.
• 温度と圧力を指定する (PPハウジング):

  最大動作圧:20°Cで12.5バー

  最大中気温:90°C;90°Cでは気圧が1.7barまで下がる

• 装着タイプ:挿入式設置.テール,セールクランプ,溶接ボスと互換性.システムシャットダウンなしで圧力下でのホットタップ設置をサポートする.

1. 自力で動かす受動式設計は,配線を簡素化します

   外部の電源は必要ありません. 消極的なシナス波出力は電源アクセスのない遠隔監視ポイントに理想的なワイヤリングコストを大幅に削減します.

2. 広範な化学互換性

   PPハウジング,PVDFローターとチタンシャフトの組み合わせは,純粋な水,廃水,酸/アルカリ溶液,海水,循環冷却水とうまく機能します.

3. 多様な労働条件のために広い転倒比

   20低速0.3m/sで信頼性の高い検出を保証し,最大6m/sで過度の磨きを回避し,単一のセンサーで変動負荷の生産ラインをカバーします.

4. 保守が低く 寿命が長い

   電子部品がプロセスメディアに浸かっていない. ロープホイールだけが回転している. タイタンの軸は詰め込みや磨損に抵抗する.長期間の連続運転中に分解・校正サイクルを最小限に抑える.

5. 大型パイプラインの柔軟な設置

   工業用パイプに最適化され,パイプラインの排水や停止なしにホットタップ設置を可能にします.

6. 高精度と優れた繰り返し性

   ±0.5%の繰り返し性により,一貫した長期データが得られ,流量計測,ポンプ保護,流量制御システムに最適です.

純水/RO リバースオスモースシステム,廃水処理,循環冷却水,化学流体輸送,発電所の循環水システム
