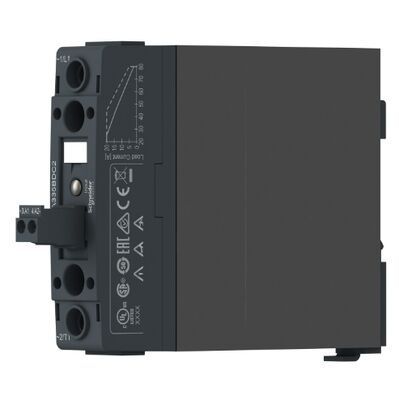

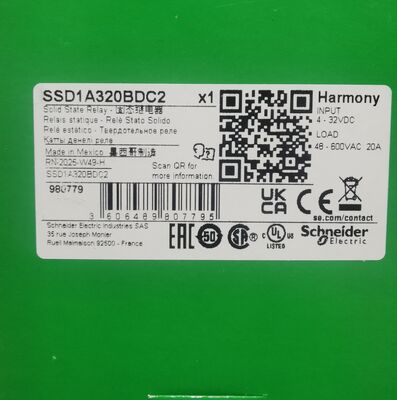

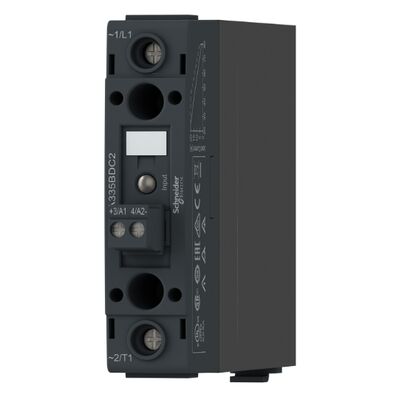

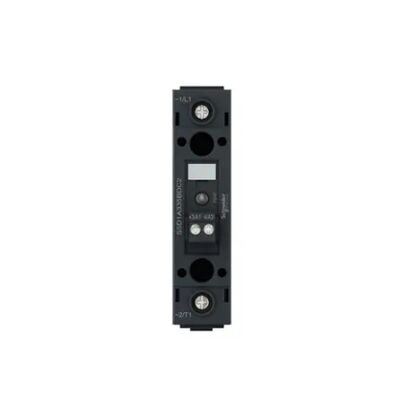

シュナイダーエレクトリック SSD1A320BDC2 ソリッドステートリレー SSR DINレールマウント 負荷電流20A 出力48-600V AC 制御4-32V DC
| 起源の場所 | メキシコ |
|---|---|
| ブランド名 | Schneider |
| 証明 | CE |
| モデル番号 | SSD1A320BDC2 |
| 最小注文数量 | 1 |
| 価格 | US$40 |
| パッケージの詳細 | カートン |
| 受渡し時間 | 6～8週間 |
| 支払条件 | L/C、D/A、D/P、T/T、ウェスタンユニオン |
| 供給の能力 | 500個 |
商品の詳細
| 電流をロードします | 0.1～20A | 過渡過電圧 | 1200 v |
|---|---|---|---|
| イングラッシュ電流 | 60Hzで300A | 最高の電圧低下 | <1.3 V オン状態 |
| ハイライト | 20A負荷電流ソリッドステートリレー,AC48～600V出力SSR,4-32V DC 制御 DIN レール リレー |
||
製品の説明
シュナイダー・エレクトリック SSD1A320BDC2 SSR-DIN Rail,1相, 48-600V AC出力, 4-32V DC制御, 20A,スクリュープラグ
The Harmony Solid State Relay SSD1A320BDC2 is a high-performance modular DIN rail relay designed for industrial applications requiring reliable switching of AC loads with zero voltage switching technology.
製品概要
| 主な製品ラインナップ | ハーモニー固体リレー |
| 製品タイプ | モジュール式DINレールリレー |
| デバイス名 | SSD1 |
| 構成 | 接続可能なスクリュー入力付きコンタクターの配置 |
電気仕様
| チャンネル数 | 1 |
| 段階数 | 第1段階 |
| 定位電流 | 20A |
| 出力電圧 | 48~600V AC |
| 制御回路の電圧 | 4~32V DC |
| 切り替えモード | ゼロ電圧切換 |
| 動作頻度 | 47〜440 Hz |
| 定額課税 | 断続しない |
制御特性
| ピックアップ電圧 | 4V DC オン |
| 脱出電圧 | 1V DC 切断 |
| 入力電流範囲 | 10〜15mA |
| 地元信号 | 制御電圧のLED (緑色) |
性能仕様
| 負荷電流 | 0.1-20A |
| 臨時超電圧 | 1200V |
| 入力電流 | 60 Hz で 300 A |
| 最大電圧低下 | <1.3V オン状態 |
モーターコントローラ等級
| 120V AC | 0.37 kW / 0.5 hp |
| 240V AC | 1.12 kW / 1.5 hp |
| 480V AC | 2.24 kW / 3 hp |
メカニカル・インスタレーション
| マウントサポート | 35mm対称DINレール (IEC 60715) |
| 入力端末 | プラグインスクリュー端末,0.08-3.30mm2 (AWG 28-12) |
| 出力端末 | 望遠鏡用スクリュー,0.75〜10mm2 (AWG20〜8) |
| 入力トルク | 0.5 N.m (5 lb.in) |
| 出力トルク | 2-2.2 N.m (18-20 lb.in) |
隔熱と安全性
| 介電力強度 | 4kV AC (入力/出力回路,ケースへの入力/出力) |
| 定数インパルス 抵抗電圧 | 6kV (入力/出力回路,ケースに入力/出力) |
| 断熱抵抗 | 500 V DC で 1000 MΩ |
