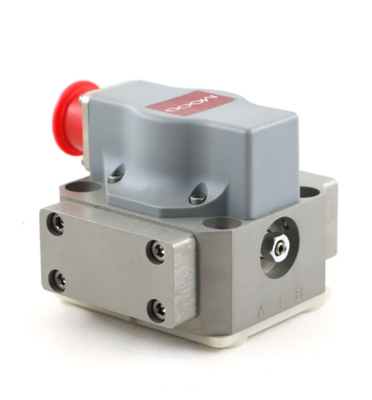

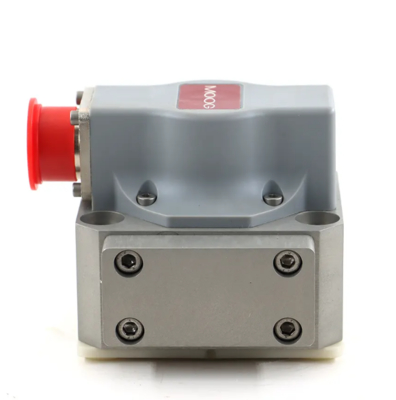

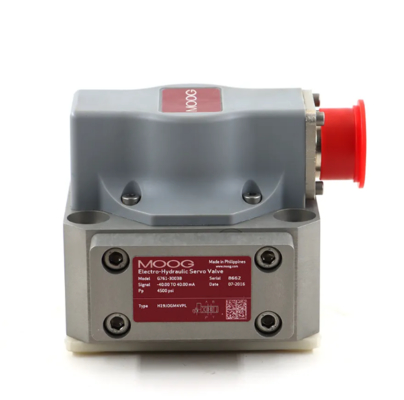

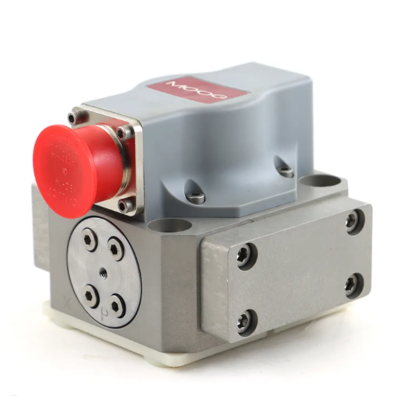

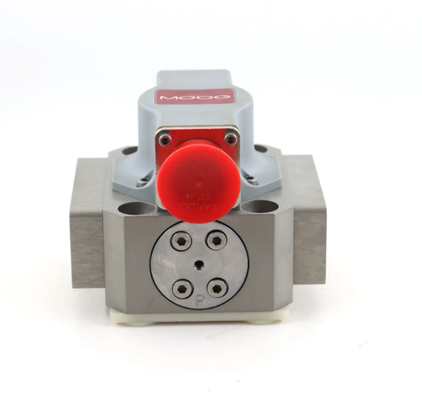

液圧サーボバルブ MO-OGシリーズ G761-3033B G761-3034B G761-3002B G761-3003B G761-3004B 液圧電磁弁

G761/761シリーズの流量制御サーボバルブは,3方向,好ましくは4方向のアプリケーションのためのスロットバルブです.彼らは高い性能を持っています.2段階の設計で,4から63l/min (lから16l) までの流量範囲をカバーする.5 gpm) で35 ba (500 psi) のバルブ圧力低下がスロール地あたり
パイロットステージは対称なダブルノズルとフラッパーで,ダブルエアギャップ,ドライトルクモーターで駆動されます.スロール位置の機械的なフィードバックは,アンチリバースプリングによって提供されます., バルブ設計はシンプルで頑丈で,信頼性があり,長寿命の操作
設計はシンプルで頑丈で,信頼性の高い,長寿の操作です.出力ステージは,閉ざされたセンター,4つの方法です.
試行ステージは対称な,ダブルノズルのドライトルクモーターで構成されています.
カルビッド回線の先端にあるカービッドボールは
高度な精度,信頼性の高い動作,長寿を保証する必須設計要件です.厳格な産業用アプリケーションでも高い精度と信頼性で知られています.
これらのバルブは,高動力を持つ電圧水力位置,速度,圧力または力制御システムに適しています.
応答の要件
バルブ設計
マウントパターン
ポート P,T,A,B の最大動作圧
パイロット段階
定量流量 Ap 35 bar/スプーン
(500 psi/プール土地)
ステップレスポンスの時間 0~100% ストローク
2段階,スロールとブッシュと乾燥トルクモーター
15010372-004-04-0-92
315バー (4,500 psi)
ノズルのフラッパー
4l/分
1 gpm
5 ms
10 y/min
(gpm)
19l/min
(5 gpm)
38l/min
(10 gpm)
7 ms
63l/min
(16.5 gpm)
