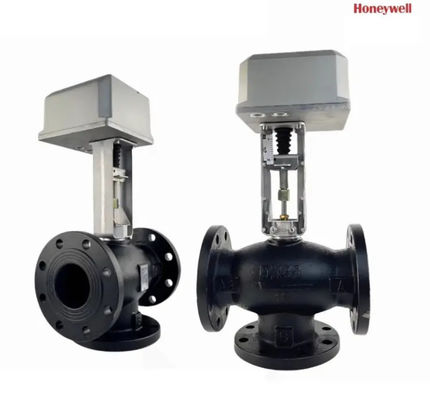

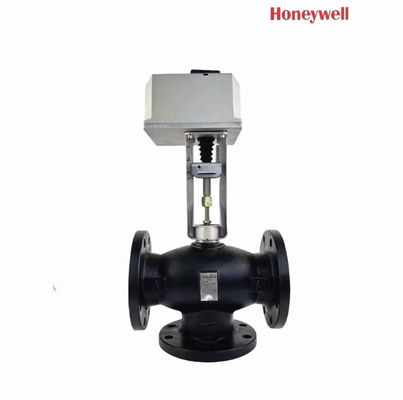

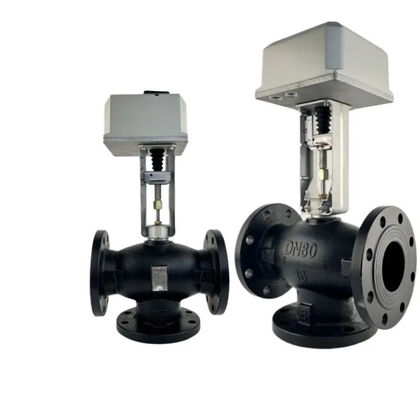

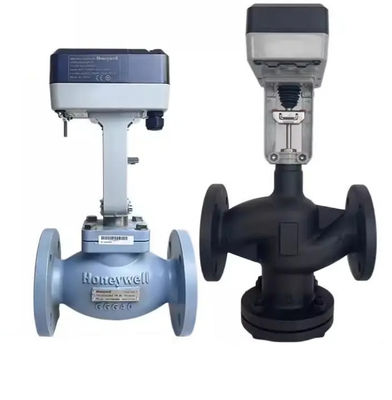

ハニーウェル ML7421 比例積分制御 電動二方向温度バルブ ダイナミックバランス銅接触材料

特徴 • 迅速かつ簡単に設置する. • 別々の接続は必要ない. • ML7421Aの 3/4 インチ (20 mm) ストローク; ML7421Bの 1-1/2 インチ (38 mm) ストローク. • 調整は必要ない.• バルブ の 正確 な 位置. 選択可能な0〜2〜10Vdc〜4〜20mAの入力信号. 位置フィードバック. 力を制限する端スイッチ. 手動操作. 直接または逆作用. 同期モーター.• 腐食 に 耐える 設計. • メンテナンスの無料

一般 ML7421では,同期モーターの駆動は,ワームギアトランスミッションを用いて,アクチュエータ幹の線形運動に変換される.ボタン保持クリップは,バルブ幹にアクチュエータ幹を接続内部力センサーは,設置されたマイクロスイッチを使用して,指定されたストーム力に達するとアクチュエータをオフします.マニュアル操作 ML7421は,操作手動のボタン (図参照) で装備されている.ML7421. 手動で操作する前に電源をオフにしたり断断ったりする.手動オペレーターのノブを押してノブを逆時計回りに移動し,下向きに茎を移動するまたは時計回りの方向に茎を移動する. 動作装置を自動制御に戻す場合,手動操作機のボタンが自動的にロックされます. 注: 操作機のボタンが回転している間に押さえない場合,電源を再開することなく自動的に切断される前に短距離しか回らない重要: 手動操作では,アクチュエータ・スピンドルを詰め込み,パワースイッチの定数値を超え,モーターを停止させる非常に高い閉じる力があります.バルブを手動で閉じる手動操作機のノブを回してスピンドルを1回放し,電源を再開すると手動操作者が自動的にオフになります.シグナル入力 (+) アナログ入力信号 (+) の範囲は,工場で0から10Vdcに設定されています.W2セレクタープラグの位置を変更すると,2から10Vdcまでの範囲を設定します.W4の位置をmAに変更すると (図8参照) 範囲は0(4) から20mAです.セレクタープラグW1,W2,W3とW4はPCB保護シートの背面に位置する.選択プラグの位置については図8を参照.図7 ML7421A,B 手動操作機のノブ.信号入力障害 選択プラグW1を使用する.シグナルが故障した場合,アクチュエータが3つの位置のいずれかに動作するように設定できます.: 1. 0% 動動器の位置は0または2VDC信号に対応する 2. 50% 動動器の幹は中位位置にある 3. 100% 動動器の位置は10VDC信号に従って NOTE: W1は工場設定で50%です.W4 が mA 位置に設定されている場合, 動作装置は常に 0% に動いています. W1 (W4 ) W3 W4 V
