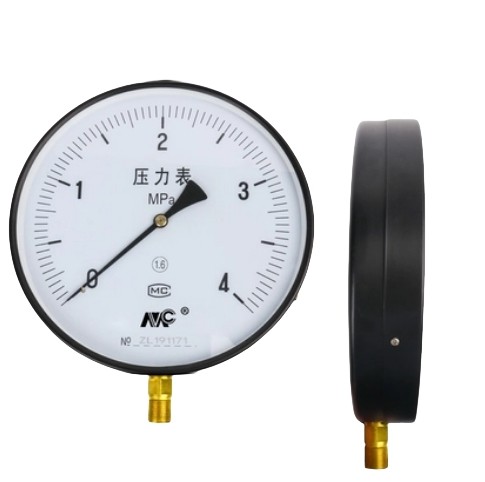

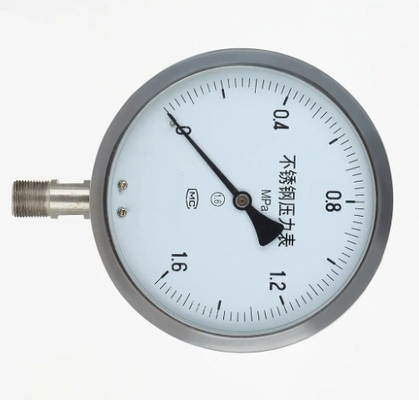

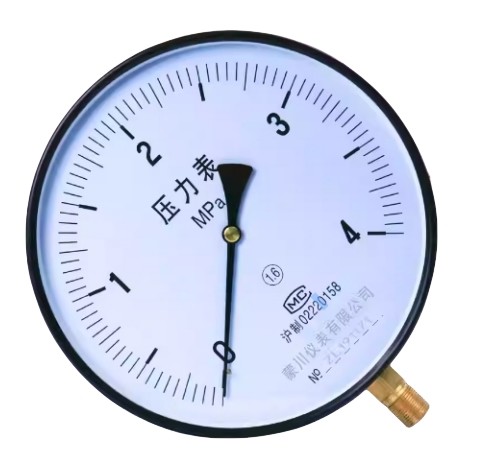

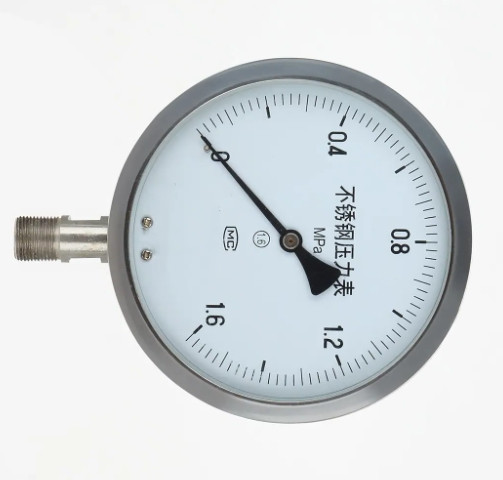

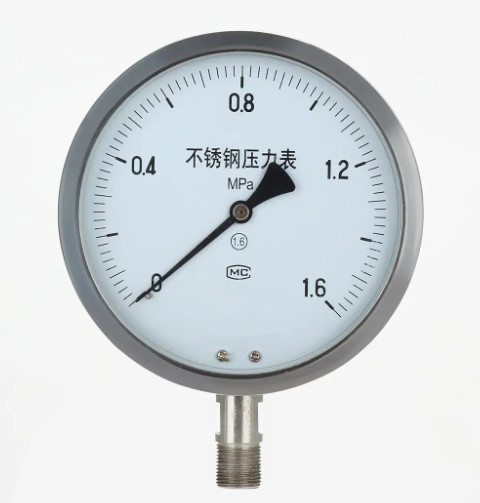

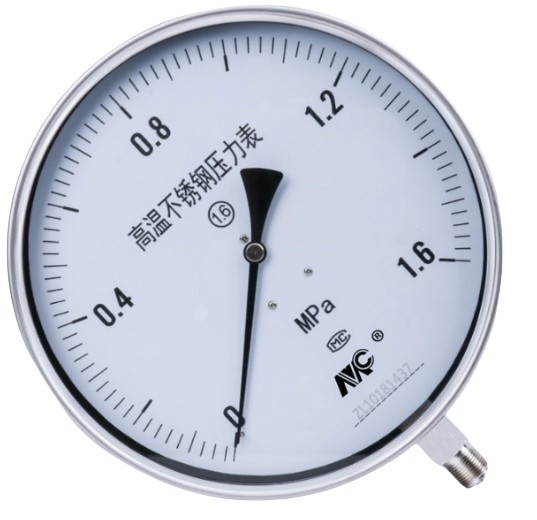

MC Y250BF 0-60MPa 油水空気用差圧計

中国製 MC 1.6 -40-180℃ 負圧計 Y250BF オイルガス水で使用

はじめに

圧力計（英語名：pressure the gauge）は、弾性要素を感応要素とし、環境圧力を測定し指示するメーターを指し、幅広い用途があり、ほぼすべての工業プロセスと研究分野にわたって使用されています。熱パイプネットワーク、石油とガスの輸送、給水、ガス供給システム、車両整備工場など、あらゆる場所で見られます。特に工業プロセス制御と技術測定の過程において、機械式圧力計センサーの柔軟性が高い機械的強度と製造の容易さを備えているため、機械式圧力計は広く使用されています。

仕様

動作原理

圧力計は、テーブル内の感応要素（ブルドン管、ベローズ、ベローズ）の弾性変形によって、テーブル内の移動機構によって圧力変形をポインターに変換し、ポインターの回転によって圧力を表示します。

主な構造

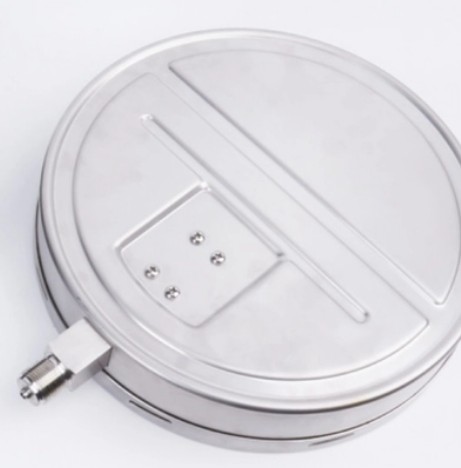

オーバーフローホール：ブルドン管の緊急時の破裂が発生した場合、内部圧力をオーバーフローホールを通して外部に放出し、ガラスパネルの破裂を防ぎます。注：オーバーフローホールの正常な性能を維持するために、テーブルの背面に少なくとも10mmのスペースを確保する必要があり、変形やオーバーフロー堰はできません。ポインター：標準ポインターに加えて、他のポインターはオプションです。ガラスパネル：標準ガラスに加えて、強化ガラス、反射ガラスなどの特殊ガラスがオプションです。性能分類：通常（標準）、蒸気用通常（M）、耐熱型（H）、耐振動モード（V）蒸気用振動モード（MV）耐熱振動モード（HV）取り扱い：製造時のオイル/CAIでの水処理で、液体中の残留水または油を除去することは禁止されています。指定：標準色に加えて、外殻の色を指定する必要があります。スロットルバルブ（オプション）：変動する圧力を低減するために、スロットルバルブが入口圧力に設置されています。

使用上の注意

1、計器は垂直に設置する必要があります：締め付けには17mmのレンチを使用し、強いねじれケースは避けてください。輸送中に接触を避ける必要があります。衝撃:

2、計器は25〜55℃の周囲温度で使用してください。

3、使用環境の振動周波数< 25 Hz、振幅は1mm以下;12000一。

4、中国の環境温度が高すぎる場合、計器の指示値がゼロに戻らないか、エラーが表示される場合は、上部ケースのシーリングゴムプラグを開き、計器のルーメンと大気を相互に接続させることができます。

5、計器の使用範囲は、上限の1/3〜2/3の間である必要があります。

6、腐食性媒体、結晶化媒体、粘度の高い媒体を測定する場合は、隔離装置を追加する必要があります。圧力計（図5）

7、計器は定期的にチェックする必要があります（少なくとも3か月に1回）。故障を発見した場合は、速やかに修理してください。

8、納品日から半年以内に、通常の保管条件下で使用中に品質不良による故障または損傷が見つかった場合、当社が修理または交換を担当します。

9、腐食性媒体の測定計器が必要な場合は、注文時に要件を明記してください。

圧力計は、ほぼすべての工業プロセスと科学研究で使用されています。熱パイプネットワーク、石油とガスの輸送、給水、ガス供給システム、車両整備工場など、あらゆる場所で見られます。特に工業プロセス制御と技術測定の過程において、機械式圧力計センサーの柔軟性が高い機械的強度と製造の容易さを備えているため、機械式圧力計は広く使用されています。

選択原則

1、タイプの選択

計器のタイプ選択は、プロセスの要件を満たす必要があります。リモート伝送、自動記録、または警察が必要かどうか。測定媒体の性質（測定媒体の温度、粘度、腐食、汚れの程度、可燃性および爆発性の有無など）は、計器に対する特別な要件を提示し、現場の環境条件（湿度、温度、磁場強度、振動など）は、計器のタイプに対する要件などです。したがって、技術要件に従って計器のタイプを正しく選択することは、計器の正常な動作と生産の安全性を保証するための重要な前提です。たとえば、通常の圧力計のスプリングチューブは銅合金を使用し、合金鋼（高電圧）を使用し、水素圧力計のスプリングチューブ材料は炭素鋼またはステンレス鋼を使用し、銅合金の使用は許可されていません。アンモニアと銅が化学反応を起こし、爆発するため、一般的な圧力計はアンモニア圧力測定には使用できません。酸素圧力計は、構造と材料の面で通常の圧力計とまったく同じですが、酸素とオイルの圧力計は禁止する必要があります。オイルが酸素システムに入ると、爆発を引き起こしやすいためです。酸素圧力計は校正に使用され、通常の圧力計のようにオイルを作動媒体として使用せず、酸素圧力計は保管中にオイルとの接触を厳密に避ける必要があります。既存のオイル圧力計を使用して酸素圧力を測定する必要がある場合は、使用前に四塩化炭素で繰り返し洗浄し、オイルがないことを確認するまで注意深く確認してください。

2、測定範囲の決定

弾性コンポーネントが弾性変形の安全性の範囲内で確実に動作するように、範囲を選択するときは、測定圧力のサイズと圧力変化の速度に応じて、十分な余裕を持たせる必要があります。したがって、圧力計の上限は、生産プロセスで可能な最大圧力値よりも高くする必要があります。「化学制御設計技術規則」によると、測定の安定性、最大使用圧力は測定の上限値の2/3を超えてはなりません。パルス圧力を測定する場合、最大使用圧力は測定の上限値の1/2を超えてはなりません。高圧を測定する場合、最大使用圧力は測定の上限値の3/5を超えてはなりません。一般的に測定される圧力は最も多く、小さい値は計器測定の上限値の1/3以上である必要があり、計器の出力と入力量の間の線形関係を確保します。測定されたパラメータの最大値と最小値に基づいて計器を計算し、フロアした後、値を直接計器の測定範囲として使用しないでください。計器のスケールの制限を選択するときは、国の規制、標準シリーズで選択する必要があります。圧力計の測定範囲の標準シリーズは次のとおりです：中国 - 0.1-0.06、0.15：1.6 0および1、2.5、4、6、10 x10 "MPa（ここでnは正と負の自然整数です）

3、精度レベル

プロセスに従って最大絶対誤差を許可し、選択された計器のほとんどを計算し、計器が許可する最大引用誤差を計算し、貧弱であり、国の規制では、計器の精度グレードが計器の精度を決定します。一般的に、精密計器を選択すると、測定結果はより正確で信頼性が高くなります。しかし、計器の精度が高いほど良いとは考えられません。なぜなら、計器の精度は一般的に高くなるほど高価になり、操作とメンテナンスがより面倒になるからです。
