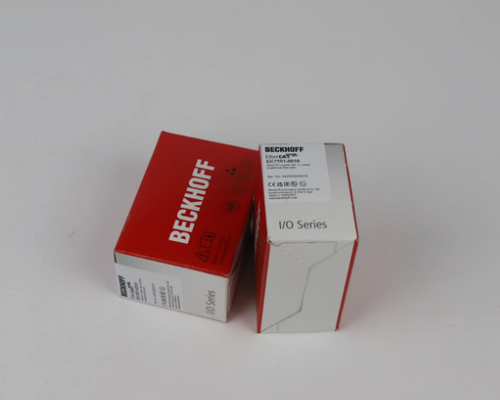

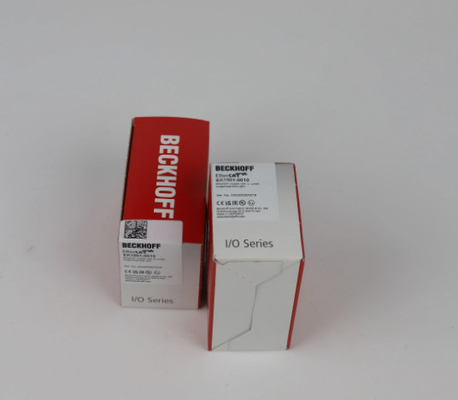

最新モデル BECKHOFF EK1501-0010 EtherCAT カップラー端末モジュール 優れた電気機器制御モジュール
| 起源の場所 | ドイツ |
|---|---|
| ブランド名 | BECKHOFF |
| 証明 | - |
| モデル番号 | EK1501-0010 |
| 最小注文数量 | 1 |
| 価格 | USD520/PC |
| パッケージの詳細 | 原作 |
| 受渡し時間 | 1week |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 1000 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 設定可能なIDの数 | 4096 | 駅間の距離 | 最大20,000m (100BASE-FX) |
|---|---|---|---|
| 品質 | 高品質 | モデル番号 | EK1501-0010 |
製品の説明
製品への導入:
単調光ファイバー接続のEK1501-0010 EtherCAT カップラーは,フィールドバスレベルのEtherCATプロトコルとEtherCAT端末のリンクです.カップラーは,Ethernet 100BASE-FXからE-bus信号表示に伝達する電報を変換するステーションは,自動で検出され,プロセス画像に個別に表示されるカップラーと任意の数のEtherCAT端末で構成されています.
特別特徴:
接続技術 2 x シングルモード光ファイバー接続 SCデュプレックス
接続長さ最大20km
3 変数トポロジーを実装するためのIDスイッチ
全システム内のEtherCAT端末数:最大65個535
EK1501-0010には2つのSCデュプレックスソケットと3つのヘクサデシマルIDスイッチがあります. カップラーは上部イーサネット接続を通じてネットワークに接続されます.下のSCデュプレックスソケットは,同じセグメントの他のEtherCATデバイスを接続するために使用できます.単モードの光ファイバー接続により,2つのカップラー間の距離は最大20kmに及びます.EtherCATコンポーネントのグループには,十六進法IDスイッチを通じてユニークなIDが割り当てられます.このグループは,EtherCATネットワーク内の任意の位置に配置できます.. 変数トポロジーは,したがって容易に実装可能である. さらに,EtherCATジャンクションまたはEtherCAT拡張は,拡張または線または星トポロジーを設定するために使用することができる.
システムとフィールドの電源は,それぞれ24VDCで,直接コップラーで供給されます.接続されたEtherCAT端末は,供給されたシステム電圧から通信に必要な電流で供給されます.カップラーは最大5Vと2Aを供給することができる.電源供給端末 (例えばEL9410) が組み込まれなければならない.フィールド供給は,最大10Aの電源コンタクトを通じて個々のI/Oコンポーネントに転送されます..
