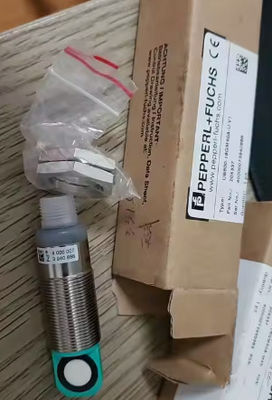

UB800-18GM40-U-V1 ペッパール+フックス フローティングレベルスイッチ 1年保証 100%オリジナル

超音波センサー UB800-18GM40-U-V1 < 設計が短く,40mm < すべての方向から見える機能指標 < アナログ出力 0...10 V < 測定窓調節可能 < プログラム入力 < 温度補償 単体ヘッドシステム 寸法 10 M18 x 1 M12 x 1 4 24 24.5 LED 39.2 50.2 技術データ 一般仕様 感知範囲 50... 800 mm 調整範囲 70... 800 mm デッドバンド 0...50 mm 標準標的プレート 100 mm x 100 mm トランスデューサー周波数. 255 kHz 応答遅延 約 100 ms インジケーター/操作手段 LED グリーン パワー 1 日 発売日:2023-11-- 07 発売日:2023-11-07 発行日:2023-11-07 ファイル名:205336_engpdf ペッパール+フックス グループ ドイツ: +49 621 776 1111 "の製品情報に関する一般注釈"を参照してください. 米国: +1 330 486 0001 シンガポール: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@deペッパール・フックス.com fa-info@sg.pepperl-fuchs.com 技術データ LED 黄色 固体 黄色:評価範囲内のオブジェクト 黄色,点滅:プログラム機能,オブジェクト検出 LED 赤 固体 赤:エラー 赤,点滅:プログラム機能,オブジェクトは検出されていません 電動仕様 稼働電圧 UB 15... 30 V DC,リップル 10 % SS 無負荷電源 I0 ≤ 20 mA 入力 入力タイプ 1 プログラム入力 評価下限 A1: -UB.. +1 V,上限評価A2: +4 V... +UB 入力インペダンス: > 4.7 kΩ,パルス持続時間: ≥ 1 s 出力 アナログ出力タイプ1 0... 10 V デフォルト設定評価制限A1:70mm評価制限 A2: 800 mm 解像度 0.4 mm 最大感知範囲 特徴曲線の偏差 ± 1 % 全スケール値 繰り返し精度 ± 0全スケール値の5 % 負荷阻力 > 1 kOhm 温度影響 ± 1標準と指令に準拠 標準適合基準 EN IEC 60947-5-2:2020 IEC 60947-5-2:2019 EN 60947-5-7:2003 IEC 60947-5-7:2003 承認と証明書 UL 承認 cULus リストクラス2 電源CCCC承認 指定電圧 ≤36Vの製品にはCCCC承認/マークは必要ない 環境環境環境温度 -25... 70 °C (-13... 158 °F) 貯蔵温度 -40...85 °C (-40 ... 185 °F) メカニカル仕様 接続タイプ 接続プラグ M12 x 1, 4ピン ハウジング長さ 40mm ハウジング直径 18mm 保護度 IP67 素材 ハウジング銅ニッケル付き トランスデューサーエポキシ樹脂/空洞ガラス球体混合物; 泡ポリウレタン,カバー PBT質量 25 g 接続 3 (BU) 1 (BN) 2 (WH) 4 (BK) U + UB 教える アナログ出力 - UB EN 60947-5-2 に準拠したコア色(バージョンU) 超音波センサー UB800-18GM40-U-V1 発売日: 2023-11-07 発行日: 2023-11-07 ファイル名: 205336_eng.pdf 2 ペッパール+フックスグループ ドイツ: +49 621 776 1111 "ペッパール+フックス製品情報に関する一般注釈"を参照してください. 米国:+1 330 486 0001 シンガポール+65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchscom Connection Assignment 1 3 2 4 1 BN 2 WH 3 BU 4 BK Wire colors in accordance with EN 60947-5-2 (brown) (white) (blue) (black) Characteristic Curve Characteristic response curve Distance X [mm] Distance Y [mm] Curve 1: 平面 100 mm x 100 mm 曲線2:丸いバー, Ø 25 mm 0 200 400 600 800 1000 1200 1400 200 150 100 50 0 -50 -100 -150 -200 2 1 X Y アナログ出力モードのプログラミング降降ランプ A2 < A1:オブジェクト範囲 A1 -> ∞,A2 -> ∞:オブジェクトの存在の検出オブジェクト検出: 10 Vオブジェクト検出:0 V A1 A2 A2 A1 プログラミング センサーには,2つのプログラム可能な評価境界を持つプログラム可能なアナログ出力があります評価境界と動作モードのプログラミングは,電源電圧 -UBまたは +UBをTrain-In入力に適用することによって行われます.供給電圧は,少なくとも1秒間,THE-IN入力に適用されなければなりません.. LED は,センサーがプログラミング手順中に標的を認識したか否かを示す. 注: 評価境界は,電源開いた直後にのみ指定することができます.タイムロック 5分後に電源をオンに非意図的な変更に対して調整された切り替え点を確保. 評価境界を後で変更するには,ユーザーは新しい電源オンした後でのみ,望ましい値を指定することができます. 注: プログラミング手順のためにプログラミングアダプタUB-PROG2を使用する場合,ボタン A1 は -UB に割り当てられ, ボタン A2 は +UB に割り当てられます. 超音波センサーUB800-18GM40-U-V1 発売日:2023年11月07日 発行日:2023年11月07日 ファイル名:205336_eng.pdf 3 ペッパール+フックスグループ ドイツ:+49 621 776 1111 "の製品情報に関する一般注釈"を参照米国: +1 330 486 0001 シンガポール: +65 6779 9091 www.pepperl-fuchs.com fa-info@us.pepperl-fuchs.com fa-info@de.pepperl-fuchs.com fa-info@sg.pepperl-fuchscom プログラミング アナログ出力をプログラムする 昇降ランプ 1目標を望ましい評価範囲の近端に置く 2. テスト入力に -UB を適用して評価境界をプログラムする (黄色いLEDフラッシュ) 3.評価境界を保存するために -UB から Teach-In 入力を切り離す 4. 対象を望ましい評価範囲の端に置く 5. テスト入力に+UBを適用して評価境界をプログラムする (黄色いLEDフラッシュ) 6.評価境界を保存するために, +UB から Teach-In 入力を切り離す 落下ランプ 1対象を望ましい評価範囲の端に置く 2. テスト入力に -UB を適用して評価境界をプログラムする (黄色いLEDフラッシュ) 3.評価境界を保存するために -UB から Teach-In 入力を切り離す 4対象を望ましい評価範囲の近端に置く 5. テスト入力に+UBを適用して評価境界をプログラムする (黄色いLEDフラッシュ) 6.評価境界を保存するために +UB から Teach-In 入力を切断します 超音波センサー UB800-18GM40-U-V1 リリース日: 2023-11-07 発行日: 2023-11-07 ファイル名: 205336_eng.pdf 4 ペッパール+フックスグループ ドイツ: +49 621 776 111
