| 接続 |
コネック |

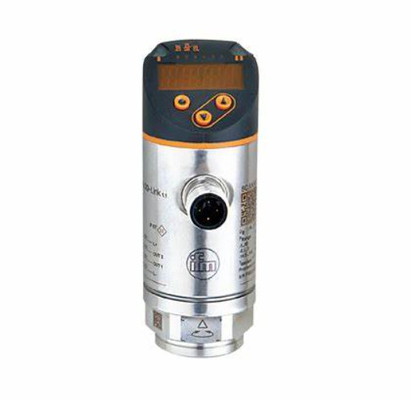

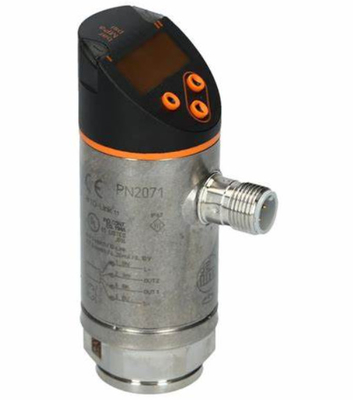

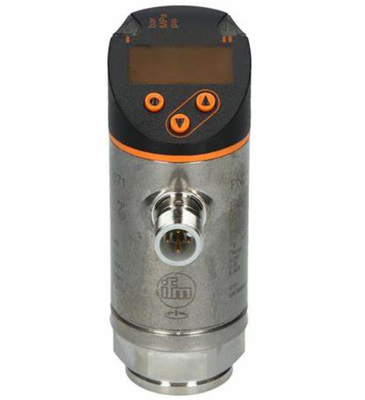

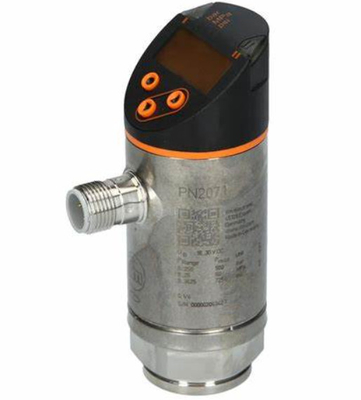

ロードクトの特徴 |
入力と出力の数 |
デジタル出力数:2 アナログ出力数:1 |
測定範囲 |
| 0...250バー |
0...3625psi |
0...25 MPa |
|

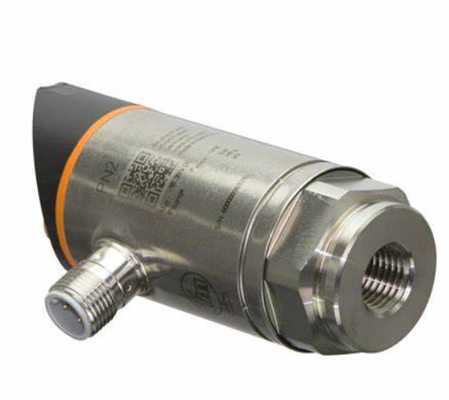

プロセス接続 |
糸付き接続 G 1/4 内部糸 (DIN EN ISO 1179-2) |
適用する |
システム |
金色接点 |
測定要素 |
金属薄膜セル |
適用する |
工業用 |
メディア |
液体とガス |
中間温度 [°C] |
-25歳80 |
破裂圧の最小値 |
|
圧力を指定する |
|
バキューム抵抗 [mbar] |
-1000 |
圧力の種類 |
相対圧力 |
電気データ |
動作電圧 [V] |
18...30 DC; (SELV/PELVへ) |
電流消費量 [mA] |
< 35 |
最小隔熱抵抗量 [MΩ] |
100(500V DC) |
保護クラス |
第3回 |
逆極性保護 |
そうだ |
電源開ける遅延時間 [s] |
0.3 |
統合監視犬 |
そうだ |
入力/出力 |
入力と出力の数 |
デジタル出力数:2 アナログ出力数:1 |
生産量 |
総出力数 |
2 |
出力信号 |
スイッチ信号; アナログ信号; IO-Link; (設定可能) |
電気設計 |
PNP/NPN |
デジタル出力数 |
2 |
出力機能 |
通常開/閉 (設定可能) |
最大電圧降圧切換出力 DC [V] |
2 |
切断出力の常流電流量 [mA] |
250 |
切り替え周波数 DC [Hz] |
< 500 |
アナログ出力の数 |
1 |
アナログ電流出力 [mA] |
4... ほら20(スケーラブル) |
最大負荷 [Ω] |
500 |
アナログ出力電圧 [V] |
0... ほら10(スケーラブル) |
最小負荷抵抗 [Ω] |
2000 |
ショート・サーキット保護 |
そうだ |
短路防止装置の種類 |
はい (ロックしない) |
超負荷保護 |
そうだ |
測定/設定範囲 |
測定範囲 |
| 0...250バー |
0...3625psi |
0...25 MPa |
|
アナログ開始点 |
| 0...200バー |
0...2900psi |
0...20MPa |
|
アナログ端点 |
| 50...250バー |
725...3625psi |
5...25 MPa |
|
工場設定 / CMPT = 2 |
設定点 SP |
| 1.5...250バー |
25...3625psi |
0.15...25 MPa |
|
リセットポイント rP |
| 0.5...249バー |
10...3610psi |
0.05... ほら24.9 MPa |
|
SP と rP の最小差 |
|
段階的に |
|
Status_B 高解像度 / CMPT = 3 |
設定点 SP |
| 1.6...250バー |
23...3626psi |
0.16...25 MPa |
|
リセットポイント rP |
| 0.5...249バー |
8...3611psi |
0.05... ほら24.9 MPa |
|
SP と rP の最小差 |
|
段階的に |
|
精度/偏差 |
スイッチポイント精度 [スパンスの%] |
< ± 04(ダウン1:1) |
繰り返し性 [スパンスの%] |
< ± 01; (温度変動 < 10 K; 減速 1:1) |
特徴の偏差 [スパンスの%] |
< ± 0,25 (BFSL) / < ± 0,5 (LS) (下向き1:1BFSL = 最適正直線; LS = 制限値設定) |
ヒステレシス偏差 [スパンスの%] |
< ± 01(ダウン1:1) |
長期安定性 [スパンスの%] |
< ± 005(下ろす 1:16ヶ月あたり) |
温度係数ゼロ点 [スパンスの% / 10 K] |
0,2(−25...80 °C) |
温度係数のスパンチ [スパンチ% / 10 K] |
0,2(−25...80 °C) |
精度/偏差に関する注釈 |
切断点精度,DNV GLの直線性誤差: < ± 1%: < ± 1% |
反応時間 |
応答時間 [ms] |
< 15 |
遅延時間プログラム可能 dS,dr [s] |
0... ほら50 |
減圧プロセス値 dAP [s] |
0... ほら4 |
アナログ出力 dAA [s] のダッピング |
0... ほら4 |
最大応答時間 アナログ出力 [ms] |
3 |
ソフトウェア / プログラミング |
パラメータ設定オプション |
ヒステレス / 窓; 通常開/閉; オン/オフの遅延; 減圧; ディスプレイユニット; 電流/電圧出力 |
インターフェース |
通信インターフェース |
IO-リンク |
トランスミッションタイプ |
COM2 (38,4kBaud) |
IO-Link 改訂 |
1.1 |
SDCI標準 |
IEC 61131-9 |
SIOモード |
そうだ |
必須マスターポートクラス |
A; (ピン2が接続されていない場合: B) |
サポートされているデバイスID |
| 操作の種類 |
デバイスID |
| 工場設定 / CMPT = 2 |
460 |
| Status_B 高解像度 / CMPT = 3 |
639 |
|
注記 |
| 詳細については,IODD PDF ファイル "ダウンロード"を参照してください. |
|
工場設定 / CMPT = 2 |
プロフィール |
スマートセンサー: 処理データ変数; デバイス識別, デバイス診断 |
プロセスのサイクル時間 [ms] |
2.3 |
IO-Linkの解像度圧力 [バー] |
0.1 |
IO-Link プロセスのデータ (周期) |
| 機能 |
ビットの長さ |
| 圧力 |
14 |
| バイナリー切り替える情報 |
2 |
|
IO-Link 機能 (アシークリック) |
アプリケーション特有のタグ |
Status_B 高解像度 / CMPT = 3 |
プロフィール |
スマートセンサーED2:デジタル測定センサー (0x000A),識別と診断 (0x4000) |
プロセスのサイクル時間 [ms] |
3 |
IO-Linkの解像度圧力 [バー] |
0.1 |
IO-Link プロセスのデータ (周期) |
| 機能 |
ビットの長さ |
| 圧力 |
16 |
| デバイスの状態 |
4 |
| バイナリー切り替える情報 |
2 |
|
IO-Link 機能 (アシークリック) |
アプリケーション特有のタグ |
運用条件 |
環境温度 [°C] |
-25歳80 |
保存温度 [°C] |
-40歳100 |
保護 |
IP65 IP67 |
試験/承認 |
EMC |
| DIN EN 61000-6-2 |
|
| DIN EN 61000-6-3 |
|
|
衝撃耐性 |
| DIN EN 60068-2-27 |
50 g (11 ms) |
|
振動抵抗 |
| DIN EN 60068-2-6 |
20g (10~2000 Hz) |
|
MTTF [年] |
129 |
UL承認 |
|
圧力装置に関する指令 |
健全な工学慣行 2 グループ流体に使用可能 1 グループ流体 要求に応じて |
メカニカルデータ |
体重 [g] |
234.5 |
住宅 |
管状 |
尺寸 [mm] |
Ø 34 / L = 907 |
材料 |
ステンレス鋼 (630/1.4542/17-4 PH);ステンレス鋼 (1.4404 / 316L); PBT+PC-GF30; PBT-GF20; PC |
材料 (濡れた部品) |
ステンレス鋼 (630/1.4542/17-4 PH) |
圧力のサイクル数 |
100 億 |
圧縮トルク [Nm] |
25... ほら35; (推薦された引き締まるトルク;潤滑,密封,圧力の評価によって異なります) |
プロセス接続 |
糸付き接続 G 1/4 内部糸 (DIN EN ISO 1179-2) |
リストリクター要素を組み込み |
無 (後装可能) |
ディスプレイ/操作要素 |
ディスプレイ |
| ディスプレイユニット |
3 x LED,緑色 (バー,psi,MPa) |
| 切り替える状態 |
2 x LED 黄色 |
| 測定値 |
アルファ・ナンバー表示 赤/緑 4桁 |
|
コメント |
パック数 |
1個 |
電気接続 |
接続 |
コネック |
