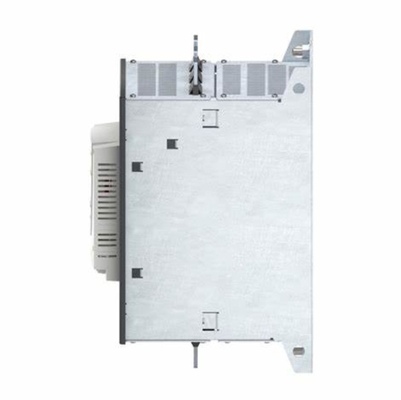

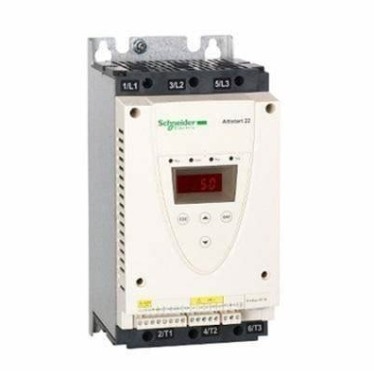

ATS22シリーズ210A ソフトスタート 3相 110 kW 230/440V シュナイダー電機 アルティスタート 22
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Schneider |
| 証明 | CE |
| モデル番号 | ATS22C21Q |
| 最小注文数量 | 1 |
| 価格 | USD$1250 |
| パッケージの詳細 | カートン |
| 受渡し時間 | ストック |
| 支払条件 | L/C、D/A、D/P、T/T、ウェスタンユニオン、マネーグラム |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品範囲 | altistart 22 | 商品の目的地 | 非同期モーター |
|---|---|---|---|
| 部品名 | ATS22 | 段階のネットワーク番号 | 3段階 |
| ハイライト | 110 kW ソフトスターター,230Vから440Vのソフトスタート,シュナイダー・エレクトリック ソフト・スターター |
||
製品の説明
| 製品ラインナップ | アルティスタート 22 |
|---|---|
| 製品または部品の種類 | ソフトスターター |
| 商品の目的地 | アシンクロンモーター |
| 製品特有の用途 | ポンプと扇風機 |
| コンポーネント名 | ATS22 |
| ネットワークの段階数 | 3つの段階 |
| [Us] 定位電源電圧 | 230...440V - 15...10% |
| モーターの電源 kW | 110 kW 400 V 110kW 440V 55 kW 230 V |
| 工場設定電流 | 195A |
| 電力消耗量 (W) | 標準的な用途では117W |
| 使用カテゴリー | AC-53A |
| スタートタイプ | トーク制御で開始する (電流は3.5インチに制限されます) |
| IcL スタートランキング | 標準用途のモーター電源線への接続のために 210 A |
| IP 保護度 | IP00 |
| 組み立てスタイル | 暖房用 |
|---|---|
| 機能利用可能 | 内側バイパス |
| 供給電圧制限 | 195...484V |
| 供給頻度 | 50...60 Hz - 10...10% |
| ネットワーク周波数 | 45...66 Hz |
| デバイスの接続 | モーターデルタ端末へ モーターの電源ラインで |
| [Uc]制御回路の電圧 | 230 V - 15...10 % 50/60 Hz |
| 制御回路の消費量 | 20W |
| 離散出力番号 | 2 |
| ディスクレート出力型 | リレー出力 R1 230 V 動作,アラーム,起動,停止,停止していない,起動,準備 C/O リレー出力 R2 230 V 動作,アラーム,起動,停止,停止していない,起動,準備 C/O |
| 最小切換電流 | 100 mA 12 V DC (リレー出力) |
| 最大切換電流 | 5 A 250 V AC レジスティブ 1 リレー出力 5 A 30 V DC レジスティブ 1 リレー出力 2 A 250 V AC インダクティブ 0.4 20 ms リレー出力 2 A 30 V DC インダクティブ 7 ms リレー出力 |
| ディスクレート入力番号 | 3 |
| ディスクレート入力型 | (LI1,LI2,LI3) ロジック,5 mA 4.3 kOhm |
| 離散入力電圧 | 24V <= 30V |
| ディスクレート入力ロジック | ポジティブな論理 LI1,LI2,LI3 状態0: < 5 V と <= 2 mA 状態1: > 11 V, >= 5 mA |
| 出力電流 | 0.4...1 Icl 調節可能 |
| PTC探査器の入力 | 750オム |
| 通信ポートプロトコル | モッドバス |
| コネクタタイプ | 1 RJ45 |
| 通信データリンク | シリアル |
| 物理インターフェース | RS485 多滴 |
| 伝送率 | 4800, 9600 または 19200 bps |
| 設置された装置 | 31 |
| 保護タイプ | 段階障害:ライン 熱保護:モーター 熱保護:スタート |
| 標識 | CE |
| 冷却の種類 | 強制コンベクション |
| 操作位置 | 垂直 +/- 10度 |
| 高さ | 425mm |
| 幅 | 206mm |
| 深さ | 299mm |
| 純重量 | 33kg |
| モーター電力の範囲 AC-3 | 55...100 kW 200...240 V 3相で 110〜220 kW 380〜440 V 3相 |
| モーター・スターター型 | ソフトスターター |
| 電磁互換性 | IEC 60947-4-2 に準拠する導管および放射性排出レベルA IEC 61000-4-12 に準拠する低温振動波レベル3 IEC 61000-4-2 に準拠する電磁放電レベル3 IEC 61000-4-4 に準拠する電動トランジエントレベル4に対する抵抗性 IEC 61000-4-3 に準拠する放射性電波干渉レベル3に対する抵抗性 IEC 61000-4-5 に準拠する電圧/電流インパルスレベル3 |
|---|---|
| 基準 | IEC 60947-4-2 |
| 製品認証 | CCC UL GOST CSA C チェック |
| 振動抵抗 | IEC 60068-2-6 に準拠する 1 gn (f=13...200 Hz) 1.5 mm (f=2...13 Hz) IEC 60068-2-6 に適合する |
| 衝撃耐性 | IEC 60068-2-27 に準拠する 11 ms で 15 gn |
| 騒音レベル | 56 dB |
| 汚染度 | IEC 60664-1 に準拠するレベル2 |
| 相対湿度 | IEC 60068-2-3 に準拠する凝縮水や滴水なしの0~95% |
| 動作のための環境空気の温度 | -10~40 °C (減熱なし) 40~60°C (電流降低は°Cあたり2.2%) |
| 貯蔵用の環境気温 | -25〜70 °C |
| 操縦高度 | <= 1000m 減価評価なし > 1000...< 2000m 追加100mあたり2.2 %の電流減速で |
| ユニット パッケージの種類 1 | PCE |
|---|---|
| パッケージ1の単位数 | 1 |
| パッケージ 1 高さ | 46.000cm |
| パッケージ 1 幅 | 40.000cm |
| パッケージ 1 長さ | 60.000cm |
| パッケージ1 体重 | 24.500kg |
| 保証 | 18ヶ月 |
|---|
