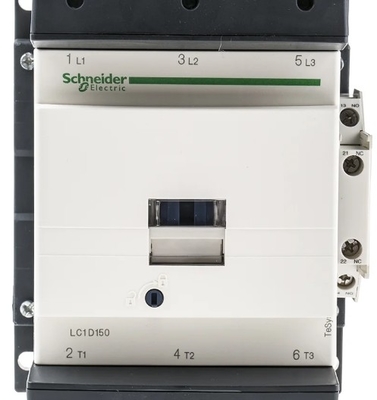

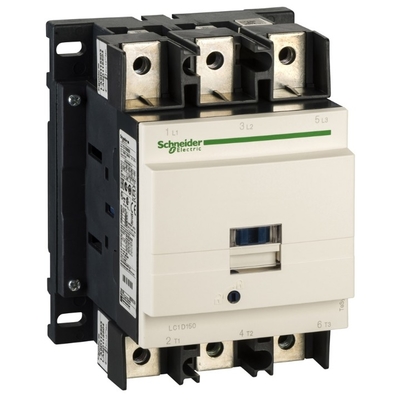

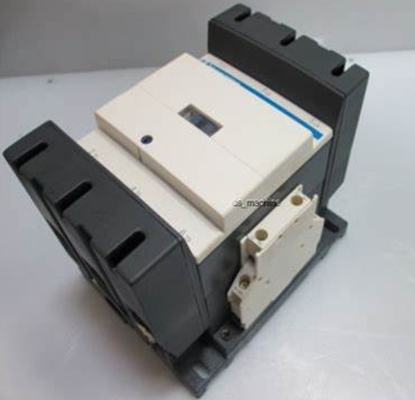

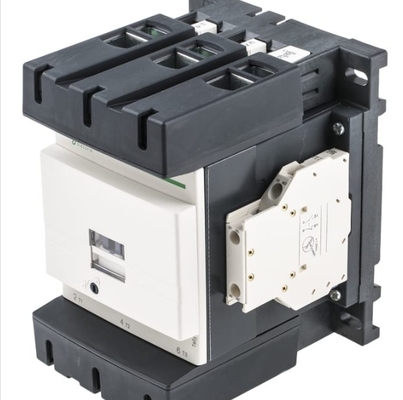

IECコンタクター,テシスデカ,逆向き,150A,100HP 480VAC,最大100kA SCCR,3相,3NO,24VDCコイル,オープンスタイル
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Schneider |
| 証明 | CE |
| モデル番号 | LC1D150BD |
| 最小注文数量 | 1 |
| 価格 | USD$150 |
| パッケージの詳細 | カートン |
| 受渡し時間 | 4〜6週間 |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 範囲 | TeSys | 製品範囲 | テシス デカ |
|---|---|---|---|
| 装置短い名前 | LC1D | 棒の記述 | 3P |
| ハイライト | 100HP IEC コンタクタ,150A IEC コンタクタ,3相IECコンタクター |
||
製品の説明
| 範囲 | テシス |
|---|---|
| 製品範囲 | テシス デカ |
| 製品または部品の種類 | 接触器 |
| 装置の略称 | LC1D |
| コンタクターの適用 | 抵抗負荷 モーター制御 |
| 使用カテゴリー | AC-3 AC-4 AC-1 AC-3e |
| ポール説明 | 3P |
| [Ue] 定数稼働電圧 | 電源回路 <= 1000 V AC 25...400 Hz 電源回路 <= 300 V DC |
| [Ie] 定位稼働電流 | 電源回路用 AC-1 の 200 A (<140.0000000000 °F (60 °C) で <= 440 V で) 150 A (<140.0000000000 °F (60 °C) で) <= 440 V AC AC-3 電源回路用 150 A (<140.0000000000 °F (60 °C) で) <= 440 V AC AC-3e 電源回路用 |
| [Uc]制御回路の電圧 | 24V DC |
| モーターの電源 kW | 40 kW 220~230 V AC 50/60 Hz (AC-3) で 75 kW 380...400 V AC 50/60 Hz (AC-3) で 80 kW 415...440 V AC 50/60 Hz (AC-3) で 500 V AC 50/60 Hz (AC-3) で 90 kW 100 kW 660...690 V AC 50/60 Hz (AC-3) で 75 kW 1000 V AC 50/60 Hz (AC-3) で 22 kW 400 V AC 50/60 Hz (AC-4) で 40 kW 220~230 V AC 50/60 Hz (AC-3e) で 75 kW 380...400 V AC 50/60 Hz (AC-3e) で 80 kW 415...440 V AC 50/60 Hz (AC-3e) で 90 kW 500 V AC 50/60 Hz (AC-3e) で 100 kW 660...690 V AC 50/60 Hz (AC-3e) で 75 kW 1000 V AC 50/60 Hz (AC-3e) で |
|---|---|
| 最大馬力 | 3相モーターのAC50/60Hzで200/208Vで40馬力 3相モーターのAC50/60Hzで50hp 230/240V 3相モーターのAC50/60Hzで460/480Vで100 hp 3相モーターのAC50/60Hzで575/600Vで125hp |
| 互換性コード | LC1D |
| ポール接触組成 | 3 ノー |
| 保護カバー | と |
| [Ith] 従来の空気熱電流 | 電源回路用200A (140.0000000000°F (60°C) |
| IRM 定量生産能力 | IEC 60947-5-1 に準拠する信号回路のためのAAC IEC 60947-5-1 に準拠する信号回路用 DC 250 A IEC 60947 に準拠する電源回路の440Vの1660A |
| 定数断裂能力 | IEC 60947 に準拠する電源回路用で440Vの1400A |
| [Icw] レーティング短時間耐電流 | 250 A 104.0000000000 °F (40 °C) - 電源回路のために10分 580 A 104.0000000000 °F (40 °C) - 電源回路のために1分 1200 A 104.0000000000 °F (40 °C) - 電源回路のために10秒 1400 A 104.0000000000 °F (40 °C) - 電源回路のために1秒 シグナル回路用100A-1s シグナル回路の 120 A - 500 ms 信号回路の 140 A - 100 ms |
| 関連性のあるシューズ等級 | 10 IEC 60947-5-1 に適合する信号回路のためのA gG 315 A gG <= 690 V 電源回路の調整型1 電源回路の調整型2 <= 690 V の 250 A gG |
| 平均インペダンス | 0.6 mOhm - Ith 200 A 50 Hz 電源回路について |
| ポールごとに電力の散布 | 24W AC-1 13.5W AC-3 13.5W AC-3e |
| [Ui] 定数隔熱電圧 | 電源回路 600 V CSA 電源回路 600 V UL 電源回路 1000 V IEC 60947-4-1 信号回路 690 V IEC 60947-1 信号回路 600 V CSA シグナル回路 600 V UL |
| 超電圧カテゴリー | 第3回 |
| 汚染度 | 3 |
| [Uimp] 定位インパルス 抵抗電圧 | 8kV IEC 60947 |
| 安全性の信頼性レベル | B10d = 684932サイクル 定数負荷のコンタクター EN/ISO 13849-1 B10d = 10000000サイクル 機械負荷を持つ接触器 EN/ISO 13849-1 |
| 機械的な耐久性 | 8 Mサイクルは |
| 電気耐久性 | 0.85 Mサイクル 150 A AC-3 <= 440 V 1 Mサイクル 200 A AC-1 <= 440 V 0.85 Mサイクル 150 A AC-3e <= 440 V |
| 制御回路のタイプ | DC標準 |
| コイル技術 | 組み込み式抑制装置 |
| 制御回路の電圧制限値 | 0.75... ほら1.2 Uc -40.0000000000...131.0000000000 °F (-40...55 °C) 稼働DC 0.15... ほら0.4 Uc -40.0000000000...158.0000000000 °F (-40...70 °C) DCの脱出 1... ほら1.2 Uc 131.0000000000...158.0000000000 °F (55...70 °C) 稼働DC |
| 押し入力 (W) | 270...365 W 68.0000000000 °F (20 °C)) |
| 保持電力の消費量 (W) | 2.4...5.1 W 68.0000000000 °F (20 °C) |
| 動作時間 | 20...35ms 閉じる 40...75ms オープン |
| 時間定数 | 25 ms |
| 最大運用速度 | 1200 cyc/h 140.0000000000 °F (60 °C) |
| 最大運用速度 | 60 °Cで1200 cyc/h |
| 接続 - 端末 | 制御回路: スクリュークランプ端 2 0.002...0.004 in2 (1...2.5 mm2) - ケーブル硬さ:ケーブル末端で柔軟性 コントロール回路: スクロールクランプ端 1 0.002...0.004 in2 (1...2.5 mm2) - ケーブル硬さ:ケーブル末端に柔軟性 制御回路: スクリュークランプ端 1 0.002...0.004 in2 (1...2.5 mm2) -ケーブル硬さ:ケーブル末端なしには柔軟性 制御回路: スクリュークランプ端 2 0.002...0.004 in2 (1...2.5 mm2) -ケーブル硬さ:ケーブル末端なしには柔軟性 制御回路: スクリュークランプ端 1 0.002...0.004 in2 (1...2.5 mm2) - キャベルの硬さ:ケーブル末端なしの固体 制御回路: スクリップクランプ端 2 0.002...0.004 in2 (1...2.5 mm2) - ケーブル硬さ:ケーブル末端なしの固体 電源回路:コネクタ 1 0.02...0.2 in2 (10...120 mm2) -ケーブル硬さ:ケーブル末端なしで柔軟性 電源回路:コネクタ2 0.02...0.08イン2 (10...50mm2) -ケーブル硬さ:ケーブル末端なしには柔軟性 電源回路:コネクタ 1 0.02...0.2 in2 (10...120 mm2) -ケーブル硬さ:ケーブル末端に柔軟性 電源回路:コネクタ2 0.02...0.08イン2 (10...50mm2) -ケーブル硬さ:ケーブル末端に柔軟性 電源回路:コネクタ 1 0.02...0.2 in2 (10...120 mm2) -ケーブル硬さ:ケーブル末端のない固体 電源回路:コネクタ2 0.02...0.08イン2 (10...50mm2) -ケーブル硬さ:ケーブル末端なしの固体 |
| 圧縮トルク | 制御回路 10.6 lbf.in (1.2 N.m) スクリュークランプ端板 Ø 6 mm 制御回路 10.6 lbf.in (1.2 N.m) スクロールクランプ端 電源回路 106.2 lbf.in (12 N.m) 接続器 六角形 0.2 in (4 mm) コントロール回路 10.6 lbf.in (1.2 N.m) スクリュークランプ端子 pozidriv No 2 |
| 補助コンタクト組成 | 1 NO + 1 NC |
| 補助コンタクトタイプ | メカニカルリンク 1 NO + 1 NC IEC 60947-5-1 鏡コンタクト 1 NC IEC 60947-4-1 |
| 信号回路の周波数 | 25...400 Hz |
| 最低切換電圧 | 信号回路用 17 V |
| 最小切換電流 | 信号回路用 5 mA |
| 断熱抵抗 | > 10 MOhm シグナル回路 |
| 重複しない時間 | 1.5 ms NC と NO の接触の間の消電時に 1NCとNOの接触間のエネルギー化時に,5 ms |
| マウントサポート | 鉄道 プレート |
| 基準 | CSA C22.2 14号 EN 60947-4-1 IEC 60947-4-1 について IEC 60335-1:第30項2 IEC 60335-2-40:JJ付録 UL 60335-2-40:JJ付録 UL 60947-4-1 CSA C22.2 60947-4-1号 JIS C8201-4-1 |
|---|---|
| 製品認証 | UL CCC CSA CE UKCA 海兵隊 東南アフリカ |
| IP 保護度 | IP20 フロント面 IEC 60529 |
| 保護療法 | THIEC 60068-2-30 について |
| 気候耐性 | IACS E10 湿気熱への曝露 |
| 装置の周りの環境空気の許容温度 | -40.0000000000...140.0000000000 °F (-40...60 °C) 140.0000000000...158.0000000000 °F (60...70 °C) 値下げを含む |
| 操縦高度 | 0... ほら9842.52フィート (0~3000m) |
| 耐火性 | 1562.0000000000 °F (850 °C) IEC 60695-2-1 |
| 炎阻害性 | UL 94 に準拠するV1 |
| 機械的な強度 | 振動コンタクタが開いている 2 Gn, 5...300 Hz) 振動コンタクタ 閉ざされた 4 Gn, 5...300 Hz) ショックコンタクタは11ミリ秒間15Gn閉ざされた) ショックコンタクタを開ける 6 Gn 11 ms) |
| 高さ | 6.2インチ (158mm) |
| 幅 | 4.7インチ (120mm) |
| 深さ | 5.4インチ (136mm) |
| 純重量 | 5.5lb (アメリカ) (2.5kg) |
| カテゴリー | US10I1222359 |
|---|---|
| 割引スケジュール | 0I12 |
| GTIN | 3389110475982 |
| 返還可能性 | そうだ |
| 産地 | FR フランス |
| ユニット パッケージの種類 1 | PCE |
|---|---|
| パッケージ1の単位数 | 1 |
| パッケージ 1 高さ | 6.9インチ (17.5cm) |
| パッケージ 1 幅 | 7.5インチ (19cm) |
| パッケージ 1 長さ | 8.5インチ (21.5cm) |
| パッケージ1 体重 | 5.454ポンド (アメリカ) (2.474kg) |
| ユニット パッケージの種類 2 | S06 |
| パッケージ2の単位数 | 27 |
| パッケージ 2 高さ | 29.5インチ (75cm) |
| パッケージ 2 幅 | 23.6インチ (60cm) |
| パッケージ2 長さ | 31.5インチ (80cm) |
| パッケージ2 体重 | 175.925lb (アメリカ) (79.798kg) |
