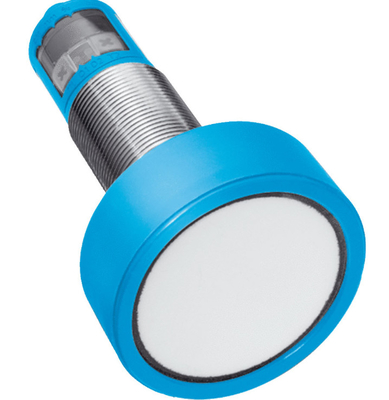

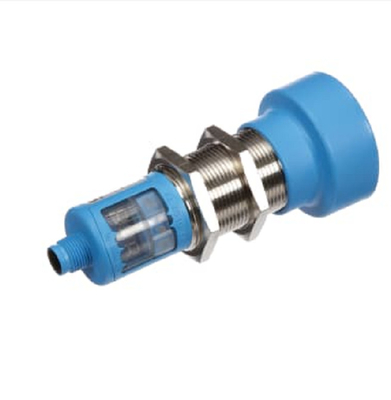

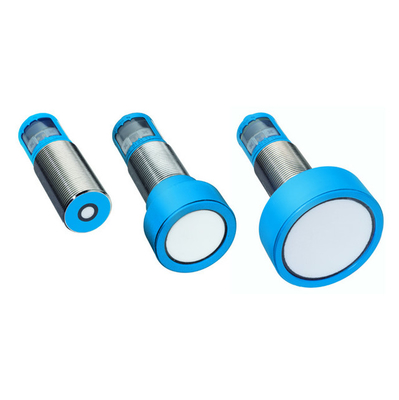

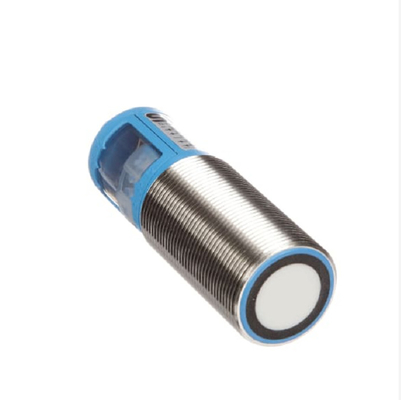

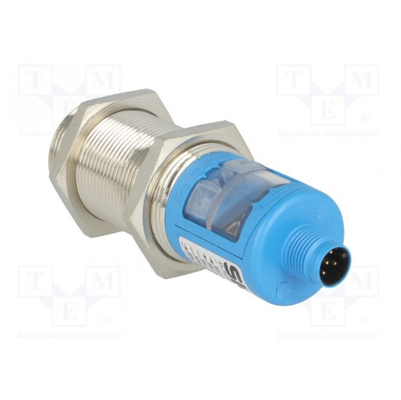

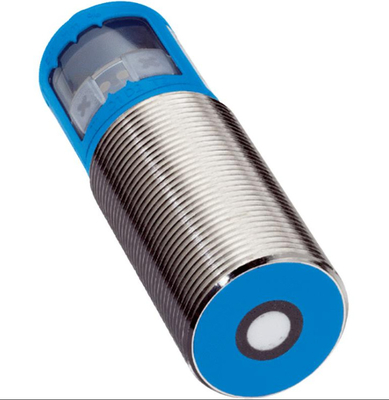

SICK 超音波距離センサー UM30-212113 UM30-215113 UM30-215115 UM30-214114 UM30-214118 UM30-211113

詳細な技術データ メカニクス/エレクトロニクス 電源電圧 Vs DC 9 V... 30 V 1) 2) 電力消費 ≤ 2.4 W 3) 初期化時間 < 300 ms デザイン 円筒形 収納材 金属 (ニッケル付銅), PBT,超音波トランスデューサー:ポリウレタン泡,ガラスエポキシ樹脂) スレッドサイズ M30 x 1.5 接続タイプ 男性コネクタ,M12, 5ピン表示 LEDディスプレイ,2 x LED 重さ 210 g 送信軸 直径 (W x H x D) 47.5 mm x 47.5 mm x 102 mm 保護室の評価 IP65 / IP67 保護クラス III 1) 制限値,逆極性保護 短回路保護ネットワークでの動作:最大 8 A,クラス 2. 2) 15 V...アナログ出力電圧を使用する場合30V. 3) 負荷なし. 安全性に関するパラメータ MTTFD 101年 DCavg 0% 性能 動作範囲,制限範囲 350mm... 3,400mm, 5,000 mm 対象 自然物体 1) 現在の測定値に対して温度補償なしで,温度補償をオフにすることができます: 0.17 % / K4) アナログ出力の後のスムーズ化2 ULTRASONIC DISTANCE SENSORs SICK 製品データシート 2024-06-27 07:49予告なしに変更される UM30-214118 ◎ UM30 ULTRASONIC DISTANCE SENSORS 解析度 ≥0.18mm 繰り返し度 ± 015 % 1) Accuracy ± 1 % 2) 3) Temperature compensation ✔ Response time 180 ms 4) Switching frequency 4 Hz Output time 43 ms Ultrasonic frequency (typical) 120 kHz Detection area (typical) See diagrams Additional function Adjustable operating modes: Switching point (DtO) / Switching window/Background (ObSB) Teach-in of digital output Set levels of digital outputs Invertable digital output Set on delay digital output Teach-in of analog output Scaling of analog outputs Invertable analog output Automatic selection of analog current or voltage output Synchronization of up to 50 sensors Multiplexing: 50センサまでのクロストークなし 調節可能な測定フィルター: Measured value filters/Filter strength/Foreground suppression/Detection area/Sensitivity and sound beam Display (can be deactivated) Reset to factory default 1) In relation to the current measured value温度補償なしで,温度補償をオフにすることができます: 0.17 % / K4) アナログ出力の後のスムーズ化応用に応じて 200%まで応答時間を延長する可能性があります. Interfaces Digital output Number 1 1) Type PNP Maximum output current IA ≤ 200 mA Analog output Number 1 Type Current output / voltage output Function Automatic selection of analog current or voltage output dependent on load Current 4 mA ... 20 mA, ≤ 500 Ω 2) 電圧 0 V... 10 V, ≥ 100,000 Ω 解像度 12 ビット 多機能入力 (MF) 1 x MF ヒステレシス 50 mm 1) PNP: HIGH = VS - (< 2 V) / LOW = 0 V. 2) 4 mA...20 mA と Vs ≤ 20 V 最大. 負荷 ≤ 100 Ω.環境データ 環境温度,動作 ̇25 °C... +70 °C 環境温度,保存 ̇40 °C... +85 °C 2024-06-27 07:49:40 | Product data sheet Subject to change without notice ULTRASONIC DISTANCE SENSORS | SICK 3 A B C D E F H I J K L M N O P Q R S T UM30-214118 | UM30 ULTRASONIC DISTANCE SENSORS Classifications ECLASS 5.0 27270804 ECLASS 5 について1.4 27270804 ECLASS 6.0 27270804 ECLASS 6.2 27270804 ECLASS 7.0 27270804 ECLASS 8.0 27270804 ECLASS 8.1 27270804 ECLASS 9.0 27270804 ECLASS 10.0 27270804 ECLASS 11.0 27270804 ECLASS 12.0 27272806 ETIM 5.0 EC001846 ETIM 6.0 EC001846 ETIM 7.0 EC001846 ETIM 8.0 EC001846 EC001846 UNSPSC 16.0901 41111960 寸法図 (寸法mm (インチ)) UM30-214 3 3 2 102 (4.02) 69 (2.72) 33 (1.30) 19.5 (0.77) Ø 47.5 (1).87) M30 x 1.5 5 (0.20) 5 (0.20) 1 11 (0.43) M12 x 1 1 接続 2 ディスプレイ 3 マウントナッツ,SW 36mm 接続タイプ 1 2 4 3 5 4 ULTRASONIC DISTANCE SENSORS:4904:40 予告なしに変更される UM30-214118 UM30 ULTRASONIC DISTANCE SENSORS 接続図 UM30-21x118 コンネクタ M12,5ピンのL+Q/ ̄Q 1 4 brn blk QA wht 2 3 Mブルーグラ 5 Sync/Multi1 1 同期とマルチプレックスモード接続+通信 調整可能 2 4 4 5 5 T1 D1 D2 T2 2 ディスプレイ 4 コントロール要素 5 状態指標 2024-06-27 07:49製品データシート 予告なしに変更可能 超音波距離センサー SICK 5 A B C D E F H I J K L M N O P Q R S T UM30-214118 UM30超音波距離センサー 検知エリア1600 (63.00) 2,400 (94.49) 2,400 (94.49) 1,600 (63.00) 800 (31.50) 800 (31.50) 0 検知面積 mm (インチ) 3 4 5 2 0 800 (31.50) 2,400 (94.49) 1,600 (63.00) 3,200 (125.98) 4,000 (157.48) 5,600 (220.47) 4,800 (188 年間).98) mm (インチ) での検知領域 1 1 反射特性,サイズ,物体の位置に依存する検知範囲 2 制限範囲 3 動作範囲 4 例物体:ラインナインされたプレート 500 mm x 500 mm
