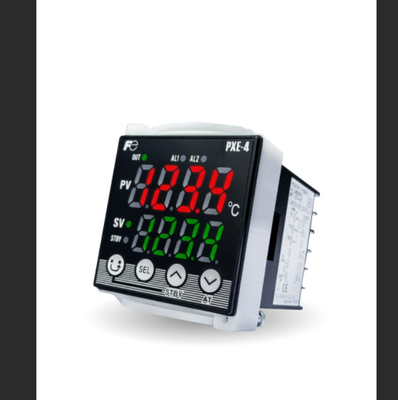

高品質の富士電動 PXF4 温度コントローラ 50ms サンプリング速度 最高価格

グローバル販売部門 計器・センサー計画部 1,富士町,ヒノ市,東京191-8502,日本 http://www.fujielectric.com 電話: +81-42-514-8930 ファックス: +81-42-583-8275 http://www.fujielectric.comフジエレクトリック.com/products/instruments/ 富士モジュール型温度調節器を購入してくれてありがとう. 注文した商品であることを確認したら,指示に従って使用してください.この装置の操作に関する詳細な情報は,別々の使用説明書を参照してください.この機器を使用している人の手届にこの使用説明書をお願いします.仕様とアクセサリーの確認 製品を使用する前に,注文されたタイプに一致していることを確認してください. (モデルコードについては,ページ23を参照してください.) 次のすべてのアクセサリーが付属していることを確認してください.. Temperature Controller 1 unit Instruction Manual 1 copy Mounting bracket 1 pc Waterproof packing 1 pc Related Information Refer to the following reference materials for details about the items described in this manual文書参照番号 データシート EDS11-178 マイクロコントローラ (モデル:PXF) 操作説明書 INP-TN5A2400-E マイクロコントローラ (モデル:PXF) 通信機能マニュアル (MODBUS) INP-TN5A2227-E 最新のマニュアルは,次のURLでダウンロードすることもできます: http://www.fujielectric.com/products/instruments/ Please Read First (Safety Warnings) 使用前にこのセクションを徹底的に読み,上記安全警告を完全に遵守してください.安全警告は"警告"または"注意"に分類されます.指示に従わない場合,安全に危険が起きます. 警告 誤操作は,軽いまたは重篤な人身傷,火災,および/または財産の損害につながる可能性があります.警告 誤った処理は,使用者または財産の損害を引き起こす可能性があります機器が製造者によって指定されていない方法で使用されれば,機器が提供する保護が損なわれる可能性があります.この製品は,開発された温度調節器です., 設計および製造は,一般的な機械に使用されるという前提で,特に,この製品が下記のように最大限の安全性を要求する用途に使用される場合,システム全体と機械の安全性を考慮し,故障防止設計などの手段を採用してください.冗長化計画と定期的な検査の実施・人体保護のための安全装置 ・輸送機器の直接制御 ・航空機 ・宇宙機器 ・原子力機器など直接の人命に関わる用途には使用しないでください警告 本マニュアルの内容は,予告なしに変更されることがあります.しかし,このマニュアルは,正確性のために可能な限り注意を払って遵守されています.フジ電気は,いかなる損害にも責任を負いません.印刷上の誤り,このマニュアルに記載されていない情報,または使用されていない情報による間接的な損害を含む.設置と配線 この装置は以下の条件で使用する環境温度は−10 °C~50 °C 環境湿度は90% RH以下 (凝縮なし) IEC 61010-1による過電圧II級 汚染度2 ファイューズ250VAC,0.1A T (時間遅れ) 100〜240V AC 電源24V DC/24V AC 電源の 400V DC/400V AC, 1A T (時間遅れ) 電力供給 使用環境 室内使用 アクセス可能な安全超低電圧 (SELV) 回路が信号入力端末に接続される場合SSRドライブ出力端末SELV回路とこれらの端末の間の基本的な隔熱を提供することを確認します (例えば,基本隔熱またはより高い隔熱度を有するトランスフォーマーを使用する)基本的な隔熱装置は,少なくとも1.5mmのクリアランスと少なくとも3.0mmのスリップを要求します.そのような隔熱装置が提供されていない場合,UL61010とEN61010の安全性準拠が無効になる可能性があります.24V DC/AC電源モデルについて装置がSELV回路に接続されている場合,SELV回路と電源入力端末の間には基本的な隔離装置が設置されなければならない.そうでなければ,電源入力端末は,電気ショックを防ぐために,超低電圧 (ELV) 回路に接続しなければならない.電気ショックと火災の拡散を防ぐために,下記のように仕様されている電流転送を使用します.1) 超電圧 II 級 2) 汚染度 2 3) 必要な隔熱レベル補給的な隔熱4) 最大電圧線を中性 300Vac rms または 300Vdc 安全基準について 安全基準の要件を満たすために以下の指示に従ってください. この指示に従わない場合,安全基準に違反します. (この製品は安全装備ではありません.).................................................................................................操作説明書に記載されている●アクセス可能な安全超低電圧 (SELV) 回路が信号入力端末,SSRドライブ出力端末に接続される場合,電流出力端末または通信端末 (RS485)SELV回路とこれらの端末の間には,基本的な隔熱が確保されていることを確認する (例えば,基本的な隔熱またはより高い程度の隔熱を有するトランスフォーマーを使用する).基本隔離は,少なくとも1のクリアランスを必要とします..5 mm と少なくとも3.0 mm の滑り幅.そのような隔離が提供されない場合,UL61010 と EN61010 の安全性準拠が無効になる可能性があります.● 電気 ショック と 火 の 拡散 を 防ぐ ため,この 装置 の すべて は 囲い に 設置 さ れ て い なけれ ば なり ませ ん● 温度上昇等を防ぐために,適切な外部の保護回路を設置してください.電源を消し,保護手袋や安全眼鏡を着用してください.● 接続する各入力に対応する適切なパラメータ入力信号を設定します.電流入力と電圧入力を混同しないように注意してください.● この装置は,測定カテゴリIIに該当する回路の測定に使用しないでください.● 30 VRMS 以上または 60 V DC 以上の電圧が適用される信号の測定のためにこの装置を使用しないでください.● 電源 を 充電 し て いる 間,誰かが 端末 に 接触 する 危険 が ある 場合端末カバーを外す前に,すべての電源をオフにする............................................................................................................................ ↓ この装置の隔熱クラスは以下のとおりであることを注意してください. インストールする前に,機器の隔熱クラスが使用要件を満たしていることを確認してください. 内部回路 プロセス値入力 リモート SV入力 CT入力 コントロール出力 1 (SSRドライブ,流動制御出力 2 (SSRドライブ,電流,電圧) 制御出力 1 (SSRドライブ,電流,電圧) 制御出力 2 (SSRドライブ,電流,電圧) voltage) Digital input 1 to 3 Communication (RS-485) Power supply (100 to 240V AC) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Control output 1 (relay contact) or Motorized valve OPEN output Control output 2 (relay contact) or Motorized valve CLOSE output Alarm output 1 (relay contact) Alarm output 1 to 3 Alarm output 2 (relay contact) (relay contact) Basic insulation (1500 V AC) Functional insulation (500 V AC) No insulation (1) (2) (1) (2) Internal circuit Process value input Remote SV input CT input Digital input 1 to 5 Communication (RS-485) Power supply (24V DC/24V AC) (1): 9番目のコードが"J" AL 1 と 2 のとき: 独立した共通 (2): 9番目のコードが"J" AL 1 から 3 以外のとき:● 電源供給装置内に電源スイッチや断路器を設置する必要があります.● 電源スイッチや断路器は,操作者が簡単に到達できる場所に適切に設置されるべきです. ● この製品用の電源スイッチや断路器は,この商品に指定されるべきです.● 電気 の 配線 は 資格 を 持っ た 人 たち だけ で,地方 や 国家 の 基準 に 従っ て 施さ れる べき です● 電源の配線については,600V以上のビニール絶縁線を用いるようで. ● 機器の損傷や故障を防ぐために,電源の定位電圧を供給してください.● 衝撃 や 機器 の 故障 を 防止 する● 電源 を 入れる 前 に,衝撃 や 火事 を 防止 する ため に 隙間 が 確保 さ れ て いる こと を 確認 し て ください.● 機械 が オン に ある 時,端末 に 触ら ない● この機器を分解,改装,変更,修理する事は決してしないでください.そうすることで異常な動作,ショック,火事が発生します. ● 障害が発生した場合,製造者に連絡して商品を返品してください.● 出力リレーは,その部品が寿命が限られているものです.出力リレーの接触が寿命の終わりに来たとき,それはオン状態またはオフ状態のままかもしれません.安全のために,外側で保護回路を使用してください.● この 機器 の 工場 の デフォルト 設定 は 次 の よう です.. 設定を必要に応じて変更して,あなたのアプリケーションを満たすために機器. 不適切な設定が過熱または予期せぬ損傷を引き起こす可能性があることを注意してください.
