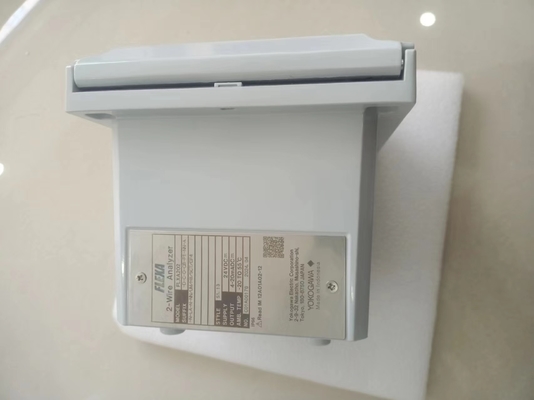

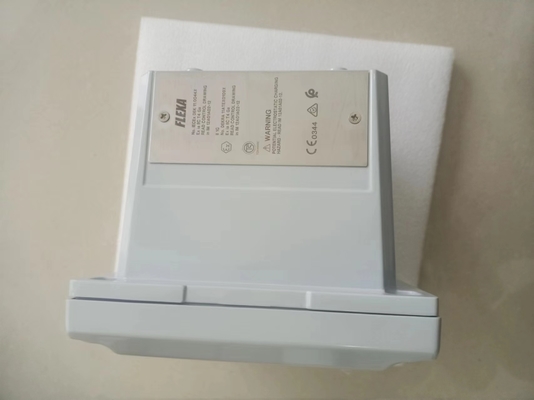

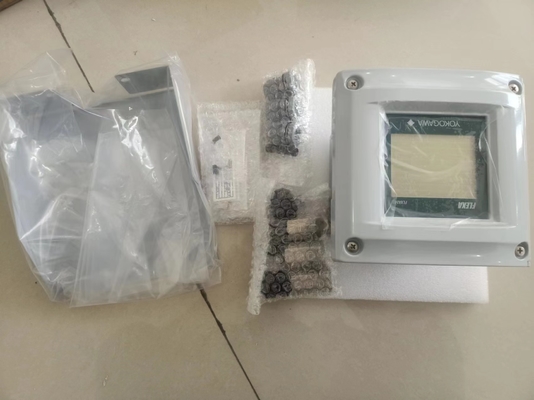

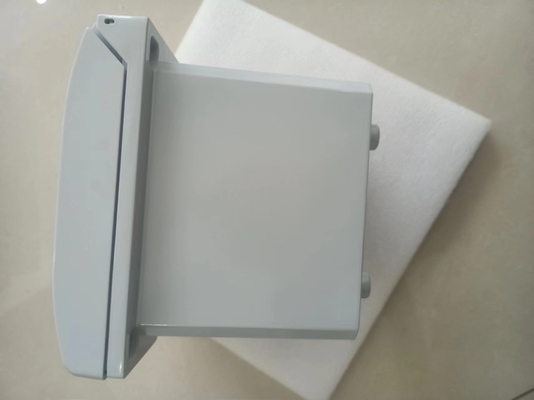

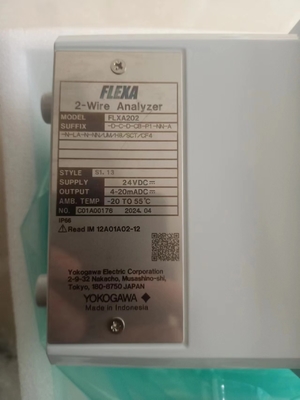

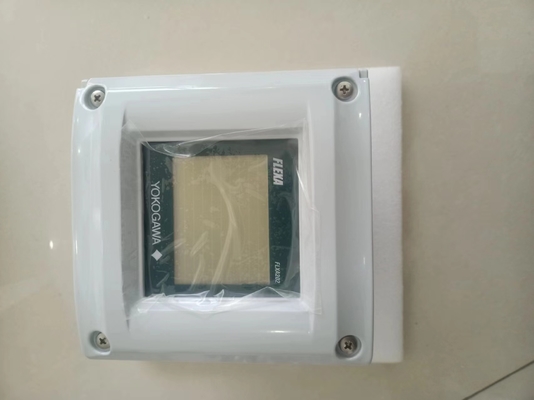

オリジナルのYOKOGAWA FLXA202 ダブルチャネルトランスミッター FLXA202-D-B-D-AB-P1-NN-A-N-LA-N-NN/CD4

一般 モデル FLXA®202 2-Wire Analyzer は,FLEXA® シリーズの一モデルで,単一のセンサーまたは二重センサーで測定できます.モジュール式設計の分析器は4種類の測定を提供します pH/ORP (酸化減少潜在力)接触導電性 (SC),誘導導電性 (ISC) または溶解酸素 (DO) について,それぞれのセンサーモジュールと同じタイプの2つのセンサー入力の組み合わせ pH/ORPと pH/ORP (アナログセンサーのみ)SC と SC と DO と DO 〜は2つのセンサーモジュールで利用可能である.ダブルセンサー測定は追加の機能を提供し,計算データ機能と冗長システムを提供します.2つの測定パラメータから計算されたデータの多様性は,各測定に選択可能である.2つのセンサー入力から2つの測定パラメータに構築された冗長システムで,メイン出力パラメータは,メインセンサーの故障状態の場合,自動的に2番目のセンサー出力に切り替わります.伝統的なアナログpH/ORPセンサーに加えて,解析器FLXA202は,横川のデジタルセンサー,FU20F/FU24F/SC25FデジタルpH/ORP SENCOM®センサーに接続できます.FLXA202 人間機械インターフェース (HMI) で2本のワイヤー型分析機FLXA202は,タッチスクリーン操作が簡単で,12の言語でシンプルなメニュー構造を提供します.表示メニュー,実行メニュー,設定メニューは選択した言語で表示されます.分析機FLXA202は,自動的にインストールされたセンサーモジュールを認識し,正しい構成のために必要なメニューを準備します, 双センサー測定のためにさえ. 即時の測定のために,FLXA202は迅速なセットアップ機能を提供します. 分析器が電源化されると,迅速なセットアップ画面が表示されます. 数回のセットアップのみ,基本センサーの設定と出力で 測定が開始されますFLXA202は,温度補償機能と校正機能で測定の最も正確な提供センサー診断とセンサーの健康状態の指示は測定を信頼性のあるものにします.イベント日記と診断データは,保守のための有用な情報源です.幅広い産業環境のために特徴 • 4種類の測定; pH/ORP,SC,ISC と DO 2 線型分析器で二重センサー測定;pH/ORPとpH/ORP,SCとSC and DO and DO • Calculated data from dual sensor measurement • Redundant system on dual sensor measurement • Connection of FU20F / FU24F / SC25F Digital pH/ ORP SENCOM Sensor • Easy touch screen operation on 2-wire type analyzer • Simple HMI menu structure in 12 languages • Quick setup menu for immediate measurement • Indication of sensor wellness • Enclosure – aluminum alloy cast. GS 12A01A03-01EN ©著作権 2015年7月2日版 2016年2月02日 2 すべての権利は保護されています. 著作権 © 2015,横川電気株式会社 GS 12A01A03-01EN n 一般仕様 1. Basic ■ Measurement Object/Sensor Type • pH/Oxidation-reduction Potential (pH/ORP) (analog sensor) • Conductivity (SC) • Inductive Conductivity (ISC) • Dissolved Oxygen (DO) • pH/Oxidation-reduction Potential (pH/ORP) (digital sensor) Note: 利用可能な測定対象は,分析器に設置されたセンサーモジュールに依存します. ■ Analyzer Structure Module structure ● Composition of Analyzer One (1) Housing assembly One (1) or two (2) Sensor modules ● Combination of Sensor Module when two modules are installed Combinations of two same sensor modules are available; pH/ORP と pH/ORP (アナログセンサー) SC と SC DO と DO 2.測定 2-1.アナログセンサーによるpH/酸化減少ポテンシャル (pH/ORP) ■入力仕様 二重高インピーダンスの入力 (≥1012 Ω) ■入力範囲pH温度:Pt1000: -30〜140 oC Pt100: -30〜140 oC 6.8k: -30〜140 oC PTC10k: -30〜140 oC NTC 8k55:-10〜120 oC 3k バルコ■出力PH範囲:min. span 1 pH max. span 20 pH ORP:min. span 100 mV max. span 3000 mV rH:min. span 2 rH max. span 100 rH 温度:min. span 25 oC max.■ 性能 (精度) (仕様は模擬入力で表される)) pH 線形性: ±0.01 pH 繰り返し性: ±0.01 pH 正確性: ±0.01 pH ORP 線形性: ±1 mV 繰り返し性: ±1 mV 正確性: ±1 mV Pt1000,6.8k,PTC10k,NTC 8k55,3k Balco,PTC500 線形性: ±0.3 oC 繰り返す可能性: ±0.1 oC 精度: ±0.3 oC Pt100 線性: ±0.4 oC 繰り返す可能性: ±0.1 oC 精度: ±0.4 oC 2-2.導電性 (SC) ■ 入力仕様 平方波刺激による2つまたは4つの電極測定■ 入力範囲伝導性:min.: 0 μS/cmmax.: 200 mSx (セル常数) (範囲以上2000 mS/cm) 抵抗性:min.: 0.005 kΩ / (セル常数) 最大: 1000 MΩ x cm 温度: Pt1000: -20〜250 oC Pt100: -20〜200 oC Ni100: -20〜200 oC NTC 8k55: -10〜120 oC Pb36(JIS NTC 6k):-20〜120 oC ■出力範囲の伝導性: 最低0.01 μS/cm 最大2000 mS/cm (最大90%ゼロ抑制) 抵抗性: 最低0.001 kΩ x cm 最大1000 MΩ x cm (最大90%ゼロ抑制) 温度: 最低25 oC 最大■ 性能 (精度) (仕様は模擬入力で表される)) 伝導性 2 μS x K cm-1 から 200 mS x K cm-1 精度: ±0.5%F.S. 1 μS x K cm-1 から 2 μS x K cm-1 精度: ±1%F.S.抵抗性 0.005kΩ / K cm-1 から 0.5MΩ / K cm-1 精度: ±0.5%F.S. 0.5MΩ/Kcm-1から1MΩ/Kcm-1までの精度: ±1%F.S Pt1000,Pb36,Ni100での温度 精度:Pt100,NTC 8k55での精度: ±0.3 oC 温度補償 NaCl 表: ±1 % マトリックス: ±3 % ステップ応答:7 秒で 90% (< 2 十年) 注: "F.S".は分析器出力の最大設定値. "K"はセル常数.
