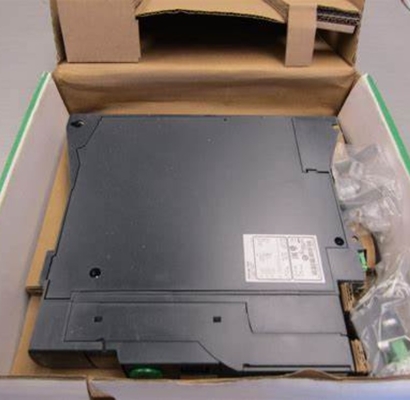

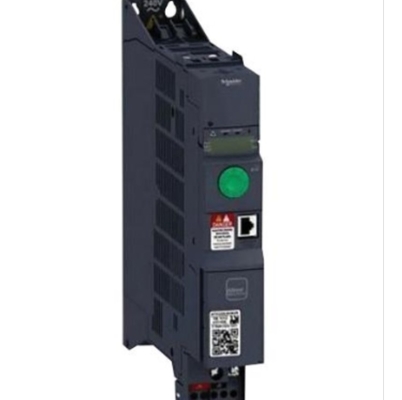

シュナイダー変速駆動,アルティバルマシンATV320,0.75kW,380から500V,3相本
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Schneider |
| 証明 | CE |
| モデル番号 | ATV320U07N4B |
| 最小注文数量 | 1 |
| 価格 | USD$130 |
| パッケージの詳細 | カートン |
| 受渡し時間 | ストック |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 製品範囲 | Altivar機械ATV320 | 変異体 | 標準的な版 |
|---|---|---|---|
| ドライブのフォーマット | 本 | モードの取付け | キャビネットのマウント |
| ハイライト | 3相シュナイダー変速駆動0.75kW シュナイダー変速駆動,0.75kW Schneider variable speed drive |
||
製品の説明
| 製品範囲 | アルティバーマシン ATV320 |
|---|---|
| 製品またはコンポーネントの種類 | 可変速ドライブ |
| 製品固有のアプリケーション | 複雑な機械 |
| 変異体 | 標準バージョン |
| ドライブのフォーマット | 本 |
| マウントモード | キャビネットマウント |
| 通信ポートプロトコル | Modbusシリアル 開けられる |
| オプションカード | 通信モジュール、CANopen 通信モジュール、EtherCAT 通信モジュール、Profibus DP V1 通信モジュール、PROFINET 通信モジュール、イーサネットパワーリンク 通信モジュール、EtherNet/IP 通信モジュール、DeviceNet |
| [米国]定格供給電圧 | 380...500 V - 15...10 % |
| 公称出力電流 | 2.3A |
| モーター出力 kW | 0.75kW ヘビーデューティー |
| EMCフィルター | クラスC2 EMCフィルター内蔵 |
| IP保護レベル | IP20 |
| 離散入力番号 | 7 |
|---|---|
| 離散入力タイプ | STO 安全トルクオフ、24 V DC1.5 kOhm DI1...DI6 ロジック入力、24 V DC 30 V) DI5 はパルス入力としてプログラム可能 0…30 kHz、24 V DC 30 V) |
| 離散入力ロジック | 肯定的論理（出典） 負論理（シンク） |
| 離散出力数 | 3 |
| ディスクリート出力タイプ | オープンコレクター DQ+ 0…1 kHz 30 V DC 100 mA オープンコレクター DQ- 0…1 kHz 30 V DC 100 mA |
| アナログ入力番号 | 3 |
| アナログ入力タイプ | AI1 電圧 0...10 V DC 30 kOhm 10 ビット AI2 バイポーラ差動電圧 +/- 10 V DC 30 kOhm 10 ビット AI3 電流 0...20 mA (または 4-20 mA、x-20 mA、20-x mA または構成による他のパターン) 250 オーム 10 ビット |
| アナログ出力数 | 1 |
| アナログ出力タイプ | ソフトウェア設定可能な電流 AQ1 0...20 mA 800 オーム 10 ビット ソフトウェア設定可能な電圧 AQ1 0...10 V DC 470 オーム 10 ビット |
| リレー出力タイプ | 設定可能なリレーロジック R1A 1 NO 100000 サイクル 設定可能なリレーロジック R1B 1 NC 100000 サイクル 設定可能なリレーロジック R1C 設定可能なリレーロジック R2A 1 NO 100000 サイクル 設定可能なリレーロジック R2C |
| 最大スイッチング電流 | リレー出力 R1A、R1B、R1C 抵抗、cos phi = 1 3 A 250 V AC リレー出力 R1A、R1B、R1C 抵抗、cos phi = 1 3 A 30 V DC リレー出力 R1A、R1B、R1C、R2A、R2C 誘導性、cos phi = 0.4 7 ms 2 A 250 V AC リレー出力 R1A、R1B、R1C、R2A、R2C 誘導性、cos phi = 0.4 7 ms 2 A 30 V DC リレー出力 R2A、R2C 抵抗、cos phi = 1 5 A 250 V AC リレー出力 R2A、R2C 抵抗、cos phi = 1 5 A 30 V DC |
| 最小スイッチング電流 | リレー出力 R1A、R1B、R1C、R2A、R2C 5 mA 24 V DC |
| アクセス方法 | スレーブ CANopen |
| 4象限動作が可能 | 真実 |
| 非同期モーター制御プロファイル | 電圧/周波数比、5点 センサなしのフラックスベクトル制御、標準 電圧/周波数比 - 省エネ、二次 U/f センサー不要のフラックスベクトル制御 - 省エネ 電圧/周波数比、2点 |
| 同期モータ制御プロファイル | センサーなしのベクトル制御 |
| 過渡的過トルク | 公称モータトルクの170～200% |
| 最大出力周波数 | 0.599 kHz |
| 加速と減速のランプ | 線形 あなた ス 顧客 ランプスイッチング 加速/減速ランプ適応 DCインジェクションによる加減速自動停止 |
| モータースリップ補正 | 負荷に関係なく自動 調整可能 0...300 % 電圧/周波数比（2点または5点）では利用できません |
| スイッチング周波数 | 2...16 kHz 調整可能 4...16 kHz（ディレーティング係数付き） |
| 公称スイッチング周波数 | 4kHz |
| 停止するまでブレーキをかける | DC注入による |
| ブレーキチョッパー内蔵 | 真実 |
| ライン電流 | 3.6 A 380 V ヘビーデューティー) 2.7 A 500 V ヘビーデューティー) |
| 相あたりの最大入力電流 | 3.6A |
| 最大出力電圧 | 500V |
| 皮相電力 | 2.3 kVA 500 V ヘビーデューティー) |
| ネットワーク周波数 | 50-60Hz |
| 相対対称ネットワーク周波数許容度 | 5% |
| 将来ライン Isc | 5kA |
| 高過負荷時のベース負荷電流 | 3.0A |
| 消費電力（W） | ファン 31 W 380 V 4 kHz |
| 安全機能「安全制限速度（SLS）」付き | 真実 |
| 安全機能付き 安全ブレーキマネジメント（SBC/SBT） | 間違い |
| 安全機能安全運転停止（SOS）付き | 間違い |
| 安全機能セーフポジション（SP）付き | 間違い |
| 安全機能付き 安全なプログラマブルロジック | 間違い |
| 安全機能付き安全速度モニター（SSM） | 間違い |
| 安全機能セーフストップ1（SS1）搭載 | 真実 |
| sft fct セーフストップ 2 (SS2) 付き | 間違い |
| 安全機能付き 安全トルクオフ（STO） | 真実 |
| 安全機能「安全制限位置（SLP）」付き | 間違い |
| 安全機能Safe Direction（SDI）付き | 間違い |
| 保護タイプ | 入力位相がドライブを中断する 出力相とアースドライブ間の過電流 過熱保護ドライブ モータ相間の短絡ドライブ 熱保護ドライブ |
| 幅 | 1.8インチ（45.0 mm） |
| 身長 | 12.8インチ（325.0 mm） |
| 深さ | 9.6インチ（245.0 mm） |
| 正味重量 | 5.5ポンド（米国）（2.5kg） |
| 操作位置 | 垂直 +/- 10 度 |
|---|---|
| 製品認証 | CE ATEX ノム ゴスト EACC RCM ケンブリッジ |
| マーキング | CE ATEX UL CSAA の EACC RCM |
| 標準 | IEC61800-5-1 規格 |
| 電磁両立性 | 静電気放電耐性試験レベル3 IEC 61000-4-2 放射無線周波数電磁界耐性試験レベル3 IEC 61000-4-3 電気的高速過渡/バースト耐性試験レベル4 IEC 61000-4-4 1.2/50 µs - 8/20 µs サージ耐性試験レベル 3 IEC 61000-4-5 伝導無線周波耐性試験レベル3 IEC 61000-4-6 電圧低下および停電耐性試験 IEC 61000-4-11 |
| 環境クラス（運転中） | IEC 60721-3-3 準拠クラス 3C3 IEC 60721-3-3準拠クラス3S2 |
| 衝撃衝撃時の最大加速度（運転時） | 11 msで150 m/s² |
| 振動応力下における最大加速度（運転中） | 13...200 Hzで10 m/s² |
| 振動負荷時の最大たわみ（運転中） | 2...13 Hzで1.5 mm |
| 許容相対湿度（動作中） | EN 60721-3準拠クラス3K5 |
| 冷却空気量 | 2483.3 ガロン/時(米国) (9.4 m3/時) |
| 過電圧カテゴリ | Ⅲ |
| 規制ループ | 調整可能なPIDレギュレータ |
| 速度精度 | 公称スリップの+/- 10 % 0.2 TnからTn |
| 汚染度 | 2 |
| 大気輸送時の周囲温度 | -13.0000000000…158.00000000000 °F (-25…70 °C) |
| 動作時の周囲温度 | 14.0000000000…122.00000000000 °F (-10…50 °C) ディレーティングなし 122.00000000000…140.00000000000 °F (50…60 °C) ディレーティング係数付き |
| 保管時の周囲温度 | -13.0000000000…158.00000000000 °F (-25…70 °C) |
| カテゴリー | US1CP4B22152 |
|---|---|
| 割引スケジュール | CP4B |
| GTIN | 3606480966408 |
| 返品性 | はい |
| 原産国 | ID |
| パッケージの単位タイプ 1 | PCE |
|---|---|
| パッケージ内のユニット数 1 | 1 |
| パッケージ1の高さ | 3.346インチ（8.500 cm） |
| パッケージ 1 幅 | 10.827 インチ (27.500 cm) |
| パッケージ1長さ | 12.795インチ（32.500 cm） |
| パッケージ1重量 | 5.172 ポンド (米国) (2.346 kg) |
| パッケージ2のユニットタイプ | P06 |
| パッケージ内のユニット数 2 | 24 |
| パッケージ2 高さ | 29.528 インチ (75.000 cm) |
| パッケージ2幅 | 23.622 インチ (60.000 cm) |
| パッケージ2の長さ | 31.496 インチ (80.000 cm) |
| パッケージ2重量 | 146.175 ポンド (66.304 kg) |
