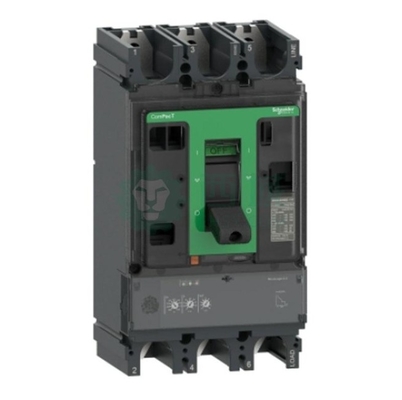

シュネルダー C63N32D630 断路器 コンパクト NSX630N 415VAC で 50kA マイクロロジック 2.3 トリップユニット 630A 3ポール 3d
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Schnerder |
| 証明 | CE |
| モデル番号 | C63N32D630 |
| 最小注文数量 | 1 |
| 価格 | USD$400 |
| パッケージの詳細 | カートン |
| 受渡し時間 | ストック |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 範囲 | 新しい世代のComPacT | 製品名 | コンパクト NSX新世代 |
|---|---|---|---|
| 装置短い名前 | NSX630N | 棒の記述 | 3P |
| 保護された柱の説明 | 3D | ||
| ハイライト | 3D断路器 コンパクト NSX630N,50kA 断路器 ComPacT NSX630N,マイクロロジック 2.3 断路器 ComPacT NSX630N |
||
製品の説明
| 範囲 | 新しい世代のComPacT |
|---|---|
| 製品名 | コンパクト NSX新世代 |
| 装置の短名 | NSX630N |
| 製品または部品の種類 | 断路器 |
| 装置の適用 | 配布 |
| ポール説明 | 3P |
| 保護された柱の説明 | 3D |
| 定数電流 [イン] | 40 °C で 630 A |
| [Ue] 定数稼働電圧 | 690 V AC 50/60 Hz |
| ネットワークタイプ | AC |
| ネットワーク周波数 | 50/60 Hz |
| 隔離に適性 | はい EN/IEC 60947-2 に準拠する |
| 使用カテゴリー | カテゴリーA |
| [ICU] 最小断路能力 | 85 kA Icu 220/240 V AC 50/60 Hz で IEC 60947-2 に準拠する IEC 60947-2 に準拠する 380/415 V AC 50/60 Hz で 50 kA Icu IEC 60947-2 に準拠する440 V AC 50/60 Hz で 42 kA Icu IEC 60947-2 に準拠する 50/60 Hz の 500 V AC で 30 kA Icu IEC 60947-2 に準拠する 525 V AC 50/60 Hz で 22 kA Icu IEC 60947-2 に準拠する 660/690 V AC 50/60 Hz で 10 kA Icu UL 508 に準拠する 480 V AC 50/60 Hz で 50 kA |
| 性能レベル | N 50 kA 415 V AC |
| 旅行ユニットの名前 | マイクロロジック23 |
| トリップユニット技術 | 電子 |
| トリップユニットの保護機能 | LSoI |
| 制御型 | 切り替える |
| 断路装置の設置モード | 固定 |
| [Ui] 定数隔熱電圧 | 800 V AC 50/60 Hz |
|---|---|
| [Uimp] 定位インパルス 抵抗電圧 | 8kV |
| [Ics] レーティング・ショート・サーキット断断能力 | 85 kA 220/240 V AC 50/60 Hz で IEC 60947-2 に適合する IEC 60947-2 に準拠する 380/415 V AC 50/60 Hz で 50 kA IEC 60947-2 に準拠する440 V AC 50/60 Hz で 42 kA IEC 60947-2 に準拠する 50/60 Hz の 500 V AC で 30 kA IEC 60947-2 に準拠する 525 V AC 50/60 Hz で 11 kA IEC 60947-2 に準拠する 660/690 V AC 50/60 Hz で 10 kA |
| 機械的な耐久性 | 15000サイクル |
| 電気耐久性 | 8000回 440 V In/2 で 4000回 440 V で 690 V イン/2 で 6000 回 690 V で 2000 サイクル |
| ポール1つあたりの電力の分散 | 39.69W |
| マウントサポート | バックプレート |
| 設置位置 | 縦横 裏側を平らにする |
| 上部接続 | 前面 |
| ダウンサイド接続 | 前面 |
| 接続ピッチ | 45mm |
| 保護タイプ | L: 過負荷防止 (長時間) つまり: 固定遅延による短時間短回路保護 I: 即座短路防止用 |
| 旅行単位格付け | 40 °C で 630 A |
| 長時間ピックアップ調整型 Ir (熱保護) | 調節可能な9の設定 |
| [Ir]長時間保護のピックアップ調整範囲 | 250...630A |
| 長時間保護遅延調整型 tr | 固定 |
| [tr]長時間保護遅延調整範囲 | 400 s 1.5 x Ir で 6 x Ir で 16 秒 11秒で7.2 x Ir |
| 熱メモリ | 20分前と後 |
| 短時間保護のピックアップ調整タイプ Isd | 調節可能な9の設定 |
| [Isd] 短時間保護のピックアップ調整範囲 | 1.5...10 x イー |
| 短時間保護遅延調整型 tsd | 固定 |
| 瞬時保護のピックアップ調整タイプII | 固定 |
| [Ii] 瞬時保護ピックアップ調整範囲 | 6900A |
| 地面漏れ防止 | 持っていない |
| ゾーン選択型インターロック ZSI | 持っていない |
| 電気補助装置のスロット数 | 6 スロット |
| 地元信号 | 動作準備を表示する点滅するLED (緑色) LED 105 % Ir (赤) 過負荷の場合 LED 90 % Ir (オレンジ色) オーバーロード |
| 幅 (W) | 140mm |
| 高さ (H) | 255mm |
| 深さ (D) | 110 mm |
| 純重量 | 6.2kg |
| 基準 | EN/IEC 60947 |
|---|---|
| 製品認証 | CCC 東南アフリカ 海兵隊 |
| 超電圧カテゴリー | クラスII |
| 電気ショック保護クラス | クラスII |
| 汚染度 | IEC 60664-1 に適合する |
| IP 保護度 | IEC 60529 に準拠するIP40 |
| IK 保護度 | IEC 62262 に準拠する IK07 |
| 動作のための環境空気の温度 | -25〜70 °C |
| 貯蔵用の環境気温 | -50〜85 °C |
| 相対湿度 | 0~95% |
| 操縦高度 | 0...2000m 低評価なし 2000m...5000m 減額付き |
| ユニット パッケージの種類 1 | PCE |
|---|---|
| パッケージ1の単位数 | 1 |
| パッケージ 1 高さ | 15.0cm |
| パッケージ 1 幅 | 16.0cm |
| パッケージ 1 長さ | 29.5cm |
| パッケージ1 体重 | 5.732kg |
| ユニット パッケージの種類 2 | S04 |
| パッケージ2の単位数 | 2 |
| パッケージ 2 高さ | 30.0cm |
| パッケージ 2 幅 | 40.0cm |
| パッケージ2 長さ | 60.0cm |
| パッケージ2 体重 | 12.318kg |
