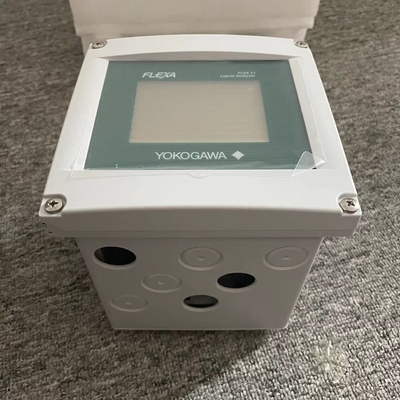

ヨコガワ FLEXAシリーズ解析機 FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-N-NN 2本のワイヤーシステム解析機

FLXA202/FLXA21は耐候性があり,内外両方で設置できます.計器とセンサの間には長いケーブルが走らないように,センサーにできるだけ近く設置する.pH センサを使用する場合,センサケーブルを含むケーブルの長さは 20 メートル (65.6 フィート),BA10 拡張ボックスと WF10 ケーブルを使用する場合,60 メートル (197 フィート) を超えてはならない.導電感センサーのケーブル走行距離は60mを超えない溶けた酸素の場合,センサーケーブルの長さは30メートル (100フィート) を超えてはならない.SENCOM pH/ORPの場合,センサーケーブルの長さは20メートル (65.6フィート) を超えてはならない.環境温度と湿度が計器仕様の範囲内にある設置場所を選択する (第2章参照). 装置が屋外に設置され,直接日光にさらされている場合,日陰帽を使用する必要があります. 環境操作温度: -20〜 +55 oC 保存温度: -30〜 +70 oC 湿度:40°C の 10~90% RH (不凝縮) 次の条件を満たす設置場所を選択する. • Mechanical vibrations and shocks are negligible • No relay switch and power switch are installed close to the converter • There is space for cable connection beneath the cable glands • Not exposed to direct sunlight or severe weather conditions • Maintenance is possible • No corrosive atmosphere • Water Protection: IP66,NEMAType 4X (アメリカ),Type 4X ((カナダ)

接地端末の接続方法は,FLXA202とFLXA21では異なります. ユーザーの安全と干渉から機器を保護するために,変換器のホイスは常にクラスDの接地装置に接続されなければならない (接地抵抗が100オム以下である)FLXA202ホイジングをアースする 変換ホイジングの外側の端末を使用する (図2.9A). リング端末を使用する. 変換器を配送器に接続する際に,変換器の端末ブロックの端末に二核の遮断ケーブルのシールドを接続する配送器内の接地装置にシールドを接続しないでください. FLXA21ホイスを接地します.3 の外径 のケーブル を使用.4〜7mm.ケーブルが非常に薄いため,袖をケーブル腺の標準キャップの中に入れ,ケーブルを通過させます.袖はケーブル腺 (図2.6) で供給されます.コンバータをディストリビューターに接続するときに変換器の端末ブロックの端末に,二核の遮断ケーブルのシールドを接続します.
