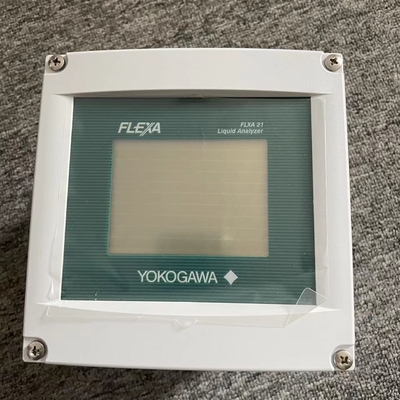

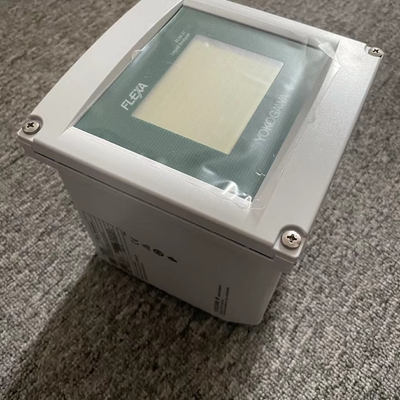

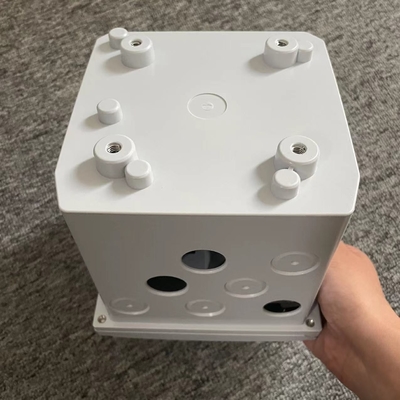

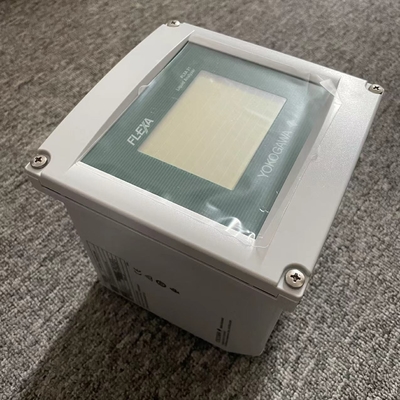

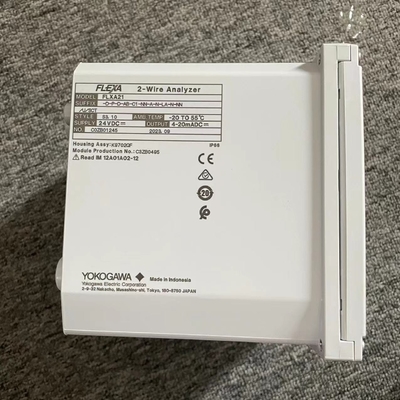

元の横川 FLEXAシリーズ分析機 FLXA21-D-P-D-AB-C1-NN-A-N-LA-N-NN 低価格

ホームディスプレイ (2つのセンサーが接続されている場合) 6.35 タグ:PH 24.9 4mA PH1 20mA °C 24 mV pH タグ:PH 25.0 °C 19 mV pH 10.38 A B C F K H E D G J 図1.8 ホームディスプレイの例 ホームディスプレイは2つのセンサーが接続され,モニターディスプレイが無効になったときに起動時に表示されます. (ただ1つのセンサーが接続されている場合,ホームディスプレイは利用できません) A:測定値: プライマリ値 (大文字/ユーザ選択可能) B,C:測定値:二次および三次値 (小文字) D: 主要値の単位 E: タグ番号 (ユーザープログラム可能) F: センサー番号 G: センサーの健康状態指標 (さらに ■ より良い状態を示す) H:停止/洗浄指示 (停止/洗浄作業中にのみ表示される) J: アナログ出力表示とパラメーター (例: PH1...PH=パラメーター,1=センサー番号) K: 障害/警告表示 (障害/警告状態のみで点滅表示) 4mA Diff-pH 20mA pH 0.03 C 6.35 24.9 °C 24 mV タグ:PH pH 計算データ 4mA PH1 20mA pH 10.38 R(1) 25.0 °C 19 mV pH 10.38 タグ:PH リデンダントシステム 図1.9 計算データと冗長なシステムのホームディスプレイの例 n ズームディスプレイ 次の 20 12 4 mA 15.00 HOLD FAIL WASH 次の図1.10 拡大ディスプレイの例 メインディスプレイの拡大ボタンを押したときに拡大ディスプレイが表示されます.Zoom ディスプレイは,出力状態の読みやすいグラフィック表示を示します通信がPH201G配送機に設定されている場合,次を押すと接触状態が表示されます.次を押すと再び機器の状態情報が表示されます. <1.導入と概要> 1-9 IM 12A01A02-01E 9版: 2018年3月23日 (日) トレンド表示 12.00 8.40 5.60 2.50 12:00 12:20 12:40 9.10pH 最低最大平均電流プロセス値 時間タグ:測定値 (pH) このディスプレイの最大値 このディスプレイの最小値 PH pH1 A D B G E C F 図1.11 トレンド表示の例 トレンド表示 トレンド表示は,ズームディスプレイのトレンドボタンを押したときに表示されます.A:X軸;時間軸 (15分から14日までのユーザープログラム可能) B:Y軸; 測定値軸 (ユーザープログラム可能) C: タグ番号 D: 単位Eで現在の測定値: 傾向 (表示更新時間の最大値,最小値,平均値) F:アイコン (現在の測定値)画面更新まで最大値と最小値) G: 障害/警告表示 (障害/警告状態の間だけ点滅表示)
