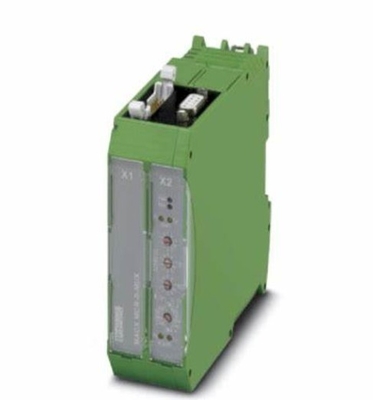

NS 35/7.5 または NS 32 フェニックス連絡 2865599 センサー HART マルチプレクサー プロトコルタイプ HART

フェニックスコンタクト - MACX アナログシリーズ信号コンディショニング&信号変換機 MACX アナログ信号コンディショナーは,包括的な爆発防護と機能安全を必要とするアプリケーションでは優れた安全性を提供します.干渉のないアナログとデジタル信号処理すべてのゾーンおよび材料グループに対する爆発防護に加えて,MACX アナログは,SIL IEC/EN 61508およびPL EN ISO 13849に従って機能的安全性を提供します.利点:

• 低自熱による安全な電気隔離と長い使用寿命の高い信号品質
• 単チャンネルと2チャンネル標準機能の全体幅がわずか12.5mmで,かなりのスペース節約
• 柔軟な電源:グループエラーメッセージまたは最大230VAC/DCの広範囲入力を持つモジュール式24V電源ブリッジ
• コード付き,プラグイン可能な端末ブロックと,オプションのスクリューまたはプッシュ・イン接続のサービスフレンドリーな接続技術
• システムケーブル用のコンパクトで頑丈なターミネーションキャリヤーによる高速信号接続

• 商品番号	2865599
  パッケージユニット	1pc
  最低注文量	1pc
  販売鍵	C402
  製品キー	CK11ZZ
  カタログページ	ページ172 (C-5-2019)
  GTIN	4046356153898
  パーツ重量 (包装を含む)	206.4g
  パーツ重量 (包装を除く)	206.4g
  税関番号	85176200
  産地	DE

• 主要な商業データ

  命令キー	2865599
  パッケージユニット	1pc
  カタログページ	ページ166 (C-5-2017)
  GTIN	4046356153898
  片分の重量 (包装を除く)	211.400g
  税関番号	85176200
  産地	DE (ドイツ)

  サイズ

  幅	35.2mm
  高さ	99mm
  深さ	114.5mm

  環境条件

  環境温度 (動作)	-20 °Cから60 °C
  環境温度 (貯蔵/輸送)	-40 °Cから80 °C
  最大許容される相対湿度 (動作)	≤95% (冷凝しない)

  フィールドデバイスインターフェース (HART)

  チャンネル	16 か 32 番目,スイッチで調節可能
  接続方法	平面リボンケーブル,14pos (含む)
  シグナル	HART FSK
  HART 仕様	HARTフィールド通信プロトコル Rev.6.0 (Rev.4.0までのダウン互換性) FSK物理層仕様 (Rev.8.1)
  データ送信ディスプレイ	2つの黄色い"Tx"と"Rx"の"HART"LED
  表示エラー	赤色"ERR"LED (HARTバスにエラーが発生した場合に点滅する)

  RS-485インターフェース

  接続方法	D-SUB-9 女性接続器
  シグナル	RS-485
  データフロー制御/プロトコル	OPC HART サーバー,PDM,PRM,FDT/DTMと互換性がある
  バスセグメント1台あたりHART マルチプレクサー数	最大31
  アドレス設定	0... ほら127; 前部に回転スイッチを使用
  データ率	9600 / 19200 / 38400 / 57600 [bps];前側の回転スイッチを介して
  トランスミッション長さ	≤ 1200m
  ディスプレイ	2つの黄色い"Tx"と"Rx"の"RS-485"LED

  一般データ

  供給電圧	24V DC
  供給電圧範囲	18V 31.2V
  典型的な電流消費量	55 mA
  定数電力の消費量	1.35W
  動作電圧表示	緑色"PWR"LED
  低電圧監視	はい (故障装置/出力状態がない)
  HART信号/RS-485の電磁隔離	350V AC
  HART信号の相互のガルバン隔離	100V DC (容量)
  HART信号/供給の電磁隔離	350V AC
  RS-485/供給の電磁隔離	350V AC
  エラー監視	プロセッサのエラー: "PWR"LEDが点滅する; HART通信のエラー: "ERR"LEDが点滅する
  適合性	CE対応
