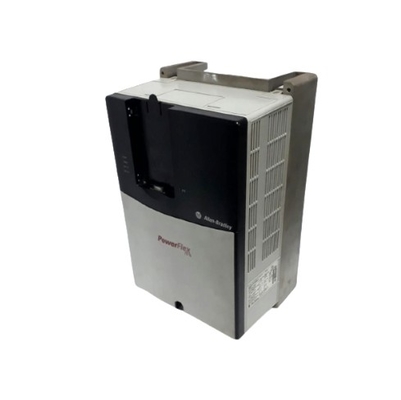

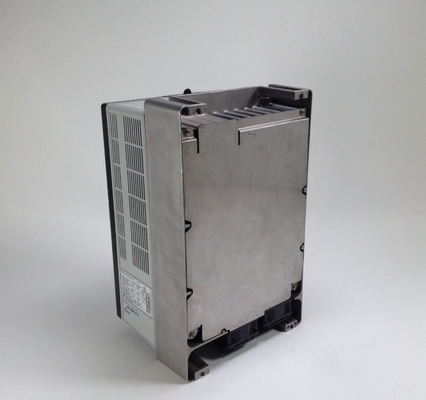

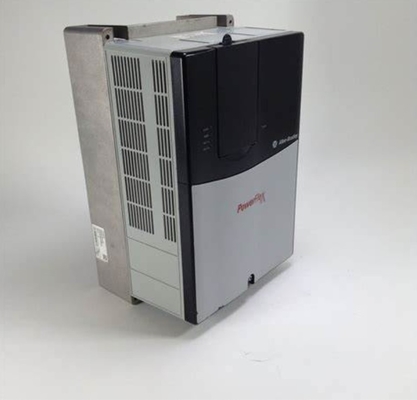

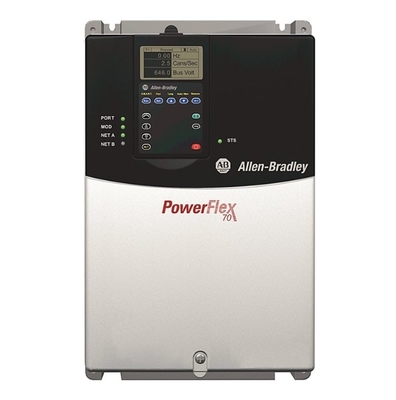

アレン・ブラッドリー 20AC030A0AYNANC0 パワーフレックス70 ACドライブ 400 V AC 3 段階 30 A 15 KW 普通 11 KW
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Allen-Bradley |
| 証明 | CE |
| モデル番号 | 20AC030A0AYNANC0 |
| 最小注文数量 | 1 |
| 価格 | USD$1863 |
| パッケージの詳細 | カートン |
| 受渡し時間 | ストック |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 保護度 (IP) | IP20 | アナログ出力の数 | 1 |
|---|---|---|---|
| 主電源電圧 | 400V | 統合された断裂抵抗 | はい |
| ハイライト | 3相 パワーFlex70 ACドライブ,11 kW パワーフレックス70 ACドライブ,400V AC パワーフレックス70 ACドライブ |
||
製品の説明
テクニカル仕様
メカニカル
| 保護度 (IP) | IP20 |
|---|---|
| ショック | 15 Gピーク 11 ms (±1.0 ms) の間 |
| 振動 | 0.152mm (0.006インチ) 移動,ピークは1G |
電気
| アナログ出力の数 | 1 |
|---|---|
| メイン電圧 | 400V |
| 統合された断裂抵抗 | 違う |
| 内部動的ブレーキ抵抗 | 62 オーム |
| ブレーキ IGBT | ブレーキ IGBT 設置 |
| バスの低電圧出力切断 | 305V DC @ 380/400V |
| バスの低電圧故障レベル | 300V DC @ 380/400V |
| 内部通信モジュール | 通信モジュールがない |
| AC 入力低電圧回路 | 233V AC @ 380/400V |
| バスの電圧,ノム | 540V DC @ 380/400V |
| バスの過電圧 | 810V DC @ 380/400V |
| 断路器の電流量最大 | 120A @ 400V AC 3相 |
| モーター回路保護装置の電流量 | 50A @ 400V AC,3相 |
| 定数出力電流,連続 | 30A @ 400V AC,3相 |
| 定数出力電流 1分 | 33A @ 400V AC 3相 |
| 定数出力電流,3秒 | 45A @ 400V AC,3相 |
| ロジック制御のドライブスルー | 0.5秒 最低 2秒典型 |
| ブレーキ抵抗 | 駆動装置のないブレーキ抵抗器 |
| 入力電流の定数 | 30.3A @ 400V AC 3相 |
| ドキュメント | 手帳 |
| キャリア周波数 | 標準制御: 2, 3, 4, 5, 6, 7, 8, 9, 10 kHz ベクトル制御: 2, 4, 8, 12 kHz 4 kHz をベースとしたドライブ評価 |
| エンコーダの四角形 | 90° ±27° |
| AC 入力超電圧 トリップ | 475V AC @ 380/400V |
| 入力電力の評価 | 21kVA @ 400V AC,3相 |
| 2つの要素の時間遅延ファイューズの電流評価 | 40...60A @ 400V AC 3相 |
| 時遅れのないシューズ電流の定数 | 40...120A @ 400V AC 3相 |
| 散熱器のサーミストール | マイクロプロセッサのオーバーテンプ・トリップによって監視される |
| ドライブとモーターのパワー比,最大 | 推奨される比率は 2:1 以上でない |
| 停止モード | ランプ,海岸,DCブレーキ,高速ブレーキ,ランプ・トゥ・ホール,S曲線を含む複数のプログラム可能な停止モード |
| 周波数精度 | デジタル入力:設定された出力周波数の ±0.01%以内 |
| 加速/減速 | 2つの独立してプログラム可能な加速と減速時間 0〜3600秒から0.1秒ずつプログラムできます |
| デジタル入力数 | 6 |
| デジタル出力数 | 2 |
| アナログ入力数 | 2 |
| 内部のワット損失 | 42.9 W @ 400V,正規用15 Hp |
| モーターの電圧,ノム | 460V @ 380...480Vの電源指定, 480Vの名目電圧 |
| DeviceNet のサポート プロトコル | そうだ |
| 人間インターフェースモデル | プレートには何もない |
| 産業用地域での使用は許可されています. | そうだ |
| 外部のワット損失 | 432.9 W @ 400V,正規用15 Hp |
| 総ワット損失 | 475.8W @ 400V,正規用15HP |
| EtherNet/IP のサポート プロトコル | そうだ |
| ライン電圧,ノム | 480V @ 380...480V レーティング, 460V のモーター名義電圧 |
| メイン周波数 | 50 Hz |
| 出力周波数範囲 | 標準制御: 0~400 Hz,強化制御: 0~500 Hz |
| 内部EMCフィルタリング | 第2の環境フィルター (ECEMC指令 (89/336/EEC) による) |
| フィードバックオプション | フィードバックなし |
| ドライブフルパワー範囲 | 460...528V @ 380...480V レーティング, 460V のモーター名値電圧 |
| ドライブ操作範囲 | 342...528V @ 380...480V レーティング, 460V のモーター名値電圧 |
| トルク調節 | フィードバックなし +/-10%,フィードバック+/-5% |
| 収納室の種類 | パネルマウント-IP20/NEMAタイプ1 |
| 定位出力電流 | 30アンパール 15kW 正常用 11kW重用 フレームD |
| 冷却扇風機操作 | フレーム B,D,E: ファンが動いているとき,電源が供給され,動作状態 |
| 制御オプション | 24V I/O で強化された制御 |
| ドライブオーバー電流ドライブ | ソフトウェア電流制限: 20~160% |
| 効率性 | 97定数アンプで0.5%,名目電圧で |
| エンコーダー供給 | 5V/12V設定可能 ±5% |
| 速度制御の速度調節 | フィードバックなし (ベクトル制御モード): 120:1の速度範囲, 120:1の動作範囲, 30 rad/sec の帯域幅でベース速度の 0.1% |
| 電流制限能力 | プロアクティブ電流制限 20からプログラム可能... 160%の定数出力電流,独立プログラム可能 比例的および統合的加益 |
| 選択可能なモーター制御 | センサーなしベクトル 完全調節 標準 V/Hz 完全カスタム機能とベクトル制御 |
| 周波数制御の速度調節 | スリップ補償 (ホルツ回調Volt): 40:1の速度範囲,40:1の動作範囲,10rad/secの帯域幅でベース速度の0.5% |
| 入力段階 | 3相入力ではすべてのドライブに完全な電流を供給します.単相操作では電流の50%を供給します. |
| 制御方法 | プログラム可能なキャリア周波数を持つシナリオコードPWM. 評価はすべてのドライブに適用されます. |
| HWインターフェイス RS-232 の数 | 2 |
| HWインターフェイス RS-485 の数 | 2 |
| HW インターフェイス USB の数 | 2 |
| 段階出力の数 | 3 |
| 入力フェーズ数 | 3 |
| 相対対称の電圧容量 | 10 % |
| 制御要素付き | そうだ |
| TCP/IP のサポート プロトコル | そうだ |
| PROFIBUS のサポート プロトコル | そうだ |
| CAN のサポート プロトコル | そうだ |
| Modbus のサポート プロトコル | そうだ |
| 家庭用および商業用領域での使用は許可されています. | そうだ |
| モーターの過負荷保護 | NEC第430条によるモーター過負荷保護とNEC第430条第126条A項 (2) によるモーター過熱保護 |
| 入力周波数許容量 | 47 Hz |
| エンコーダの作業サイクル | 50% ±10% |
| 電圧容量 | -10% |
| 動力因数 (すべての駆動) | 0.98 速度範囲全体で |
| 短回路 制限 最大 | 200000アンペア対称 |
| 出力電圧範囲 | 0から電源の電圧 |
| エコーダタイプ | 増殖式,二重チャンネル |
| パワードライブスルー | 全負荷で15ミリ秒 |
| ショートサーキット | ドライブ出力で相対相 |
| 地面の断層 | 駆動出力時の相対地 |
| ドライブとモーターのパワー比,min | 推奨する比率は1:2未満 |
| コントロールロジックノイズ・インシューメンティ | 1500Vピークまでのシャワー・アーチ・トランジエント |
| ライントランジエント | IEEE C62.41-1991 単位で最大6000ボルトのピーク |
| 短回路電流の定数,最大 | 指定されたシューズ/断路器の容量に対応する最大短回路電流 |
| 断続的な過負荷 | 110%の過負荷能力 1分まで,150%の過負荷能力 3秒まで |
建設
| 高さ 約 | IP66,NEMA/ULタイプ 4X/12 室内使用: 350 mm |
|---|---|
| 深さ 約 | IP66,NEMA/ULタイプ 4X/12 室内使用: 210.7 mm |
| 幅 約 | IP66,NEMA/ULタイプ 4X/12 室内使用: 219.9 mm |
| 体重,約 | IP66,NEMA/ULタイプ 4X/12 室内使用:9.13 kg |
環境問題
| 高さ | 最長1000m (3300フィート) の低評価なし |
|---|---|
| 保護度 (NEMA) | 1 |
| 周囲の気温,最大 | IP20,NEMA/ULタイプ1: 0...50 °C (32...122 °F) 値下げなし |
| 大気 | 周囲の空気中に揮発性または腐食性のあるガス,蒸気または塵が含まれている場所にドライブを設置してはならない.腐食性のある空気にさらされない場所にドライブを保管する |
| 保存温度 | -40 °C |
| 相対湿度 | 5...95% 凝縮しない |
| EN 61800-5-1 による汚染度 1 | 干燥した非導電性汚染のみが発生し,影響はありません |
| EN 61800-5-1 による汚染度4 | 汚染は,導電性のある塵,雨,雪などの原因で,持続的な導電性を生み出します |
| EN 61800-5-1 による汚染度3 | 導電性汚染が発生し,干燥性のない導電性汚染が発生し,凝縮により導電性になります |
| EN 61800-5-1 による汚染度2 | 通常は非導電性汚染のみが発生します. 時には,ドライブが動作していないときに凝縮によって引き起こされる一時的な導電性が期待されます. |
| 周囲環境汚染程度 | すべての室内は,汚染レベル1と2で許容される.汚染レベル3と4では,IP54を満たすまたはそれ以上の室内が,NEMA/ULタイプ12が必要です. |
