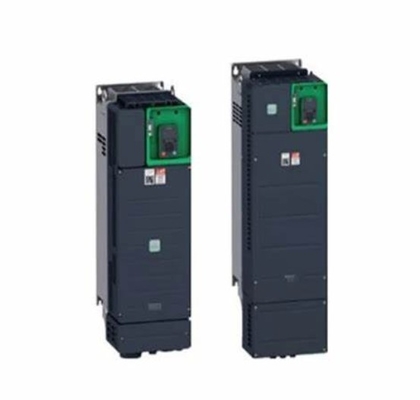

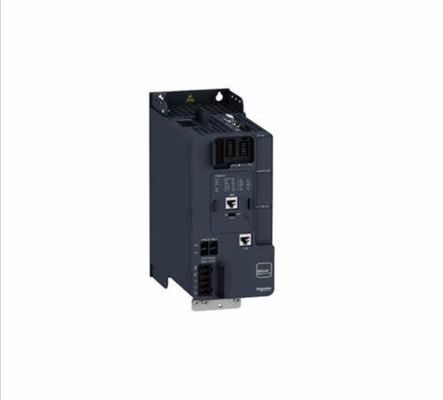

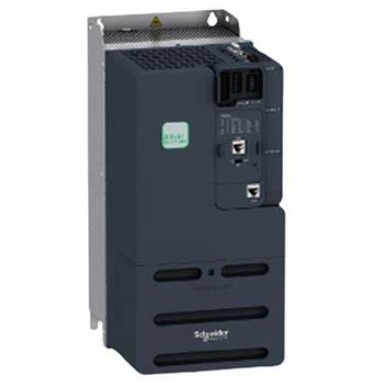

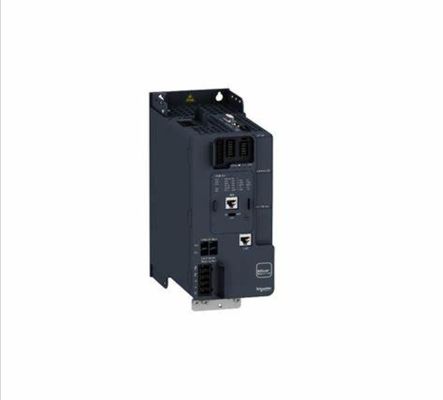

シュナイダー ATV340U55N4 変速駆動 アルティバルマシン ATV340 5.5kW 重量 400V 3相

  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
  • Schneider ATV340U55N4 Variable Speed Drive Altivar Machine ATV340 5.5kW Heavy Duty 400V 3 Phases
起源の場所 中国
ブランド名 Schneider
証明 CE
モデル番号 ATV340U55N4
最小注文数量 1
価格 USD$440
パッケージの詳細 カートン
受渡し時間 3-4weeks
支払条件 L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム

試供品およびクーポンのための私に連絡しなさい。

whatsapp:0086 18588475571

WeChat: 0086 18588475571

Skype: sales10@aixton.com

心配があれば、私達は24時間のオンライン・ヘルプを提供する。

x
商品の詳細
製品範囲 アルティバルマシン ATV340 プロダクトか構成のタイプ 変速駆動
製品特有の用途 機械 変異体 標準的な版
ハイライト

シュナイダー ATV340U55N4 変速駆動

,

400V変速駆動

,

3相変速駆動
メッセージ
製品の説明

仕様

メイン
製品範囲 アルティバルマシン ATV340
製品または部品の種類 変速駆動
製品特有の用途 機械
バリアント 標準版
マウントモード キャビネットのマウント
通信港のプロトコル Modbus シリアル
オプションカード 通信モジュール,プロフィバス DP V1
通信モジュール,PROFINET
通信モジュール DeviceNet
通信モジュール CANopen
EtherCAT通信モジュール
段階 3 段階
供給頻度 50...60 Hz +/- 5 %
[Us] 定位電源電圧 380...480V - 15...10%
定数出力電流 12.7 A
モーターの電源 kW 7.5 kW 常用
5.5kW 重用車
最大馬力 10 hp 正常用
7馬力 重用車
EMCフィルター C3 クラスEMCフィルター
IP 保護度 IP20
補完
ディスクレート入力番号 5
ディスクリーート入力タイプ PTI パルス入力としてプログラム可能 0~30kHz,24V DC 30V)
DI1...DI5 安全トルクオフ 24 V DC 30 V) 3.5 kOhm
プログラム可能
前もって設定された速度数 16 設定された速さ
離散出力番号 2.0
離散出力タイプ プログラム可能な出力DQ1,DQ2 30V DC 100mA
アナログ入力番号 1
アナログ入力型 AI1 ソフトウェアで設定できる電流 0...20 mA 250 オーム 12 ビット
AI1 ソフトウェアで設定できる温度探査機または水位センサー
AI1 ソフトウェアで設定できる電圧 0...10 V DC 31.5 kOhm 12ビット
AI2 ソフトウェアで設定できる電圧 - 10...10 V DC 31.5 kOhm 12ビット
アナログ出力番号 1
アナログ出力タイプ ソフトウェアで設定できる電圧 AQ1 0...10 V DC 470 Ohm 10 ビット
ソフトウェアで設定できる電流 AQ1 10...20 mA 500 オーム 10 ビット
リレー出力番号 2
出力電圧 <=電源電圧
リレー出力タイプ リレー出力R1A
リレー出力 R1C 100000サイクル
リレー出力R2A
リレー出力 R2C 100000サイクル
最大切換電流 リレー出力 R1C抵抗, cos phi = 1 3 A 250 V AC
リレー出力 R1C抵抗, cos phi = 1 3 A 30 V DC
リレー出力R1Cインダクティブ,コスフィ=0.4 7 ms 2 A 250 V AC
リレー出力R1Cインダクティブ,コスフィ=0.4 7 ms 2 A 30 V DC
リレー出力 R2C抵抗, cos phi = 1 5 A 250 V AC
リレー出力 R2C抵抗, cos phi = 1 5 A 30 V DC
リレー出力はR2Cインダクティブで cos phi = 0.4 7 ms 2 A 250 V AC
リレー出力R2C誘導,コスフィ=0.4 7 ms 2 A 30 V DC
最小切換電流 リレー出力 R1B 5 mA 24 V DC
リレー出力 R2C 5 mA 24 V DC
物理インターフェース 2ワイヤー RS 485
コネクタタイプ 1 RJ45
アクセス方法 スレーブ Modbus RTU
送電率 4.8kbit/s
9.6kbit/s
19.2kbit/s
38.4kbit/s
トランスミッションフレーム RTU
住所数 1...247
データ形式 8ビット,設定可能な奇数,偶数または偶数なし
偏振の種類 阻害がない
4つの四半期操作が可能 そうだ
アシンクロンモーター制御プロファイル 変速トルク標準
オプティマイズドトルクモード
常時トルク標準
同期モーター制御プロファイル 永久磁石モーター
抵抗エンジン
汚染度 2 IEC 61800-5-1
最大出力周波数 0.599kHz
加速・減速のランプ 0から分離して直線調節可能01...9999 s
S,U またはカスタマイズ
モータースリップ補償 調節可能
負荷に関係なく自動
抑制できる
永久磁石モーター法では利用できません
スイッチング周波数 2...16kHz調節可能
7...16kHz 減速因数で
定数切換周波数 4kHz
ブレーキを停止する 直流注入によって
ブレーキ・ホッパー そうだ
ライン電流 15.3 380Vの正規電荷)
12.2 480Vの正規電源)
20.0 A 380 V 重用用)
16.0 480Vの重力)
ライン電流 20 A 380 V 無線ストローク重用)
16 A 480 V 無線窒息重用)
15.3 外部線窒息の正規用電源で 380V)
12.2 外部線窒息の正規用電源で480V)
11.6 外部電線ストロークによる重用電源で380V)
9.4 外部線窒息式重用用で480V)
各段階の最大入力電流 20.0 A
最大出力電圧 480V
表面的な力 12.1kVA 480V 標準電圧)
13.3kVA 480V 重量用)
最大短流量 18.2 60秒間の正規用量)
19. 1 60 秒重用)
22.3 A 2 s 通常の負荷)
22.9 A2s 重用)
電気接続 スクロールターミナル 4...6mm2 DCバス
スクロールターミナル02... ほら2.5mm2制御
スクロールターミナル15...6mm2 ラインサイド
スクロールターミナル15...6mm2モーター
将来のライン Isc 22 kA
高過負荷時の基本負荷電流 12.7 A
低過負荷時の基本負荷電流 16.5A
電力消耗量 (W) 自然コンベクション 134 W 380 V 4 kHz 重量)
強制コンベクション 134 W 380 V 4 kHz 重荷)
自然コンベクション 164 W 380 V 4 kHz 正常用)
強制コンベクション 164 W 380 V 4 kHz 正常用)
電気接続 DCバスのスクリューターミナル 4...6mm2 AWG 12...AWG 10
コントロールスクリュー端 02... ほら2.5mm2 AWG 24...AWG 12
ラインサイドスクリューターミナル15...6mm2 AWG 14...AWG 10
モータースクリュー端末15...6mm2 AWG 14...AWG 10
安全機能付き 安全制限速度 (SLS) そうだ
安全機能付き 安全ブレーキ管理 (SBC/SBT) そうだ
安全機能付き 安全運転停止 (SOS) 偽り
安全機能付き 安全位置 (SP) 偽り
安全機能で 安全プログラム可能な論理 偽り
安全機能を持つ安全速度モニター (SSM) 偽り
安全機能付き セーフストップ1 (SS1) そうだ
Sft fct セーフストップ2 (SS2) 偽り
安全機能付き 切断された安全トルク (STO) そうだ
安全機能付き 安全制限位置 (SLP) 偽り
安全機能付き 安全方向 (SDI) 偽り
保護タイプ 熱保護モーター
安全なモーターオフトルク
モーター・フェーズ・損失モーター
熱保護装置
運転停止時の安全トルク
過熱駆動
超電流駆動
モーターフェーズとアースドライブとの間の出力過剰電流
モーター相駆動間の出力過剰電流
モーターフェーズとアースドライブとの間のショートサーキット
モーター相間短回路
モーター・フェーズ・損失ドライブ
DC バス 超電圧駆動
電力供給ラインの超電圧駆動
電源ラインの低電圧駆動
インプット供給損失ドライブ
制限速度を超えたドライブ
制御回路ドライブに障害
幅 4.33インチ (110.0mm)
高さ 10.63イン (270.0mm)
深さ 9.21イン (234.0mm)
純重量 6.39lb (アメリカ) (2.9kg)
連続出力電流 16.5 4kHzの正規用
12.7 4kHzの重用機
環境
操縦高度 <= 9842.52フィート (3000m) 流れの降低が1000m以上
操作位置 垂直 +/- 10度
製品認証 UL
CSA
TÜV
東南アフリカ
CTick について
標識 CE
基準 IEC 61800-3
IEC 61800-5-1
IEC 60721-3
IEC 61508
IEC 13849-1
UL 618000-5-1
UL 508C
組み立てスタイル 暖房用
電磁互換性 静電放電抵抗性試験レベル3 IEC 61000-4-2
放射線電磁場耐性試験レベル3 IEC 61000-4-3
電気的な快速臨時/爆発抵抗性試験レベル4 IEC 61000-4-4
1.2/50 μs - 8/20 μs 突発抵抗性試験レベル3 IEC 61000-4-5
IEC 61000-4-6 レベル3の無線周波数抵抗性試験を実施
環境クラス (運転中に) IEC 60721-3-3 に基づくクラス3C3
IEC 60721-3-3 に基づく 3S3 クラス
衝撃による最大加速 (運転中に) 70 m/s2 22 ms で
振動ストレスの下での最大加速 (動作中に) 5 m/s2 9...200 Hz で
振動負荷下での最大傾き (動作中に) 12...9 Hz で 0,5 mm
許容される相対湿度 (動作中に) EN 60721-3 による 3K5 クラス
冷却空気の容量 20077.44 ギャル/h (米国) (76.0 m3/h)
冷却の種類 強制コンベクション
超電圧カテゴリー 第3クラス
制御ループ 調節可能なPIDレギュレーター
騒音レベル 46.6 dB
汚染度 2
周囲の空気輸送温度 -40〜158°F (−40〜70°C)
動作のための環境空気の温度 5...122 °F (−15...50 °C) 垂直位置を降低することなく)
122~140°F (50~60°C) 減量因子垂直位置)
貯蔵のための環境気温 -40〜158°F (−40〜70°C)
孤立 電源と制御端末の間
注文と送料の詳細
カテゴリー US1CP4B22182
割引スケジュール CP4B
GTIN 3606480966927
返還可能性 違う
産地 アメリカ
梱包単位
ユニット パッケージの種類 1 PCE
パッケージ1の単位数 1
パッケージ 1 高さ 5.12インチ (13,000cm)
パッケージ 1 幅 14.57インチ (37,000cm)
パッケージ 1 長さ 12.40インチ (31.500cm)
パッケージ 1 体重 8.20ポンド (アメリカ) (3.720kg)
ユニット パッケージの種類 2 P06
パッケージ2の単位数 10
パッケージ 2 高さ 29.53インチ (75,000cm)
パッケージ 2 幅 23.62インチ (60.000cm)
パッケージ2 長さ 31.50インチ (80,000cm)
パッケージ2 体重 110.67ポンド (アメリカ) (50.200kg)
