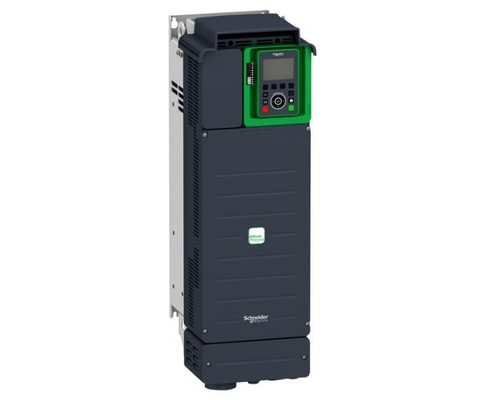

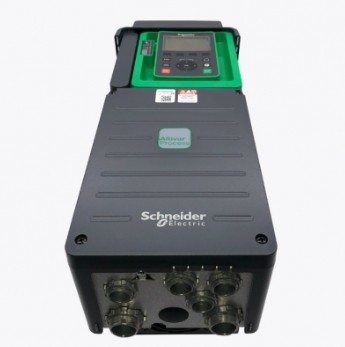

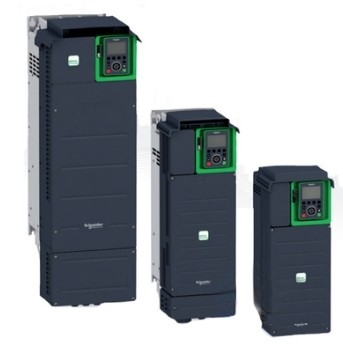

シュナイダー変速駆動ATV630, 30kW/40HP, 380-480V,IP21/ULタイプ1 ATV630D30N4
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | Schneider |
| 証明 | CE |
| モデル番号 | ATV630D30N4 |
| 最小注文数量 | 1 |
| 価格 | USD$950 |
| パッケージの詳細 | カートン |
| 受渡し時間 | ストック |
| 支払条件 | L/C,D/A,D/P,T/T,ウェスタンユニオン,マネーグラム |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 装置短い名前 | ATV630 | 変異体 | 標準的な版 |
|---|---|---|---|
| 将来ラインIsc | 50 ka | ディスクレート入力ロジック | 16 設定された速さ |
| ハイライト | 40HP シュナイダー 変速ドライブ,IP21 シュナイダー 変速駆動,380V~480V シュナイダー変速駆動 |
||
製品の説明
この Altivar Process ATV600 可変速ドライブは、3 相同期および非同期パワー モーターに電力を供給できます。標準で 3 つの内蔵 RJ45 通信ポート、1 つのイーサネット ポート、2 つのシリアル ポートを備えています。AC380V～480Vの定格電源電圧で動作します。このドライブは、革新的な「ストップ アンド ゴー」動作により、スタンバイ時に追加コストなしで最大 30% のエネルギー節約を実現します。軽度の過負荷 (最大 120%) が必要なアプリケーション向けに、最大 30kW / 40hp の出力定格を持つモーターに適しています。重大な過負荷 (最大 150%) を必要とするアプリケーション向けに、最大 22kW / 30hp の出力定格を持つモーターに適しています。重さは28kg、寸法は幅226mm、高さ673mm、奥行き271mmです。この推進力は流体管理処理とエネルギー節約に焦点を当てており、水と廃水、鉱業、鉱物と金属、石油とガス、食品と飲料の用途に広範な柔軟性を提供します。Altivar Process ATV600 ドライブでは、ドライブの定格に応じて、アクセサリ (ファン キット、グラフィック ディスプレイ ターミナル) およびオプション (I/O 拡張モジュール、通信モジュール、EMC 入力フィルタ) を使用できます。壁に垂直位置 (+/- 10 °) で取り付けられるように設計されています。この新しいドライブ概念は、エネルギー管理、資産管理、さらにはプロセスの全体的なパフォーマンスをサポートすることにより、装置効率と総所有コストの観点からプロセスとユーティリティの主要なニーズを満たします。
| 製品範囲 | アルティバープロセス ATV600 |
|---|---|
| 製品またはコンポーネントのタイプ | 可変速ドライブ |
| 製品固有のアプリケーション | プロセスとユーティリティ |
| デバイスの短縮名 | ATV630 |
| 変異体 | 標準バージョン |
| 製品の目的地 | 非同期モーター 同期モーター |
| EMCフィルター | EN/IEC 61800-3カテゴリーC2に準拠した50mを内蔵 EN/IEC 61800-3カテゴリーC3に準拠した150mを内蔵 |
| IP保護レベル | IEC 61800-5-1に準拠したIP21 IEC 60529に準拠したIP21 |
| [米国] 定格電源電圧 | 380...480V |
| 保護の程度 | UL 508Cに準拠したULタイプ1 |
| 冷却の種類 | 強制対流 |
| 供給頻度 | 50...60Hz - 5...5% |
| [米国]定格供給電圧 | 380...480V - 15...10% |
| モーター出力kW | 30kW（通常使用時） 22kW（高耐久） |
| モーター出力馬力 | 40馬力の通常運転 30馬力のヘビーデューティ |
| 線電流 | 380 Vで53.3 A（通常使用） 480 Vで45.9 A（通常使用） 380 V で 40.5 A (ヘビーデューティ) 480 V で 35.8 A (ヘビーデューティ) |
| 将来ライン Isc | 50kA |
| 皮相電力 | 480 V で 38.2 kVA (通常使用時) 480 V で 29.8 kVA (ヘビーデューティ) |
| 連続出力電流 | 通常デューティの場合、4 kHz で 61.5 A 耐久性の高い場合は 4 kHz で 46.3 A |
| 非同期モーター制御プロファイル | 可変トルク標準品 最適化トルクモード 定トルク標準 |
| 同期モーター制御プロファイル | 永久磁石モーター 同期リラクタンスモーター |
| スピードドライブ出力周波数 | 0.1～500Hz |
| 公称スイッチング周波数 | 4kHz |
| スイッチング周波数 | 2...12kHz調整可能 4...12 kHz (ディレーティング係数あり) |
| 安全機能 | STO (安全トルクオフ) SIL 3 |
| ディスクリート入力ロジック | 16 のプリセット速度 |
| 通信ポートプロトコル | イーサネット Modbus TCP Modbusシリアル |
| オプションカード | スロット A: 通信モジュール、Profibus DP V1 スロット A: 通信モジュール、PROFINET スロット A: 通信モジュール、DeviceNet スロット A: 通信モジュール、Modbus TCP/EtherNet/IP スロット A: 通信モジュール、CANopen デイジーチェーン RJ45 スロット A: 通信モジュール、CANopen SUB-D 9 スロットA: 通信モジュール、CANopenネジ端子 スロットA/スロットB: デジタルおよびアナログI/O拡張モジュール スロットA/スロットB：出力リレー拡張モジュール スロット A: 通信モジュール、イーサネット IP/Modbus TCP/MD-Link 通信モジュール、BACnet MS/TP 通信モジュール、イーサネットパワーリンク |
| マウントモード | ウォールマウント |
|---|---|
| 最大過渡電流 | 67.7 A (通常使用時) 60 秒間 60 秒間で 69.5 A (ヘビーデューティ) |
| ネットワークフェーズ数 | 3段階 |
| ディスクリート出力番号 | 0 |
| ディスクリート出力タイプ | リレー出力 R1A、R1B、R1C AC250V 3000mA リレー出力 R1A、R1B、R1C DC30V 3000mA リレー出力 R2A、R2C 250 V AC 5000 mA リレー出力 R2A、R2C 30 V DC 5000 mA リレー出力 R3A、R3C AC250V 5000mA リレー出力 R3A、R3C DC30V 5000mA |
| 出力電圧 | <= 電源電圧 |
| 許容される一時的な電流ブースト | 60 秒間 1.1 x In (通常使用時) 60 秒間で 1.5 x In (高耐久) |
| モータースリップ補償 | 調整可能 負荷に関係なく自動 抑制できる 永久磁石モータ法では利用できません |
| 加速と減速のランプ | 0.01～9999秒の範囲で個別に線形調整可能 |
| 物理インターフェース | イーサネット 2線式RS485 |
| 停止までのブレーキ | DC注入による |
| 保護タイプ | 熱保護: モーター 安全トルクオフ: モーター モーター相断線：モーター 熱保護: ドライブ 安全トルクオフ：ドライブ 過熱：ドライブ 出力相とアース間の過電流：駆動 出力電圧の過負荷: ドライブ 短絡保護：ドライブ モータ相断線：駆動 DC バスの過電圧: ドライブ 電源過電圧: ドライブ 電源不足電圧: ドライブ ライン供給欠相：ドライブ オーバースピード: ドライブ 制御回路のブレーク：ドライブ |
| 伝送速度 | 10、100メガビット 4800bps、9600bps、19200bps、38.4Kbps |
| 周波数分解能 | 表示単位：0.1Hz アナログ入力：0.012/50Hz |
| 伝送フレーム | RTU |
| 電気接続 | 制御: 取り外し可能なネジ端子 0.5...1.5 mm²/AWG 20...AWG 16 ライン側: ネジ端子 25...50 mm²/AWG 4...AWG 1 モーター: ネジ端子 25...50 mm²/AWG 4...AWG 1 |
| コネクタの種類 | Ethernet/Modbus TCP 用 RJ45 (リモート グラフィック端末上) Modbus シリアル用の RJ45 (リモート グラフィック端末上) |
| データ形式 | 8 ビット、奇数、偶数、またはパリティなしを構成可能 |
| 偏波の種類 | インピーダンスなし |
| 交換モード | 半二重、全二重、自動ネゴシエーション Ethernet/Modbus TCP |
| アドレス数 | Modbus シリアルの場合は 1 ～ 247 |
| アクセス方法 | スレーブ Modbus TCP |
| 供給 | デジタル入力用の外部電源: 24 V DC (19 ～ 30 V)、<1.25 mA、保護タイプ: 過負荷および短絡保護 基準ポテンショメータの内部電源 (1 ～ 10 kOhm): 10.5 V DC +/- 5 %、<10 mA、保護タイプ: 過負荷および短絡保護 デジタル入力および STO 用の内部電源: 24 V DC (21…27 V)、<200 mA、保護タイプ: 過負荷および短絡保護 |
| ローカルシグナリング | ローカル診断用の 3 個の LED 組み込み通信ステータス用の 3 個の LED (デュアルカラー) 通信モジュールのステータス用の 4 つの LED (2 色) 電圧の存在を示す LED (赤) 1 個 |
| 幅 | 226mm |
| 身長 | 673mm |
| 深さ | 271mm |
| 正味重量 | 28kg |
| アナログ入力番号 | 3 |
| アナログ入力タイプ | AI1、AI2、AI3 ソフトウェア設定可能電圧: 0...10 V DC、インピーダンス: 31.5 kOhm、分解能 12 ビット AI1、AI2、AI3 ソフトウェアで設定可能な電流: 0...20 mA、インピーダンス: 250 オーム、分解能 12 ビット AI2 電圧アナログ入力: - 10...10 V DC、インピーダンス: 31.5 kOhm、分解能 12 ビット |
| 離散入力番号 | 8 |
| ディスクリート入力タイプ | DI7、DI8 はパルス入力としてプログラム可能: 0 ～ 30 kHz、24 V DC (<= 30 V) |
| 入力互換性 | DI1...DI6: EN/IEC 61131-2 に準拠したディスクリート入力レベル 1 PLC DI5、DI6：ディスクリート入力レベル1 IEC 65A-68準拠PLC STOA、STOB：EN/IEC 61131-2準拠のディスクリート入力レベル1 PLC |
| ディスクリート入力ロジック | 正論理 (ソース) (DI1...DI8)、< 5 V (状態 0)、> 11 V (状態 1) 負論理 (シンク) (DI1...DI8)、> 16 V (状態 0)、< 10 V (状態 1) |
| アナログ出力番号 | 2 |
| アナログ出力タイプ | ソフトウェアで設定可能な電圧 AQ1、AQ2: 0...10 V DC インピーダンス 470 オーム、分解能 10 ビット ソフトウェアで設定可能な電流 AQ1、AQ2: 0...20 mA、分解能 10 ビット ソフトウェアで設定可能な電流 DQ-、DQ+: 30 V DC ソフトウェアで設定可能な電流 DQ-、DQ+: 100 mA |
| サンプリング期間 | 2 ms +/- 0.5 ms (DI1...DI4) - ディスクリート入力 5 ms +/- 1 ms (DI5、DI6) - ディスクリート入力 5 ms +/- 0.1 ms (AI1、AI2、AI3) - アナログ入力 10 ms +/- 1 ms (AO1) - アナログ出力 |
| 正確さ | +/- 0.6 % AI1、AI2、AI3 (温度変動 60 °C アナログ入力) +/- 1 % AO1、AO2 (温度変動時) 60 °C アナログ出力 |
| 直線性誤差 | AI1、AI2、AI3: アナログ入力の最大値の +/- 0.15 % AO1、AO2: アナログ出力の場合 +/- 0.2 % |
| リレー出力番号 | 3 |
| リレー出力タイプ | 構成可能なリレー ロジック R1: 故障リレー NO/NC 電気耐久性 100000 サイクル 設定可能なリレーロジック R2: シーケンスリレー NO 電気耐久性 100000 サイクル 設定可能なリレーロジック R3: シーケンスリレー NO 電気耐久性 100000 サイクル |
| リフレッシュタイム | リレー出力 (R1、R2、R3): 5 ms (+/- 0.5 ms) |
| 最小スイッチング電流 | リレー出力 R1、R2、R3: 5 mA (24 V DC) |
| 最大スイッチング電流 | 抵抗負荷のリレー出力 R1、R2、R3、cos phi = 1: 250 V AC で 3 A 抵抗負荷のリレー出力 R1、R2、R3、cos phi = 1: 30 V DC で 3 A 誘導負荷上のリレー出力 R1、R2、R3、cos phi = 0.4 および L/R = 7 ms: 250 V AC で 2 A 誘導負荷上のリレー出力 R1、R2、R3、cos phi = 0.4 および L/R = 7 ms: 30 V DC で 2 A |
| 分離 | 電源端子と制御端子間 |
| 最大出力周波数 | 500kHz |
| 最大入力電流 | 53.3A |
| 可変速ドライブの用途選択 | 建物 - HVAC コンプレッサー遠心 食品および飲料加工その他の用途 マイニング鉱物および金属ファン 採掘鉱物および金属ポンプ 石油およびガスファン 上下水その他の用途 建物 - HVAC スクリュー コンプレッサー 食品および飲料処理ポンプ 食品および飲料処理ファン 食品および飲料の微粒化加工 石油およびガス用電気水中ポンプ (ESP) 石油・ガス水注入ポンプ 石油・ガスジェット燃料ポンプ 製油所用オイルおよびガスコンプレッサー 上下水用遠心ポンプ 上下水用容積式ポンプ 上下水用電気水中ポンプ (ESP) 上下水スクリューポンプ 水および廃水ローブコンプレッサー 上下水用スクリューコンプレッサー 上下水コンプレッサー遠心式 上下水ファン 上下水コンベア 水と廃水の混合装置 |
| モーター出力範囲 AC-3 | 30…50 kW、380…440 V 3相 480 ～ 500 V 3 相で 30 ～ 50 kW |
| 1セットあたりの数量 | 1 |
| エンクロージャの取り付け | 壁掛け式 |
| 絶縁抵抗 | > 1 MOhm 500 V DC、アース間で 1 分間 |
|---|---|
| 騒音レベル | 63.5dB、86/188/EEC準拠 |
| 消費電力（W） | 自然対流: 380 V で 93 W、スイッチング周波数 4 kHz 強制対流: 380 V で 640 W、スイッチング周波数 4 kHz |
| 冷却空気量 | 240m3/h |
| 動作位置 | 垂直 +/- 10 度 |
| 最大THDI | IEC 61000-3-12 に準拠した負荷の 80 ～ 100 % で <48 % |
| 電磁適合性 | IEC 61000-4-2に準拠した静電気放電イミュニティ試験レベル3 IEC 61000-4-3に準拠した放射無線周波数電磁界耐性試験レベル3 IEC 61000-4-4に準拠した電気的ファストトランジェント/バーストイミュニティ試験レベル4 1.2/50μs～8/20μs IEC 61000-4-5に準拠したサージイミュニティ試験レベル3 IEC 61000-4-6に準拠した伝導高周波イミュニティ試験レベル3を実施 |
| 汚染度 | 2 EN/IEC 61800-5-1に準拠 |
| 耐振動性 | 1.5 mm ピークツーピーク (f= 2…13 Hz)、IEC 60068-2-6 に準拠 1 gn (f= 13 ～ 200 Hz)、IEC 60068-2-6 に準拠 |
| 耐衝撃性 | 15 gn、11 ms、IEC 60068-2-27 に準拠 |
| 相対湿度 | 5 ～ 95 % (結露なし)、IEC 60068-2-3 に準拠 |
| 動作時の周囲温度 | -15…50 °C (ディレーティングなし) 50…60 °C（ディレーティング係数あり） |
| 保管時の周囲温度 | -40…70℃ |
| 動作高度 | 1000 m以下（ディレーティングなし） 1000...4800 m（100 mごとに1 %の電流低下） |
| 製品認証 | テュフ アテックス・イネリス UL CSA ATEXゾーン2/22 DNV-GL |
| マーキング | CE |
| 規格 | UL 508C EN/IEC 61800-3 EN/IEC 61800-3 環境 1 カテゴリ C2 EN/IEC 61800-3 環境 2 カテゴリ C3 EN/IEC 61800-5-1 IEC61000-3-12 認証 IEC 60721-3 IEC 61508 IEC 13849-1 |
| 過電圧カテゴリ | Ⅲ |
| レギュレーションループ | 調整可能なPIDレギュレータ |
| 騒音レベル | 63.5デシベル |
| 汚染度 | 2 |
| パッケージのユニットタイプ 1 | PCE |
|---|---|
| パッケージ1のユニット数 | 1 |
| パッケージ1の高さ | 55.0cm |
| パッケージ 1 の幅 | 84.0cm |
| パッケージ 1 長さ | 33.0cm |
| パッケージ1重量 | 38.0kg |
