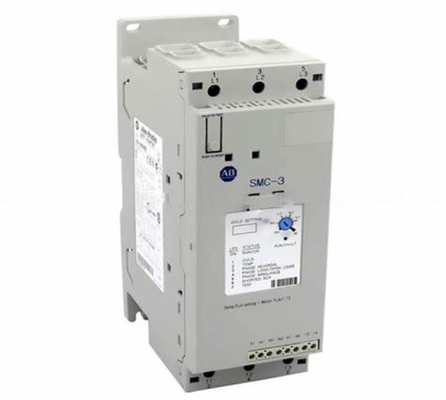

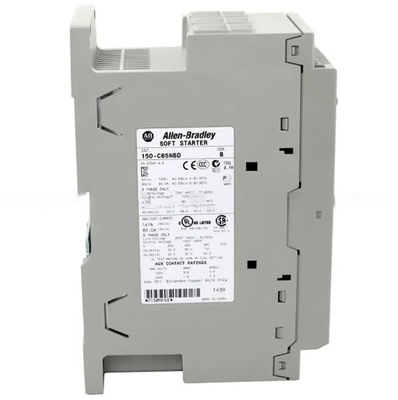

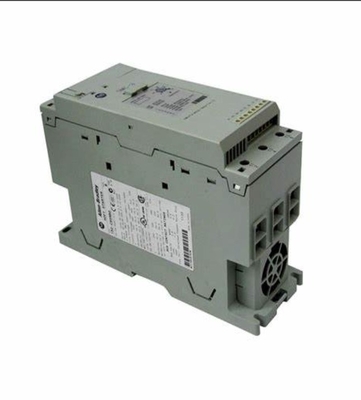

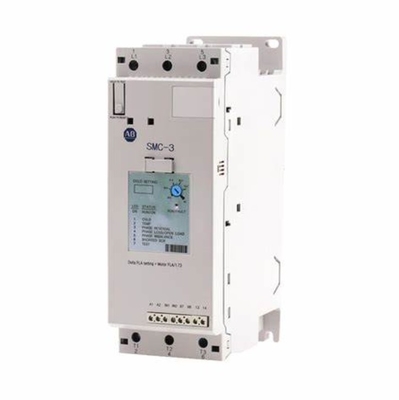

ALLEN-BRADLEY ロックウェル オートメーション 150-C85NBD SMC-3 3ワイヤ スマート モーター コントローラー オープン 囲み
| 起源の場所 | 中国 |
|---|---|
| ブランド名 | ALLEN-BRADLEY |
| 証明 | CE |
| モデル番号 | 150-C85NBD |
| 最小注文数量 | 1 |
| 価格 | USD$1030 |
| パッケージの詳細 | カートン |
| 受渡し時間 | ストック |
| 支払条件 | L/C、D/A、T/T、ウェスタン・ユニオン、MoneyGram、D/P |
| 供給の能力 | 500個 |
試供品およびクーポンのための私に連絡しなさい。
whatsapp:0086 18588475571
WeChat: 0086 18588475571
Skype: sales10@aixton.com
心配があれば、私達は24時間のオンライン・ヘルプを提供する。
x商品の詳細
| 密室型 | オープン | 周波数ランキング | 50/60 |
|---|---|---|---|
| 項目状態 | アクティブ | 製造業者 | ロックウェル オートメーション |
| 製品タイプ | シンプル | ||
| ハイライト | ロックウェル・オートメーション スマート・モーター・コントローラ,アレン・ブラッドリー スマートモーターコントローラ,3ワイヤのスマートモーターコントローラ |
||
製品の説明
テクニカル仕様
電気
| ディスプレイ付き | 違う |
|---|---|
| 動作する電圧タイプ | AC/DC |
| 定数稼働電圧 Ue | 200V |
| AC 50 Hz の定数制御電源電圧 | 100V |
| AC 60 Hz の定数制御電源電圧 | 100V |
| 過負荷電流 | 28.3 A |
| 制御装置のタイプ | SMC-3 |
| DV/DT 保護 | 電源回路用1000V/μs |
| 繰り返しのピーク電圧 | 電力回路の UL/CSA/NEMA 単位で 1400V |
| 動作頻度 | 電力回路の UL/CSA/NEMA による 50/60 Hz |
| ラインに接続されたモーターパワー,最大 | 45 kW @ 380/400/415V AC, 50 Hz,3相 |
| デルタ接続モーターの電源,最大 | 25...100HP @ 460V AC,60Hz,3相 |
| 超電圧カテゴリー | IEC による III サイドマウント補助接触 |
| 定位インパルス電圧 | 電源回路の6kV |
| ダイレクトリック抵抗 | 電源回路のIECあたり2500VAC |
| 線路に接続されたモーター電流 | 28.3...85A @ 380/400/415/460V AC 3相 |
| デルタ接続モーター電流 | 50...147A @ 380/400/415/460V AC 3相 |
| 断熱電圧 | 電源回路の UL/CSA/NEMA 単位で 600V AC |
| 定位電圧 | 横部マウント補助コンタクトの UL/CSA/NEMA 単位で 250V AC/30V DC |
| 扇風機で起動する時の定数制御電源 | 200 mA @ 120V AC/100 mA @ 240V AC,700 mA @ 24V AC/DC |
| 入力オフ状態の電流 | < 10 mA, < 12 mA @ 制御回路の入力オフ状態電圧 (IN1,IN2) |
| 短回路保護装置のリスト | 非時間遅れ 熱磁断路 高容量時間遅れクラス CC/J/L |
| 連絡先数 | TB-97, -98 (OVLD/Fault): 補助コンタクトについて 1 |
| 高容量利用可能な欠陥電流,最大 | 70 kA @ 600V,最大電流 300 A 内部のデルタ接続モーターのためのJクラスまたはLクラスの時遅れファイジ |
| 電流の種類 | TB-97,-98 (OVLD/Fault): 補助コンタクト用のAC/DC |
| 通常の熱電流 (Ith) | TB-97,-98 (OVLD/欠陥): 補助コンタクト用の1A |
| 制御回路のタイプ | TB-97, -98 (OVLD/Fault): 補助コンタクト用の電磁リレー |
| 連絡先の種類 | TB-97,-98 (OVLD/欠陥): 補助コンタクトのために通常開いている (NO) |
| 使用カテゴリ | TB-23, -24 (正常/高速まで), TB-33, -34 (正常/高速まで): UL/CSA/NEMAごとにC300/R150 |
| 定数稼働電流 最大 | TB-97,-98 (OVLD/Fault): 補助コンタクトのAC 0.6A @ 120VとAC 0.3A @ 240V |
| 標準制御機能 | ソフトストップ |
| 標準可用故障電流,最大 | デルタ装置の最大標準ファイューズ10kA 400A |
| モーターの過負荷防止の統合 | そうだ |
| 短路保護装置の性能 (SCPD) タイプ | タイプ1 |
| 選択可能な過負荷旅行クラス | 旅行クラス 10, 15,または 20 |
| 選択可能な開始時間 | 25, 10, 15, 20, 25 または 30 秒 |
| 入力オフ状態の電圧 (IN1,IN2),最大 | 制御回路のための40V AC,17V DC/12V AC |
| 選択可能な電流制限 | 全負荷電流の150%,250%,350%,450% |
| 入力オン状態の電圧,起動中に (IN1,IN2) | 85V AC, 19.2V DC/19.2V AC 最低制御回路 |
| 入力オン状態の電流 (IN1,IN2) | 9.8 mA @ 120V AC/19.6 mA @ 240V AC 制御回路,7.3 mA @ 24V AC/DC 制御回路 |
メカニカル
| 保護度 (IP) | IP2X |
|---|---|
| 体重 | 2.25kg |
| ショック | 運用: 15 G |
| 幅 | 72mm (2.83インチ) |
| 深さ | 130mm (5.12インチ) |
| 高さ | 206mm (8.11インチ) |
| ケーブルの大きさ | 2.5...95 mm2 (14...3/0 AWG) 電源線端末用 |
| 振動 | 動作: 1.0 Gピーク,0.15 mm (0.006 インチ) の移動 |
| 作る | TB-97, -98 (OVLD/Fault): 補助コンタクト用 432VA |
| 休憩 | TB-97,-98 (OVLD/Fault): 補助コンタクトの 72VA |
| 圧縮トルク | 11.3... ほら12.4 Nm (100...110 lb.inch) 負荷電源端末用 |
| 内側バイパス | そうだ |
| 機能 | 単方向 |
| 選択可能なキックスタート - 450% FLA | 00 だった51 について0または1.5秒 |
| 選択可能な初期トルク | ロックドローバートーク15%,25%,35%,65% |
| 選択可能なソフトストップ | 100%,200%または300%のオフで,配線されている場合,開始時間の設定 |
環境問題
| 静止状態の熱散 | 82W |
|---|---|
| 貯蔵と輸送温度 | -25 °C |
| 低温化なしの定数環境温度範囲 | -5 °C |
| 湿度 | 5...95% 凝縮しない |
| 動作温度 | オープン: -5〜50 °C (23〜122 °F) |
| EMC 排放レベル | 放射放出:IEC別A級 |
| EMC 免疫レベル | 突発突発: EN/IEC 60947-4-2 による |
| 高さ | 2000m |
| 汚染度 | 2 |
建設
| 設置穴の大きさ | 5.3mm |
|---|---|
| ポール数 | 装置は電源回路のための3相のみのために設計されています. |
| 囲み | オープンタイプ |
