注文情報表1: Actuator Models and Accessories Product Code Number Description M9108-GGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback M9108-GGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches and 0 to 10 VDC feedback M9108-HGA-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with 0 to 10 VDC feedback and adjustable zero and span M9108-HGC-2 70 lb∙in (8 N∙m) electric non-spring return actuator for proportional control with two SPDT 24 VAC auxiliary switches0~10 VDC フィードバック,調整可能なゼロとスパン DMPR-KR003* スリーブピンキット (8 mm) diameter shaft DMPR-KC003* Blade Pin Extension without Bracket for Johnson Controls D-1300 direct-mount applications DMPR-KC254 Inside Frame Mounting Kit for Johnson Controls dampers that require the actuator within the airstream M9000-103 14 VA Transformer120/24 VAC, 60 Hz,クラス2 M9000-104 14 VA トランスフォーマー, 230/24 VAC, 60 Hz, Class 2 M9000-150 Damper Mount Linkage Kit for remote inside duct mounting an M9108 actuator to a three-blade or larger damper (not intended for a Johnson Controls damper) M9000-151 Base Mount Linkage Kit for remote inside duct mounting M9000-153 Crank Arm Kit for remote mounting M9000-154 1 in1インチにマウントするためのジャックシャフトカップラーキット. diameter damper shaft M9000-155 Manual Handle for positioning a damper or valve when power is removed from an M9108 actuator M9000-160 Replacement anti-rotation bracket for M9108 actuators M9000-200 Commissioning Tool provides a control signal to drive on/offM9000-300 天気シールド・エンコーディングは,屋外ダムパーアプリケーションでM9108アクチュエータを保護します.

M91xxシリーズには,M9108,M9116,M9124,M9132のモデルが含まれています.これらの直接マウント電動アクチュエータはすべてAC/DC24V電源で動作します.M91xxアクチュエータはオン/オフで使用できますこの双方向アクチュエータはダムパーリンクを必要とせず,3/4インチまでの丸い軸を持つダムパーに簡単にインストールできます.(20 mm) 径または5/8インチまでの平方軸. (16 mm). ダンパーに直接または遠隔でマウントしたり,M9000-5xxバルブリンクキットの1つを使用してバルブにマウントしたりできます. M91xxモデル1台では最大280lb·in (32 N·m) のトルクを提供します.2 -AGx, -GGx,または -HGxモデルが並行してトークを2倍または560lb·in (64 N·m) 提供する.回転角は,機械的に0から90°インチから5度の増加で調整できます.選択された回転範囲内の任意の角度で端停止位置を示したり,スイッチ機能を実行するための統合補助スイッチが利用可能である位置フィードバックはスイッチ,ポテンチオメーター,またはDC0 (−2) から10Vの信号を通じて利用できます.特徴 • シンプルな直結式で設置と稼働時間を短縮し,ダムパー接続をなくして信頼性を向上させる • 6つのトルク: 70 to 560 lb·in (8 to 64 N·m) offer the most suitable choice for the application • four control inputs meet the needs of most applications • output position feedback provides simple closed-loop control with accurate position sensing • electronic stall detection ensures higher reliability by deactivating the actuator motor when a stall condition is detected • master/slave operation allows synchronized control for two actuators • stacked for tandem applications • zero and span adjustment (-HGx models) allows sequential operation of dampers from a single input signal of DC 0(2) to 10 VDC 0 (((4) から 20 V,または DC 0 (((4) から 20 mA • ジャンパーで選択可能な回転方向と手動のギアリリース and field adjustments • NPT threaded housing provides easy connection for electrical fittings • manual gear release simplifies damper/valve setup and commissioning Applications M91xx actuators are designed to position air dampers and valves in HVAC systems. 適用には: 位置付け 戻り空気または排気ダムパー, 制御 面とバイパスダムパー, 変容量扇風機の位置付け刃,VF4000とVF5000シリーズのバタフライバル位置付け,およびM9000-5xxシリーズバルブ連結器で使用する場合,VG1000シリーズボールバルブとVG7000シリーズグロブバルブを配置する.次の2つのモデルは,並列に設置された場合,単一のユニットの走動トルクを2倍に提供します.: M9116-GGxまたは -HGx,M9124-AGx, -GGxまたは -HGx,および M9132-AGxまたは -GGx.ダムパー,バルブおよび/またはアクチュエータの適切なサイズのために,製造者の情報を参照してください.M9206とM9216シリーズのアクチュエーターなどM91xxのコンパクト型アクチュエータは,ストール検出回路を備えた直流モーターを使用して,全ストロークで動作します.-HGx,JGxモデルでは,制御信号にノイズフィルタリング技術を使用して,ラインノイズによる再配置を排除する.回転は,統合端停止によって機械的に93°に制限されています.動作装置の位置は,カバー上 0° から 90° まで視覚的に示されています.. 反回転支架は,アクチュエータの横向き移動を防止する.アクチュエータカバーのスプリング装荷付きギアリリースを押すことで,アクッラーの手動的な再配置のためにギア列を切り離します.M9108を参照してください., M9116, M9124, M9132シリーズの電動非リターンアクチュエータの製品ブレーカー (LIT-2681058) またはM9108, M9116, M9124,M9132 シリーズ 電動式不回転動動器の設置説明書 (部分番号). 34-636-399) 重要な製品アプリケーション情報のために. 修理情報 M9108, M9116, M9124,または M9132シリーズ電動アクチュエータが仕様に従って動作できない場合,ユニットを交換する交換アクチュエータを要する場合は,最も近いジョンソン・コントロールの代表者に連絡してください.

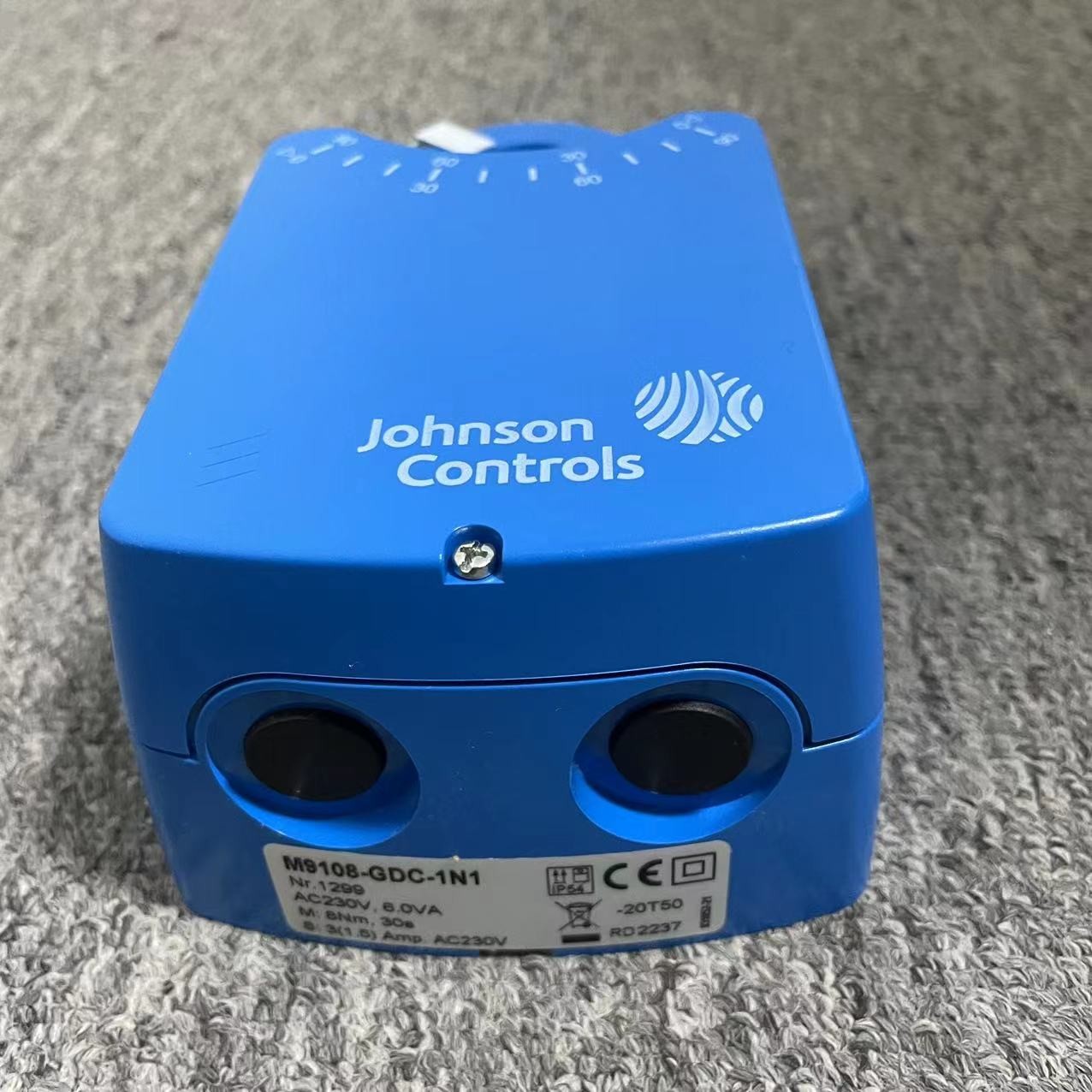

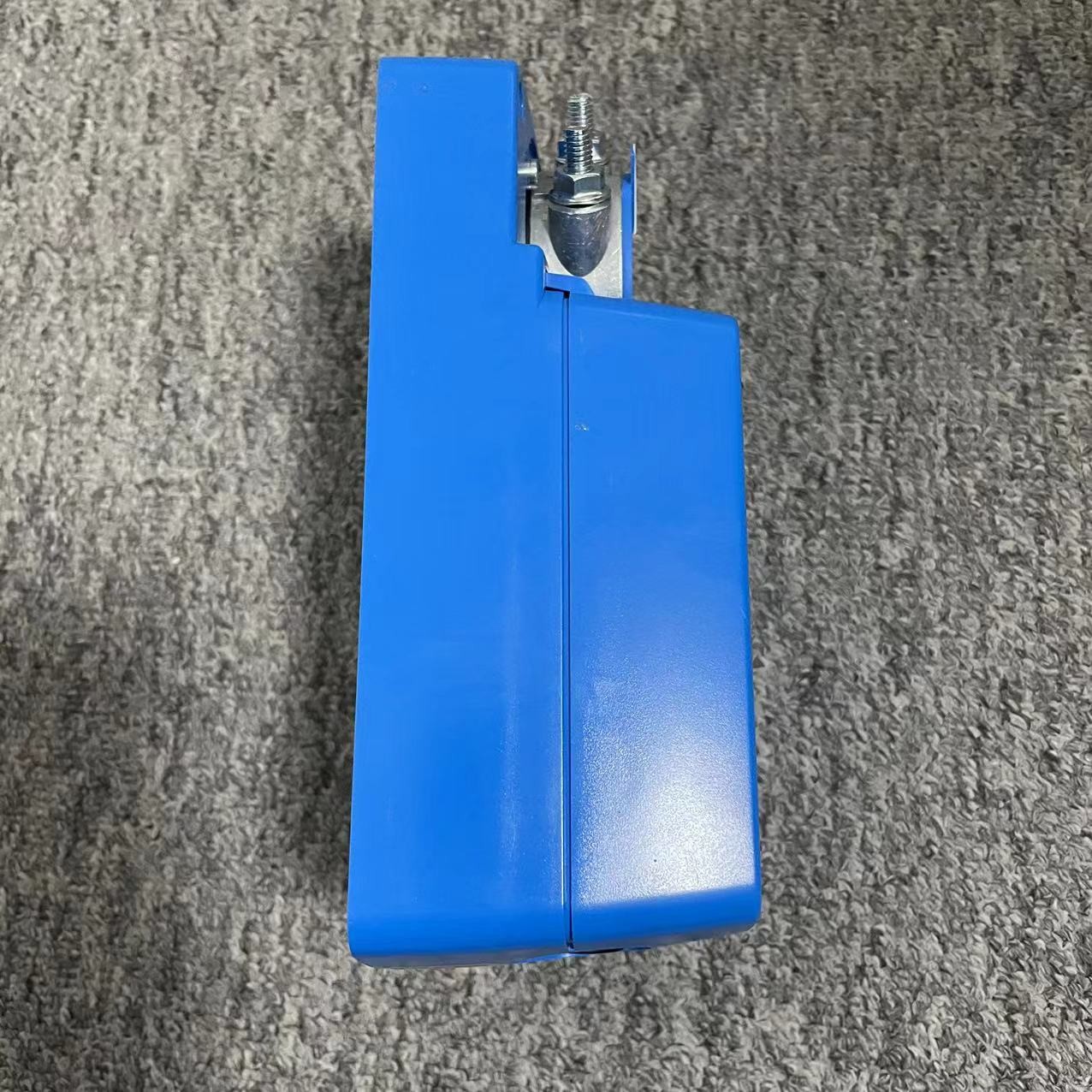

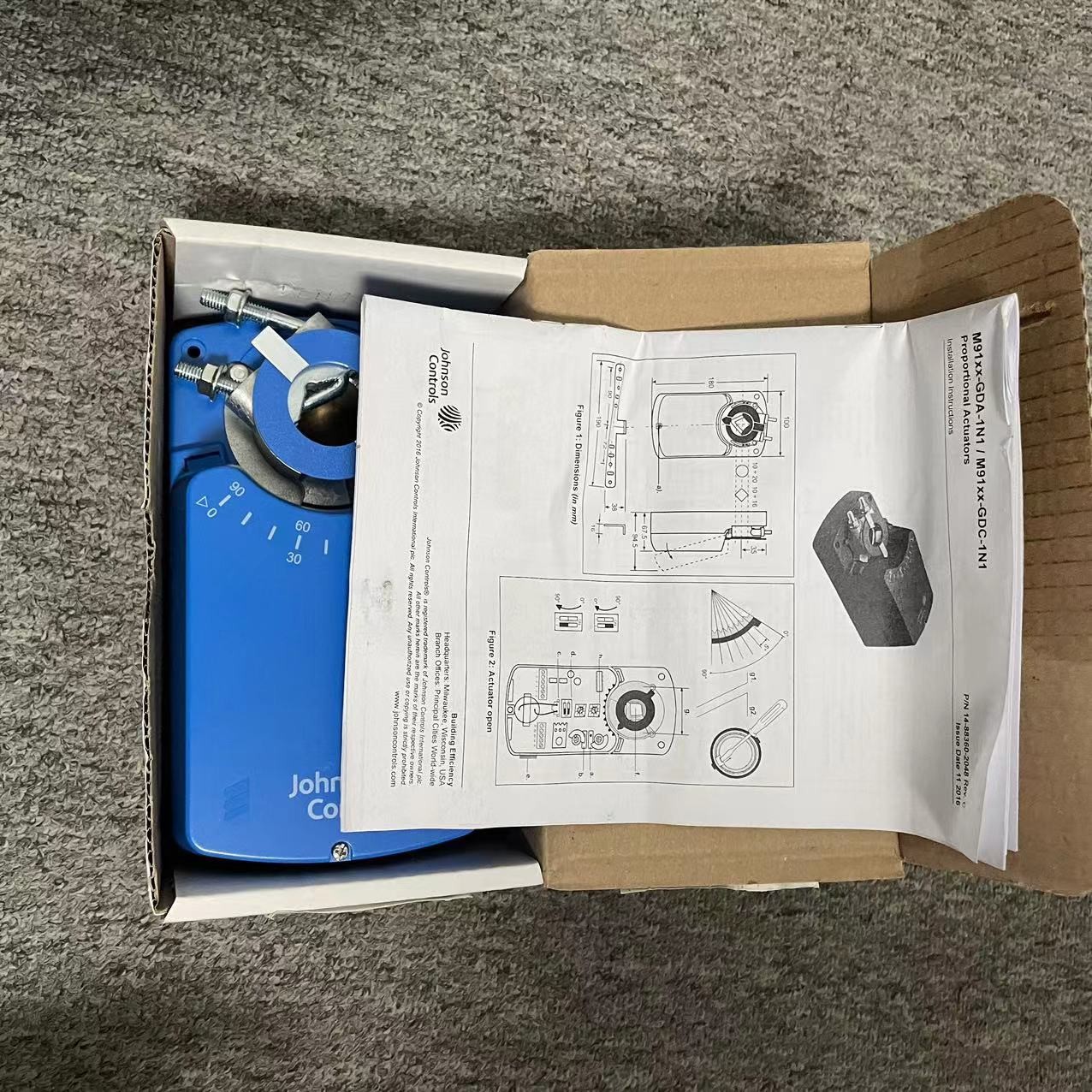

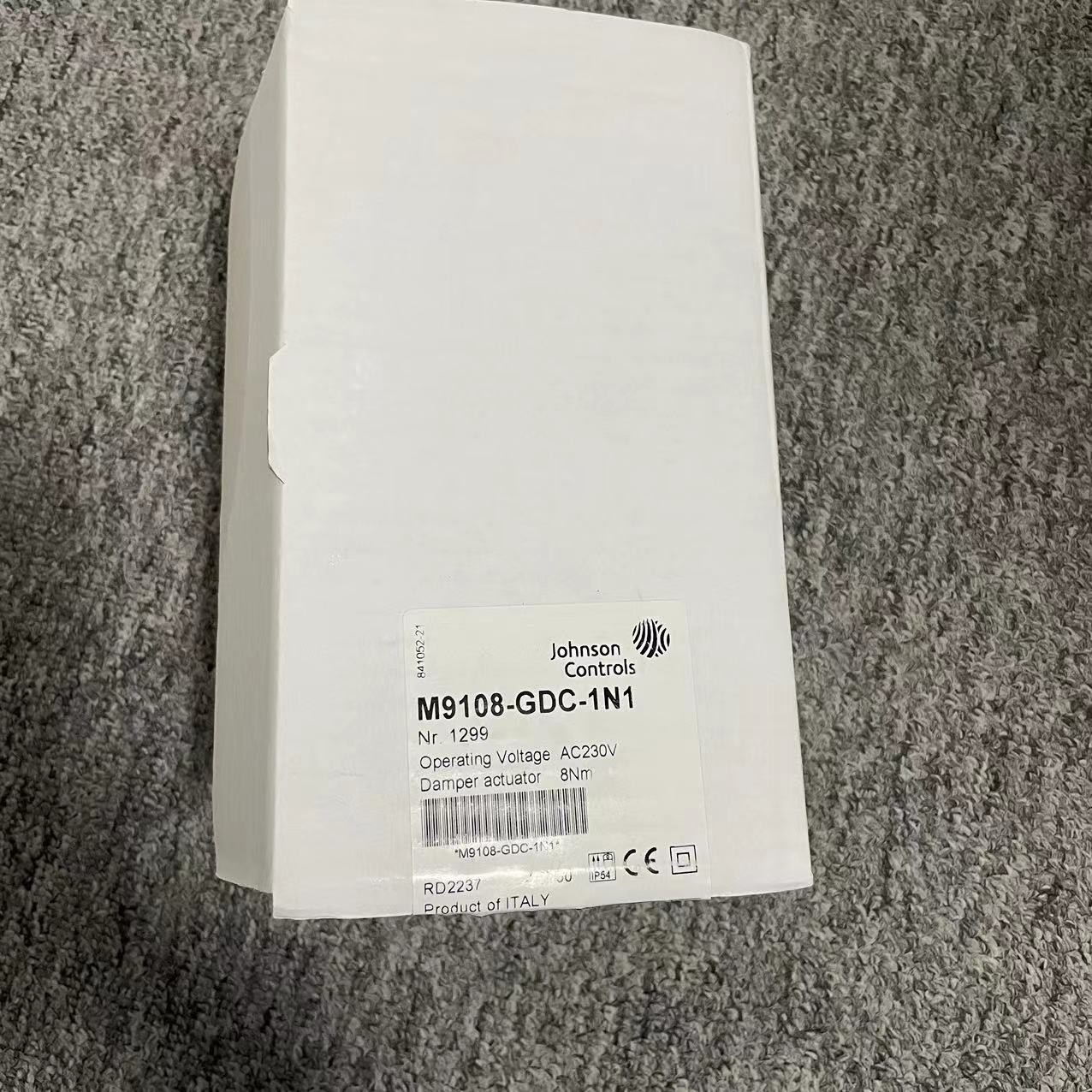

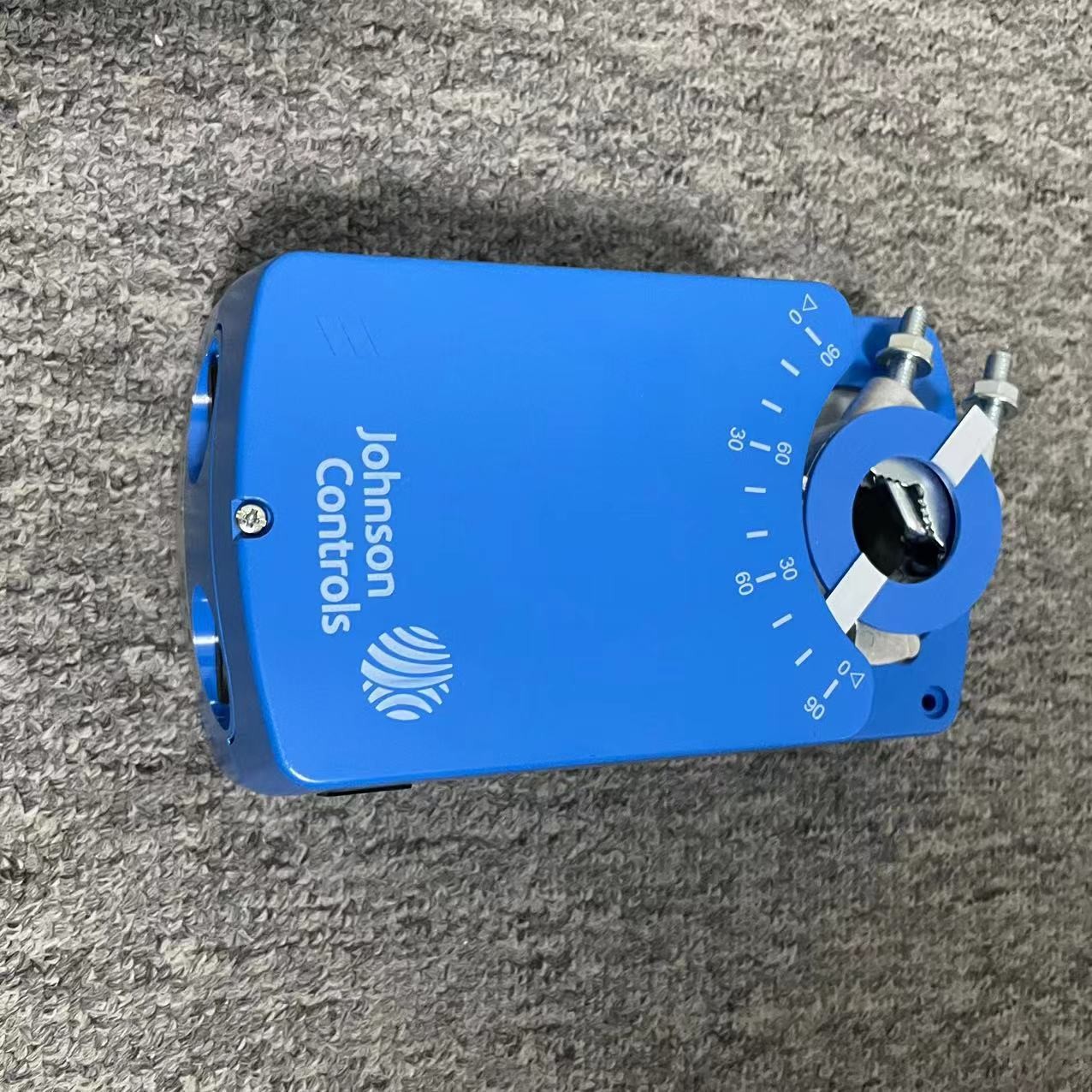

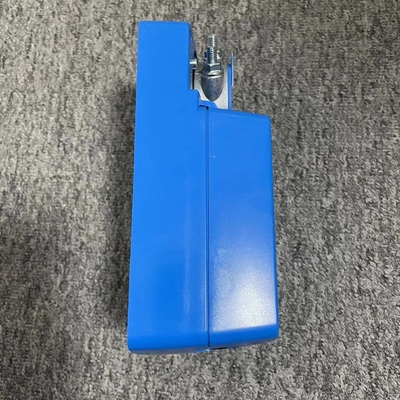

ジョンソン・コントロールM9108-GDC-1N1ロータリー電気ダাম্পラーアクチュエーター,プロパショナル, 8NM, 90DEG, 230VAC, 2 SPDT AUX. スイッチ

M9108GDC1N1
