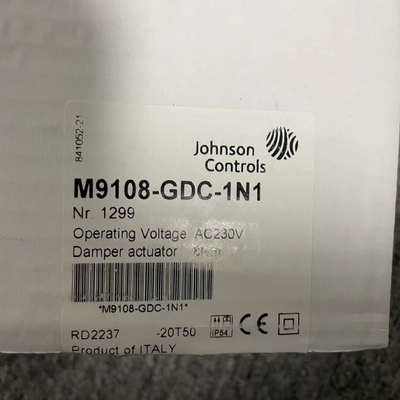

オリジナル・ジョンソン・コントロール M9108-GDC-1N1 M9108 M9116 M9124 M9132 スイッチ・フィールド・コントロール・機器

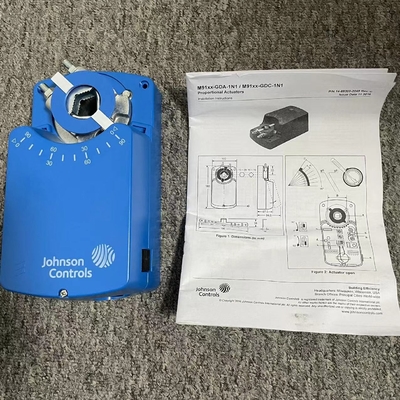

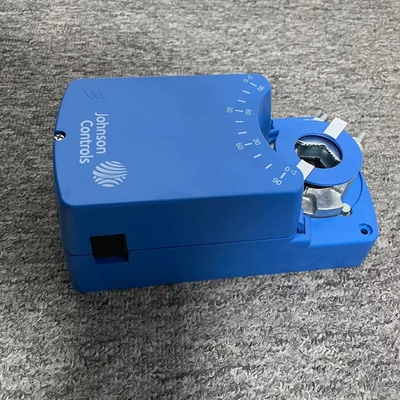

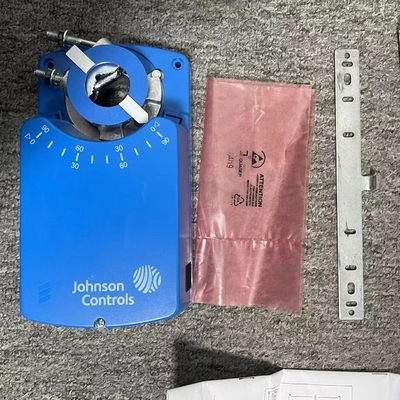

M9108 シリーズ プロポショナル・電気・ノン・スプリング・リターン・アクチュエーター M9108-GGx-2 シリーズと M9108-HGx-2 シリーズ直座電動アクチュエーターは,24 VAC または VDC の電源で動作する.比例制御装置で使用できますこれらの両方向アクチュエータはダムパー接続を必要とせず,直径の3/4インチ (19mm) までの丸いシャフトまたは5/8インチ (16mm) までの四角型シャフトを持つダムパーに簡単にインストールできます.直接またはリモコンでダムパーに固定できる.単一のM9108-GGx-2またはM9108-HGx-2モデルは,最大70lb∙in (8N∙m) のトルクを提供します.回転角は,機械的に0から90°まで5度の増加で調整できます.選択された回転範囲内の任意の角度で端停止位置を示したり,スイッチ機能を実行するための統合補助スイッチが利用可能である動作装置のジャンパーは,操作方向,制御入力範囲,校正 (固定または調整可能) を選択できるようにします.位置フィードバックはスイッチを通じて利用できます.パンテニオメーター図1: M9108シリーズアクチュエータの特徴と利点 2つの制御入力 ほとんどのアプリケーションのニーズを満たす closed-loop control with accurate position sensing  Electronic Stall Detection Ensures higher reliability by deactivating the actuator motor if a stall condition is detected  Dual Scale (0 to 90° and 90 to 0°) on the Cover Indicates the position of the actuator’s rotation in 10° increments  Removable Coupler Allows adjustment of the rotation range from 0 to 90°  Steel U-bolt Clamp Provides four-point damper shaft gripping  Jumper-selectable Rotation Direction and Manual Gear Release Simplifies installationセットアップ and field adjustments  National Pipe Thread (NPT) Threaded Housing Provides easy connection for electrical fittings 2 M9108 Series Proportional Electric Non-spring Return Actuators Submittal Bulletin Application IMPORTANT: この装置は,爆発性蒸気またはガスが存在する可能性がある環境またはその近くで使用するために設計または意図されていません.デバイスの内部部品に腐食性のある物質が存在する可能性がある環境M9108 比例アクチュエータは,任意の都合の良い方向に設置できます.それらは,暖房,換気,エアコン (HVAC) システム内の空気ダッパーとバルブを配置するように設計されています.応用には■回転気または排気ダムパーの位置付け • 制御面とバイパスダムパーの位置付け • 変容容量扇風機の位置付けブレード ダムパーの適切なサイズのために,製造者の情報を参照してください.バルブJohnson Controls® M9206 と M9216 シリーズなどのスプリングリターンアクチュエータは,寒い気候の屋外空気ダムパーで使用することが推奨されます.操作は重要です:M9108シリーズプロポショナルアクチュエータは,通常の動作条件下で機器を制御するために設計されています.M9108 比例動動器の故障または不具合が,身体的傷害または機器またはその他の財産に損害を与えるような異常な動作状態を引き起こす場合,他の装置 (制限装置や安全制御装置)M9108アクチュエータの故障や不具合を警告し,その防止を目的としたシステム (アラームまたは監視) は,制御システムの一部として組み込まれ,維持されなければならない.M9108 プロポショナルアクチュエーターは,24VACで50/60Hzまたは24VDCで動作するこのコンパクトなアクチュエータは,ストール検出回路を備えた直流モーターを使用して,全ストロークで動作します.M9108プロパショナルアクチュエーターは,ラインノイズによる再配置を排除するために制御信号にノイズフィルタリング技術を使用します.. 旋回は,統合的な端停止によって機械的に93°に制限されています. 動作装置の位置は,カバーに0から90°までマークされています. 反回転支架は,動作装置の横向き移動を防止します.スプリング付きのギアをアクチュエータカバーに押して,ギア列を切り離す.
