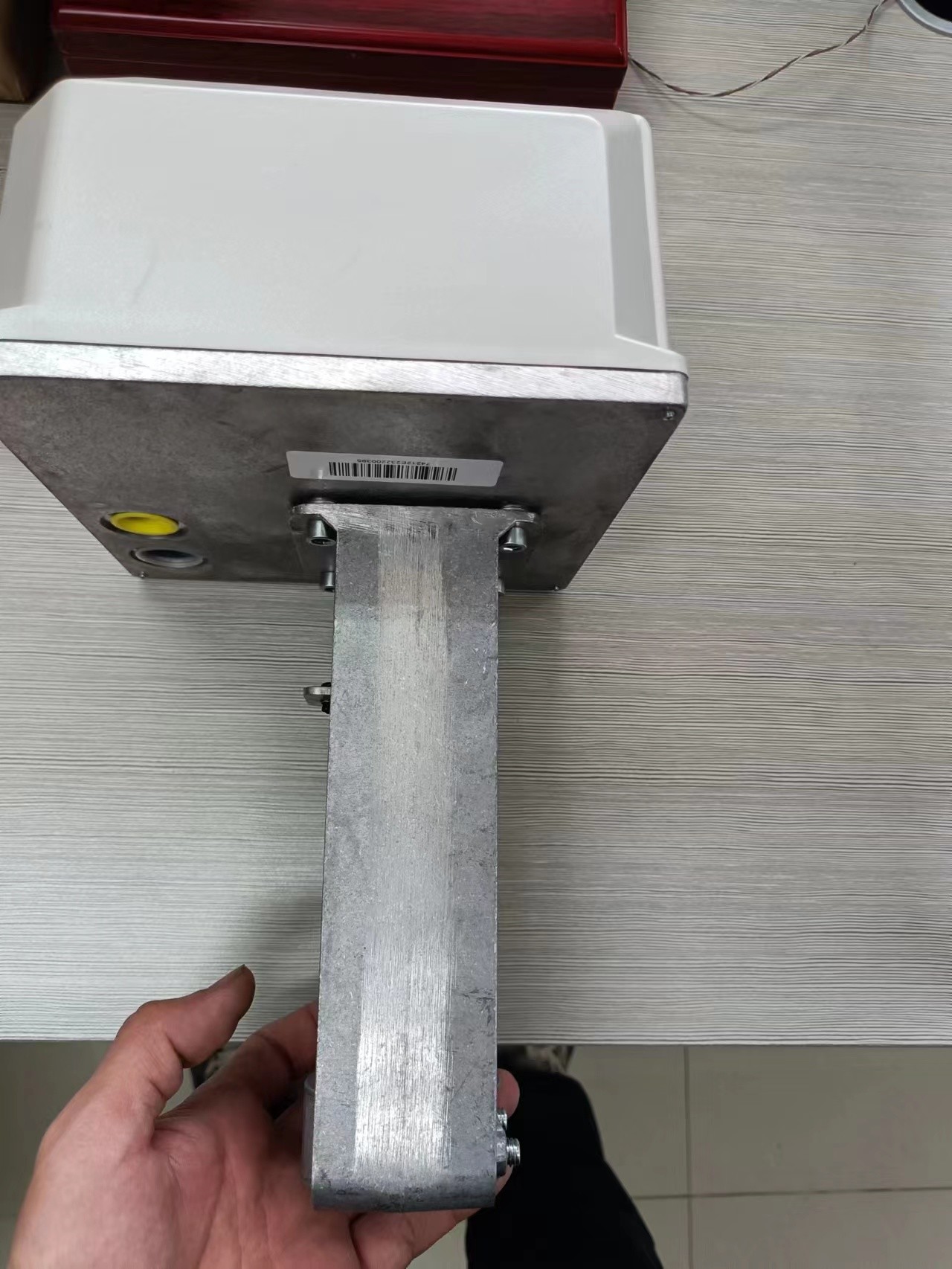

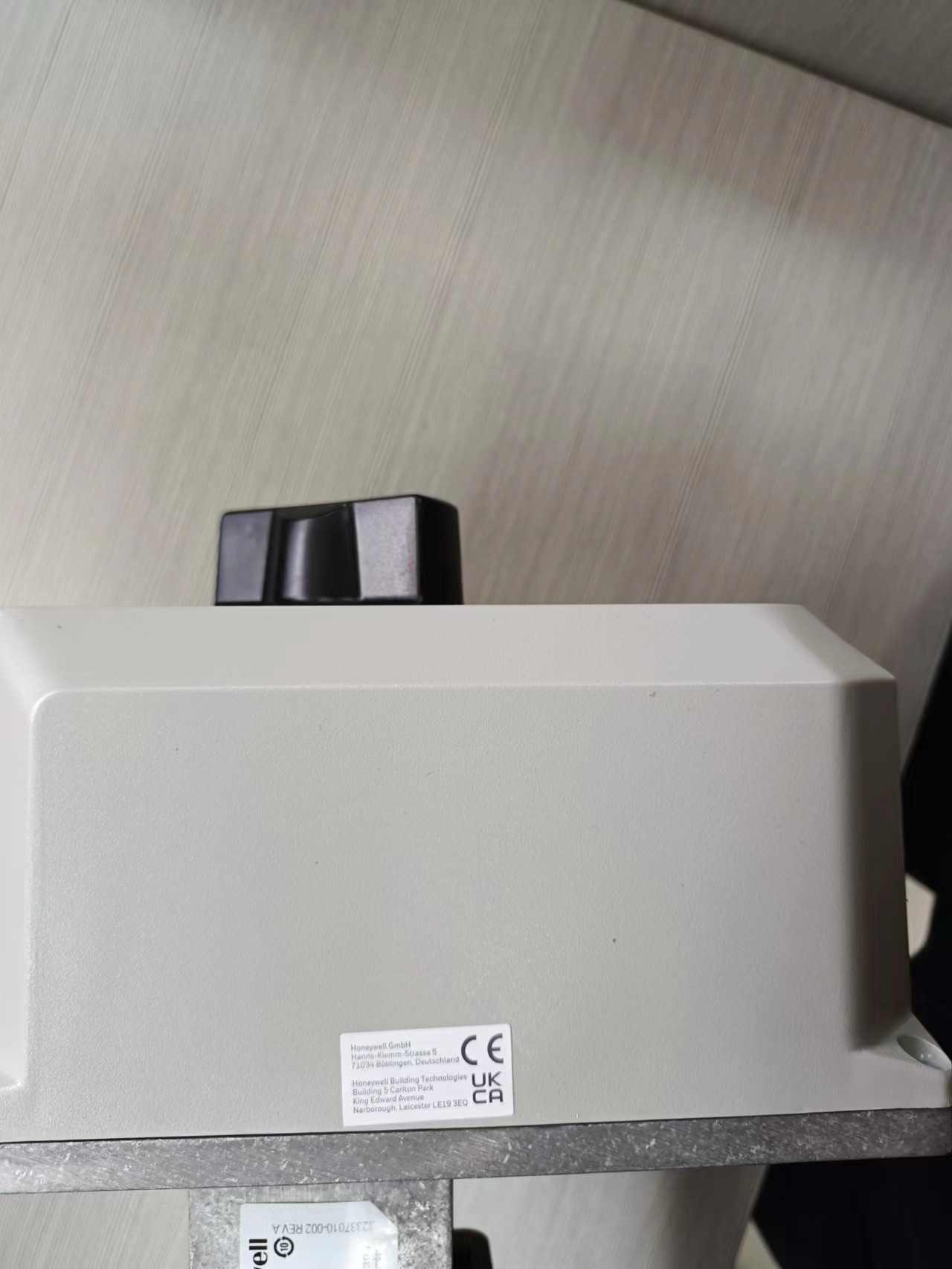

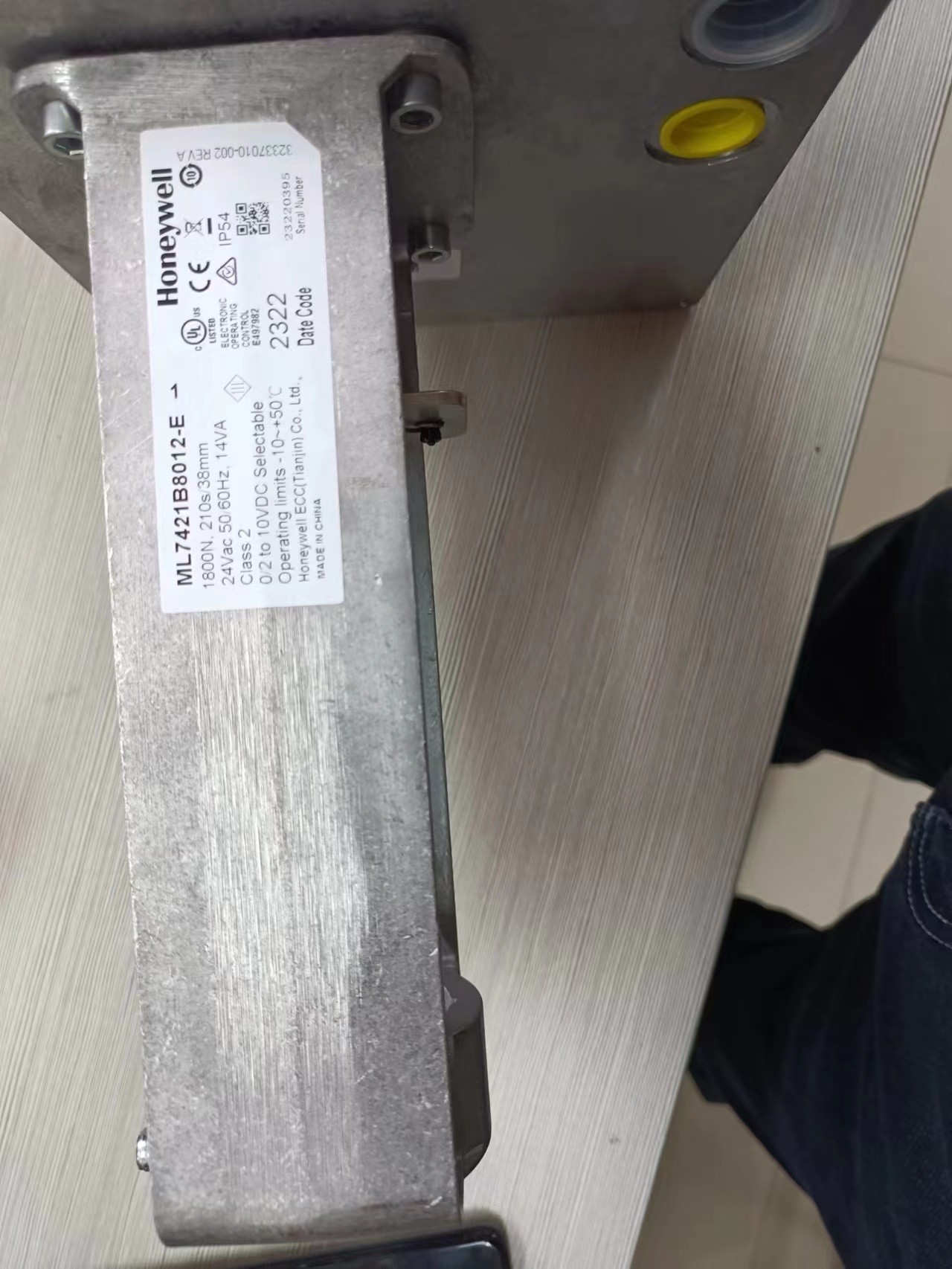

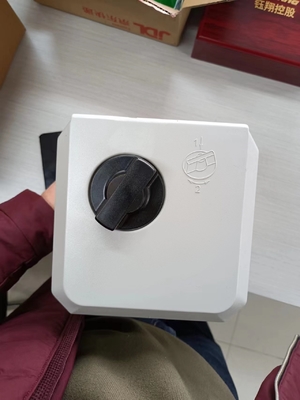

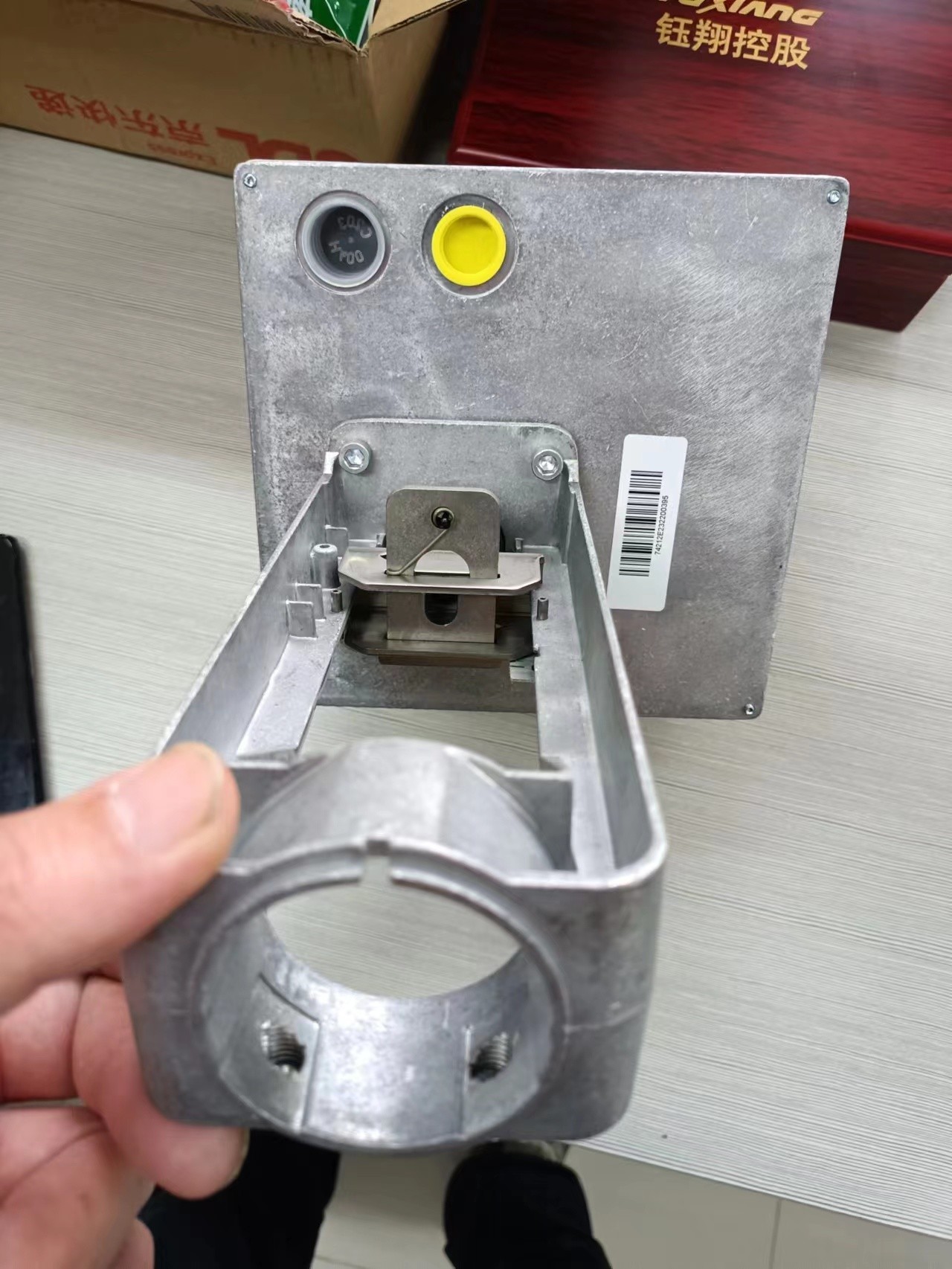

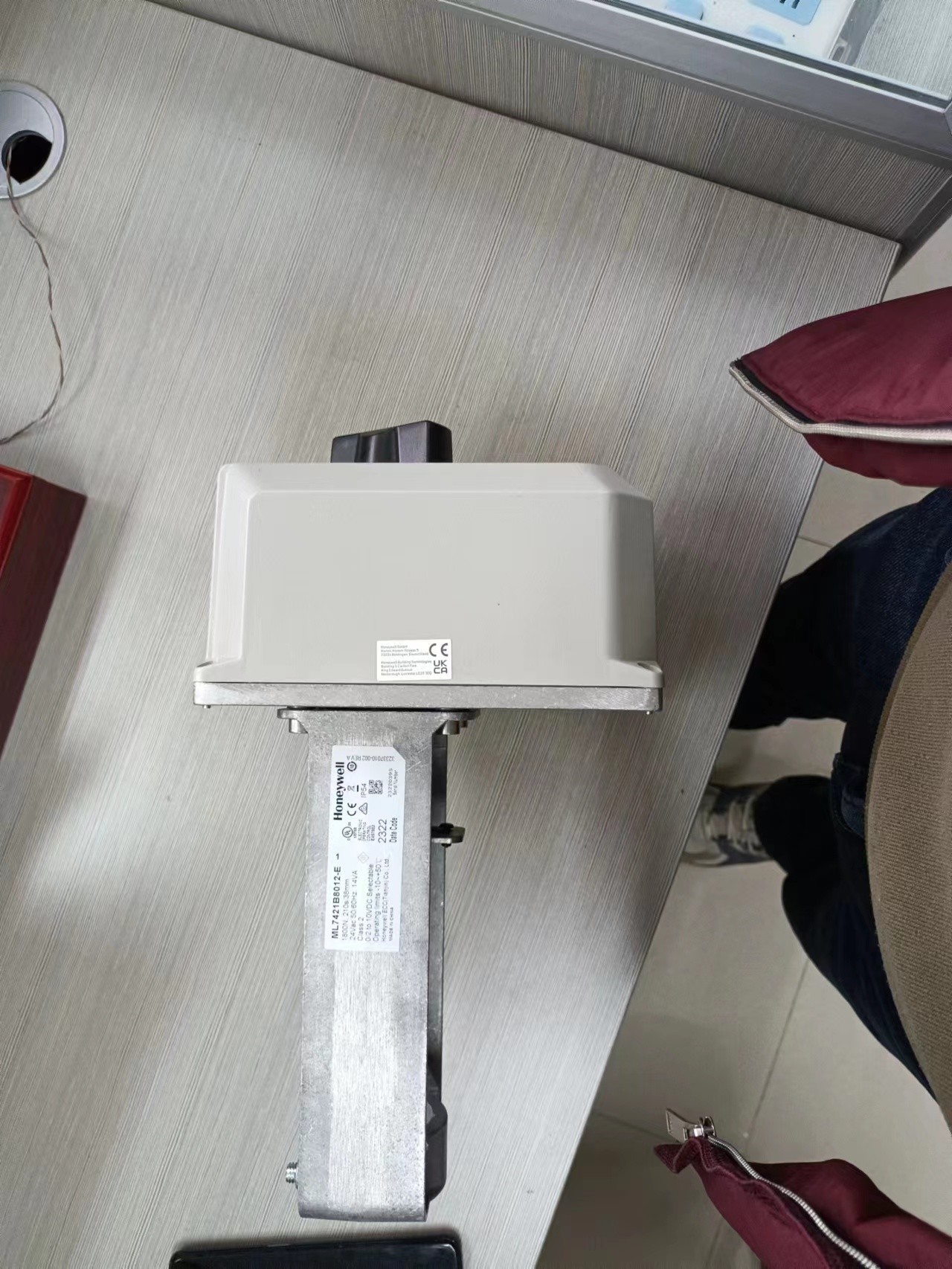

ハニーウェル ML7421B8012-E 電動線形バルブアクチュエータ ストック

アクチュエータ幹の実際の位置を表すアナログ出力信号 (2〜10 Vdc) がターミナルFで利用可能である.幹の位置を遠隔指示するために使用できます. 動作装置の幹が完全に伸びたとき,出力信号は10Vdcです.動作装置の動作をW3またはW4で逆転させるとき,信号の出力値は変化しません.mA位置に設定されている動作方向を参照.アクチュエータオーバーライド コンバーター出力信号のオーバーライド位置は,凍結防止または類似のアプリケーションで使用できます.それはアクチュエータを端位置に強制します.制御信号を覆すこの機能を実行するには,24Vac共通 (またはT2) を端末O1またはO2に接続します.端末O1に接続すると,アクチュエータ幹を完全に伸ばします.O2に接続して完全にアクチュエータ幹を引き戻す制御信号は,オーバーライド信号を端末O1またはO2に適用すると無視されます.このオーバーライドはスイッチまたはリレーで達成できます.図9を参照してください.図9.制御シグナルを特定位置に動かすための接続. チェック ML7421 電動線形バルブアクチュエータは,直接またはコントローラを使用してチェックアウトすることができます.バルブ位置を確認し, 24 Vacが正しくアクチュエータに適用されていることを確認してください. 3. 制御信号を適切なリードワイヤーに適用し,必要方向にバルブを動かす. 4. 動作装置が動かない場合は,動作装置が正しくインストールされていることを確認します. 5.動作装置が正しく設置されていて,動作していない場合直接チェックアウトコントローラーチェックアウト 1. 制御器のセットポイントを調整し,バルブを開くか閉じるように呼び出します. アクチュエータを観察します. 2. バルブが閉ざされている場合,オープンし始めます. 3. バルブが閉ざされていれば,セットポイントを開いた設定に近づけます. 4. バルブが動かない場合は,アクチュエータ電源入力の24Vacを確認します. 5.24 Vac が存在し,アクチュエータが動作しない場合装置が誤って配線されているかどうかを判断するために,制御器のリードワイヤーを逆転します. 6. 配線が正しければ,電源入力端末に24 Vacが存在します.
